পণ্যের বিবরণ
উৎপত্তি স্থল: গুয়াংডং, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: LPJD0718DNL
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে/25 কে
মূল্য: $0.5-$1.1
প্যাকেজিং বিবরণ: টি অ্যান্ড আর
ডেলিভারি সময়: আজ স্টক জাহাজে
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 5 কে কে/মাস
পার্ট নম্বর: |
LPJD0718DNL |
শ্রেণী: |
RJ45 উল্লম্ব সংযোগকারী |
আবেদন: |
নন-PoE গিগাবিট ইথারনেট |
হিপট: |
1500 ভিআরএমএস |
মাউন্ট টাইপ: |
উল্লম্ব (THT) |
অপারেটিং তাপমাত্রা পরিসীমা: |
0°C ~ 70°C |
অবস্থান / পরিচিতি: |
10P8C |
ল্যাচ ওরিয়েন্টেশন: |
আপ |
শিল্ড ইএমআই ট্যাব: |
ছাড়া |
আবাসন উপাদান: |
থার্মোপ্লাস্টিক PBT + 30% গ্লাস ফাইবার |
যোগাযোগের উপাদান: |
ফসফোর ব্রোঞ্জ |
UL94V-0: |
হ্যাঁ |
পিন উপাদান: |
ব্রাস C2680R-H, 0.35 মিমি |
ঢাল উপাদান: |
তামা খাদ পিতল |
যোগাযোগ ধাতুপট্টাবৃত: |
গোল্ড 6 µin মিনিট |
ওয়েভ সোল্ডার টেম্প।: |
5 সেকেন্ডের জন্য 250°C ±5°C |
পার্ট নম্বর: |
LPJD0718DNL |
শ্রেণী: |
RJ45 উল্লম্ব সংযোগকারী |
আবেদন: |
নন-PoE গিগাবিট ইথারনেট |
হিপট: |
1500 ভিআরএমএস |
মাউন্ট টাইপ: |
উল্লম্ব (THT) |
অপারেটিং তাপমাত্রা পরিসীমা: |
0°C ~ 70°C |
অবস্থান / পরিচিতি: |
10P8C |
ল্যাচ ওরিয়েন্টেশন: |
আপ |
শিল্ড ইএমআই ট্যাব: |
ছাড়া |
আবাসন উপাদান: |
থার্মোপ্লাস্টিক PBT + 30% গ্লাস ফাইবার |
যোগাযোগের উপাদান: |
ফসফোর ব্রোঞ্জ |
UL94V-0: |
হ্যাঁ |
পিন উপাদান: |
ব্রাস C2680R-H, 0.35 মিমি |
ঢাল উপাদান: |
তামা খাদ পিতল |
যোগাযোগ ধাতুপট্টাবৃত: |
গোল্ড 6 µin মিনিট |
ওয়েভ সোল্ডার টেম্প।: |
5 সেকেন্ডের জন্য 250°C ±5°C |

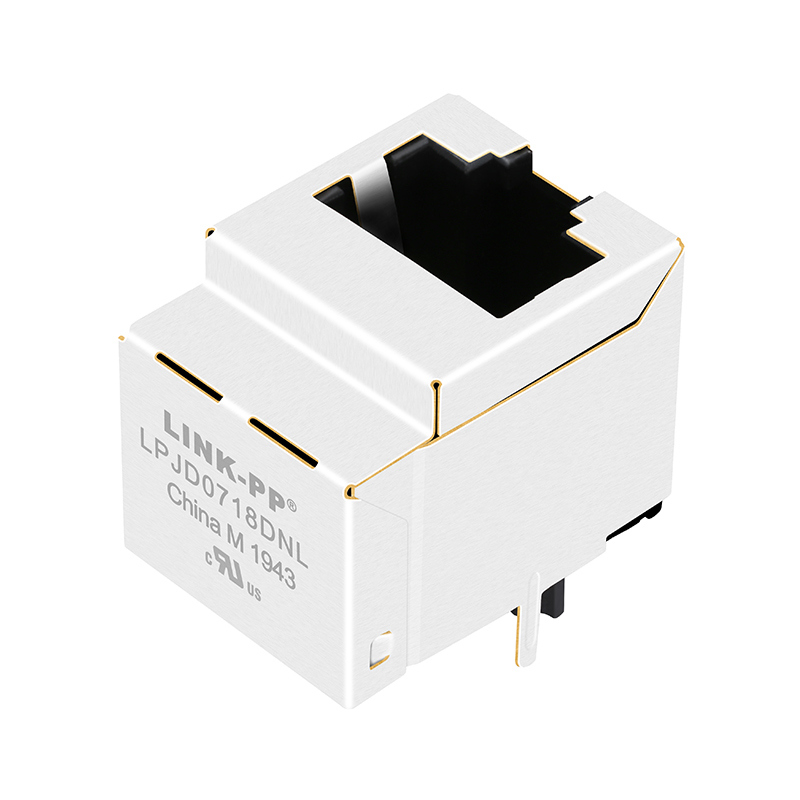

The LPJD0718DNL is a single-port 10/100/1000 Base-T (Gigabit Ethernet) RJ45 magnetic connector designed for vertical PCB mounting. It integrates a high-performance transformer module within the jack housing and supports non-PoE applications.
This model does not include LED indicators, making it ideal for compact or customized Ethernet designs where external status indication is not required.
The LPJD0718DNL provides excellent signal integrity, EMI suppression, and long-term reliability across Ethernet transmission environments, ensuring stable connectivity in high-speed data applications.
| Specification | Value | Condition |
|---|---|---|
| Turn Ratio (±2%) | 1CT:1CT | Primary: Secondary (TX/RX) |
| OCL Inductance (Min) | 350 µH | @100kHz, 0.1V, 8mA DC Bias |
| Insertion Loss (Max) | -1.0 dB | 1 - 100 MHz |
| Return Loss (Min) | -18 dB | 1 - 40 MHz |
| Return Loss (Min) | -14 dB | 60 MHz |
| Return Loss (Min) | -12 dB | 80 MHz |
| Return Loss (Min) | -10 dB | 100 MHz |
| Crosstalk (Min) | -30 dB | 1 - 100 MHz |
| CMRR (Min) | -30 dB | 1 - 100 MHz |
| HiPot Test | 1500 Vrms | -- |
| Operating Temperature Range | 0°C ~ 70°C | -- |
| Dimension | Inches | Millimeters (mm) |
|---|---|---|
| Height | 0.654" | 16.60 mm |
| Length | 0.850" | 21.59 mm |
| Width | 0.630" | 16.00 mm |
The LPJD0718DNL Vertical RJ45 Gigabit MagJack is widely used in networking and embedded communication equipment that requires high-speed Ethernet performance without PoE.
