পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO
মডেল নম্বার: LPJD0717DNL
দলিল: LPJD0717DNL.pdf
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000
মূল্য: $0.09-$1.85
প্যাকেজিং বিবরণ: 50 পিসি / ট্রে, 1200 পিসি / শক্ত কাগজ
ডেলিভারি সময়: আজ স্টক জাহাজে
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 6000 কে-পিসি/মাস
পার্ট নম্বর: |
LPJD0717DNL |
গতি: |
10/100/1000BASE-T |
মাউন্টিং: |
উল্লম্ব, THT |
পোর্ট কনফিগারেশন: |
1x1 পোর্ট |
চৌম্বক: |
সমন্বিত, |
অনুপাত ঘুরিয়ে: |
1 সিটি: 1 সিটি |
পার্ট নম্বর: |
LPJD0717DNL |
গতি: |
10/100/1000BASE-T |
মাউন্টিং: |
উল্লম্ব, THT |
পোর্ট কনফিগারেশন: |
1x1 পোর্ট |
চৌম্বক: |
সমন্বিত, |
অনুপাত ঘুরিয়ে: |
1 সিটি: 1 সিটি |

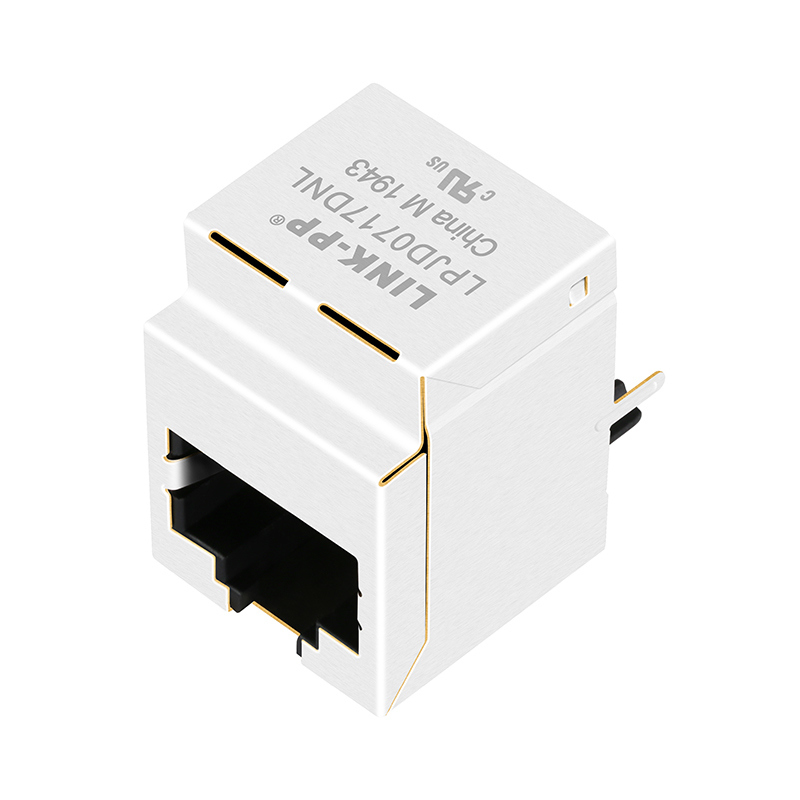

দ্যLPJD0717DNLএটি একটি একক-পোর্ট, 1000 বেস-টি (গিগাবিট ইথারনেট) আরজে 45 চৌম্বকীয় সংযোগকারী যা উল্লম্ব, থ্রু-হোল মাউন্ট (THT) এর জন্য ডিজাইন করা হয়েছে।এটি LINK-PP দ্বারা নির্মিত হয় এবং এটি একটি নন-PoE (পাওয়ার ওভার ইথারনেট) উপাদান, একটি ইন্টিগ্রেটেড চৌম্বকীয় মডিউল কিন্তু LED নির্দেশক নেই।
| প্যারামিটার | স্পেসিফিকেশন |
|
পার্ট নম্বর |
LPJD0717DNL |
| সংযোগকারী প্রকার | উল্লম্বজ্যাক (RJ45, ইথারনেট) |
| অবস্থান/যোগাযোগের সংখ্যা | ১০পি৮সি |
| ল্যাচ ওরিয়েন্টেশন | উপরে |
| পিসিবি মাউন্ট কোণ | THT সোল্ডার |
| শিল্ড ইএমআই ট্যাব | ছাড়া |
| প্যাকেজের উচ্চতা | 16.৬০ মিমি /0.654ইঞ্চি |
| প্যাকেজের দৈর্ঘ্য | 21.59মিমি /0.850ইঞ্চি |
| প্যাকেজের প্রস্থ | 16.00মিমি /0.630ইঞ্চি |
| আবাসনের উপাদান | থার্মোপ্লাস্টিক PBT+30%G.F UL94V-0 |
| যোগাযোগ উপাদান | ফসফর ব্রোঞ্জ C5210R-EH, বেধ=0.35mm |
| পিনের উপাদান | ব্রাস C2680R-H, বেধ=0.35mm |
| ঢাল উপাদান | তামা খাদ ব্রাস H65Y, বেধ=0.2mm |
| কনট্যাক্ট প্লাটিং | গোল্ড 6 মাইক্রো-ইঞ্চি মিনিট. যোগাযোগ এলাকায়. |
| তরঙ্গ সোল্ডার টিপ তাপমাত্রা | ২৫০ ডিগ্রি সেলসিয়াস, ৫ সেকেন্ড। |
| ইউএল সার্টিফিকেশন | ফাইল নম্বর E484635 |
| স্পেসিফিকেশন | মূল্য | শর্ত |
| ঘূর্ণন অনুপাত (±2%) | ১সিটিঃ১সিটি | প্রাথমিক: মাধ্যমিক (Pre: Sec) |
| ইন্ডাক্ট্যান্স ওসিএল (মিনিট) | ৩৫০ μH | @100kHz, 0.1V, 8mA DC Bias |
| সন্নিবেশ ক্ষতি (সর্বোচ্চ) | -১.০ ডিবি | 0.৫ ~ ১০০ মেগাহার্টজ |
| রিটার্ন লস (মিনিট) | -১৮ ডিবি | 0.5 ~ 40MHz |
| রিটার্ন লস (মিনিট) | -১৪ ডিবি | ৬০ মেগাহার্টজ |
| রিটার্ন লস (মিনিট) | -১২ ডিবি | ৮০ মেগাহার্টজ |
| রিটার্ন লস (মিনিট) | -১০ ডিবি | ১০০ মেগাহার্টজ |
| ক্রসস্টক (মিনিট) | -৩৫ ডিবি | 0.5 ~ 40MHz |
| ক্রসস্টক (মিনিট) | -৩০ ডিবি | 40.১ ~ ১০০ মেগাহার্টজ |
| কমন মোড রিজেকশন রেসিও (সিএমআরআর) (মিনিট) | -৩০ ডিবি | 0.৫ ~ ১০০ মেগাহার্টজ |
| হাইপোট টেস্ট (মিনিট) | 1500Vrms | |
| অপারেটিং তাপমাত্রা পরিসীমা | 0°C থেকে 70°C |
| প্যারামিটার | HFJV1-1G46RL / HFJV1-E1G46RL |
|---|---|
| সংযোগকারী প্রকার | আরজে৪৫ ম্যাগনেটিক জ্যাক |
| বন্দর গণনা | ১টি বন্দর |
| এলইডি | এলইডি নেই |
| নির্দেশনা | টপ-এন্ট্রি |
| ঢাল | হ্যাঁ। |
| অপারেটিং তাপমাত্রা | 0°C থেকে +70°C /-40°C থেকে +85°C |
| সংরক্ষণ তাপমাত্রা | -40°C থেকে +85°C |
| আর্দ্রতা | ০% ৯৫% আরএইচ |
