পণ্যের বিবরণ
উৎপত্তি স্থল: গুয়াংডং, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO
মডেল নম্বার: LPJD0713DNL
দলিল: LPJD0713DNL.pdf
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000/25K
মূল্য: $0.09-$1.85
প্যাকেজিং বিবরণ: 1 ট্রেতে 54 পিসি, 1 কার্টনে 22 ট্রে, যা 37*30*30 সেমি, প্রতিটি শক্ত কাগজের 10KGS (1080 পিসি)
ডেলিভারি সময়: 1 দিন, আজ জাহাজ
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3000000/মাস
সিরিজ: |
উল্লম্ব RJ45 সংযোগকারী |
পার্ট নম্বর: |
LPJD0713DNL |
ইথারনেট: |
10/100/1000BASE-T |
নেতৃত্বে: |
নেতৃত্ব ছাড়া |
অপারেটিং তাপমাত্রা: |
0 ° C থেকে +70 ° C |
ওরিয়েন্টেশন: |
শীর্ষ-এন্ট্রি |
উচ্চতা: |
16.6 মিমি |
দৈর্ঘ্য: |
21.59 মিমি |
প্রস্থ: |
16.00 মিমি |
ফাইল: |
ডেটাশিট, PCB পদচিহ্ন এবং 3D স্টেপ উপলব্ধ |
সিরিজ: |
উল্লম্ব RJ45 সংযোগকারী |
পার্ট নম্বর: |
LPJD0713DNL |
ইথারনেট: |
10/100/1000BASE-T |
নেতৃত্বে: |
নেতৃত্ব ছাড়া |
অপারেটিং তাপমাত্রা: |
0 ° C থেকে +70 ° C |
ওরিয়েন্টেশন: |
শীর্ষ-এন্ট্রি |
উচ্চতা: |
16.6 মিমি |
দৈর্ঘ্য: |
21.59 মিমি |
প্রস্থ: |
16.00 মিমি |
ফাইল: |
ডেটাশিট, PCB পদচিহ্ন এবং 3D স্টেপ উপলব্ধ |

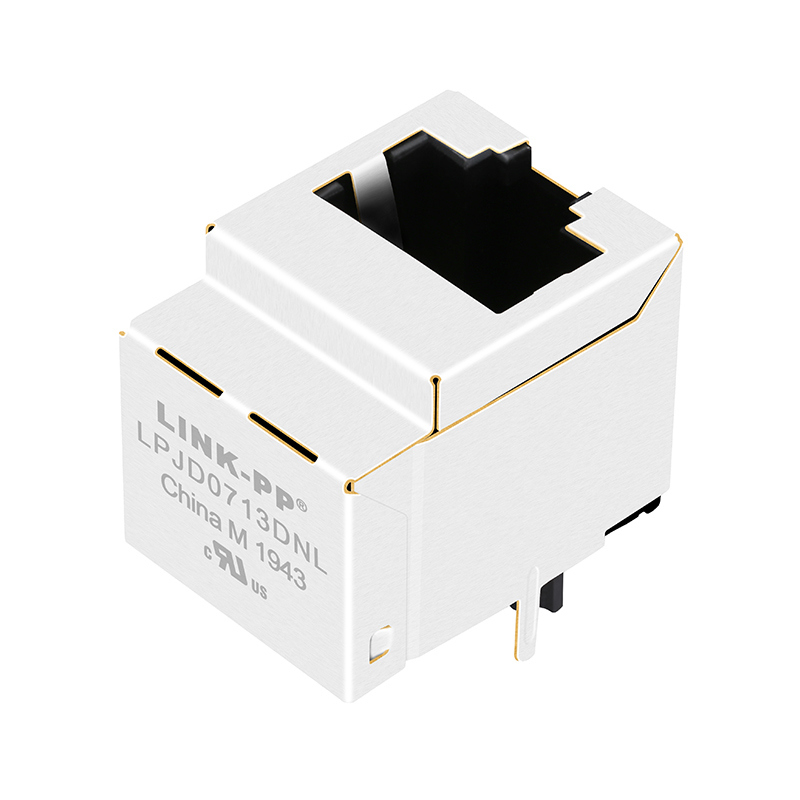

The LINK-PP LPJD0713DNL is a 1 ×1 vertical (top-entry) RJ45 connector with integrated magnetics, designed for 10/100/1000BASE-T Ethernet applications. Featuring a built-in transformer, excellent EMI performance, and no-LED design, it delivers cost-effective, high-reliability Ethernet connectivity for compact embedded and industrial systems.
Ideal for applications where board space, simplified design, and long-term reliability are priorities.
| Parameter | Description |
|---|---|
| Product Model | LPJD0713DNL |
| Connector Type | RJ45 w/ Integrated Magnetics |
| Port Configuration | 1×1 Single Port |
| Speed | 10/100/1000BASE-T |
| Transformer Ratio | 1CT:1CT |
| OCL | ≥ 350 µH @ 100kHz, 0.1V, 8mA |
| Isolation Voltage | 1500 Vrms |
| Mounting Style | Vertical / Top Entry |
| Termination | Through-Hole |
| Shielding | Metal shield |
| Contact Plating Options | 6µ" / 15µ" / 30µ" Gold |
| Operating Temperature | 0°C to +70°C |
| Housing Material | High-temperature thermoplastic |
| Compliance | RoHS, REACH, UL, ISO9001/14001 |
This Vertical RJ45 connector supports PHYs from:
Offers plug-and-play compatibility with major industry Ethernet controllers.
