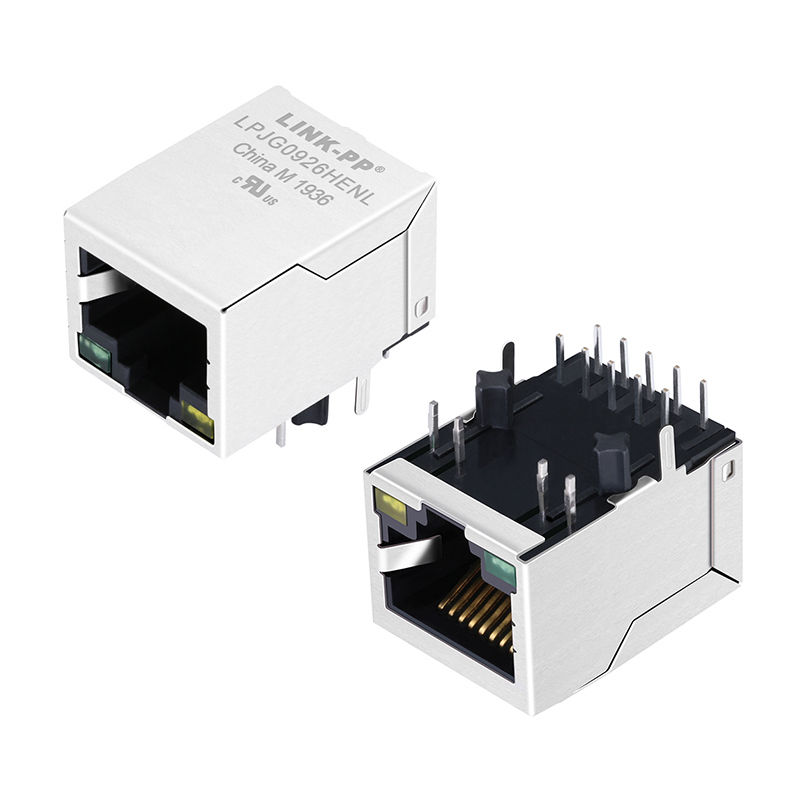

LPJG0926HENL 100/1000 বেস-টি RJ45 ম্যাগজ্যাক PoE+ সমর্থন সহ

LPJG0926HENL RJ45 কানেক্টরের মূল বৈশিষ্ট্যঃ

1. একক পোর্ট RJ45 সংযোগকারী অন্তর্নির্মিত চৌম্বক সঙ্গে জন্য ডিজাইন100/1000বেস-টিইথারনেট (গিগাবিট)PoE+সক্ষমতা।

2.১x১ পোর্টকনফিগারেশনছিদ্রযুক্তমাউন্ট করা।

3. নিচের ট্যাব ওরিয়েন্টেশন (ট্যাব নিচে) এর সাথেসবুজ/হলুদএলইডি ইন্টিগ্রেটেড

4. দেখা হয়IEEE 802.3at (PoE+)স্ট্যান্ডার্ড; ল্যান অ্যাপ্লিকেশন যেমন SOHO ADSL মডেম, ল্যান-অন-মাদারবোর্ড (LOM), হাব, সুইচগুলির জন্য ডিজাইন করা হয়েছে।

5.উপাদানপারফরম্যান্সঃ

• হাউজিং উপাদানঃ 30% গ্লাস ফাইবার সহ থার্মোপ্লাস্টিক পিবিটি, UL94V-0 রেটযুক্ত।
• যোগাযোগঃ ফসফর ব্রোঞ্জ; পিনঃ ব্রোঞ্জ;
• ঢালঃ এসইএস ৩০৪।
• প্যারেটিং এরিয়াতে যোগাযোগের প্লাটিংঃ সর্বনিম্ন 6 μinch স্বর্ণ।

6. উচ্চ বিচ্ছিন্নতা চৌম্বকীয়তাঃ ঘূর্ণন অনুপাত1CT: 1CT(প্রাথমিক থেকে মাধ্যমিক) প্রতিটি জোড়ার জন্য।

7. চাবিবৈদ্যুতিক পারফরম্যান্স:

• ইন্ডাক্ট্যান্স ওপেন সার্কিটঃ ≥ 350 μH (100 kHz/0.1 V, 8 mA bias); ≥ 120 μH (100 kHz/0.1 V, 18 mA bias) ।
• সন্নিবেশ হ্রাসঃ সর্বোচ্চ ১.০ ডিবি (১-১০০ মেগাহার্জ); ১.২ ডিবি (১০০-১২৫ মেগাহার্জ) ।
• রিটার্ন ক্ষতিঃ ন্যূনতম ₹১৬ ডিবি (১-৪০ মেগাহার্জ); ₹১২ ডিবি (৪০-৬০ মেগাহার্জ); ₹১০ ডিবি (৬০-৮০ মেগাহার্জ); ₹৮ ডিবি (৮০-১০০ মেগাহার্জ) ।
• ক্রসট্রাকঃ ₹৩০ ডিবি ন্যূনতম (১-১০০ মেগাহার্টজ) ।
• সাধারণ মোড প্রত্যাখ্যানঃ ¢30 dB সর্বনিম্ন (1-100 MHz) ।
• আরজে-৪৫ পিনের ডিসি/ভোল্টেজ রেটিংঃ ৫৭ ভিডিসিতে ৭২০ এমএ পর্যন্ত (অবিচ্ছিন্ন) ।
• হাই-পট টেস্টঃ সর্বনিম্ন ১৫০০ ভিআরএমএস।

8অপারেটিং তাপমাত্রাঃ0 °C থেকে 70 °C.

9প্যাকেজমাত্রা(প্রায়): দৈর্ঘ্য ~ ২১.২৫ মিমি, প্রস্থ ~ ১৫.৯৩ মিমি, উচ্চতা ~ ১৩.৩০ মিমি।

10সার্টিফিকেশন / সম্মতিঃ RoHS, REACH, UL ফাইল নম্বর E484635।

যান্ত্রিক ও মাউন্ট স্পেসিফিকেশনঃ

• ওরিয়েন্টেশনঃ 90° (সঠিক কোণ) গর্তের মধ্য দিয়ে মাউন্ট।
• রক্ষণাবেক্ষণ পয়েন্টঃ শক্তিশালী বোর্ড মাউন্টের জন্য টি-পয়েন্ট টাইপ।
• গার্ড গ্রাউন্ডঃ গার্ড ট্যাব (SUS 304) এর মাধ্যমে বোর্ড গ্রাউন্ড প্লেনের সাথে সংযুক্ত।
• তরঙ্গ লেদারের চূড়ার তাপমাত্রাঃ ২৫০ ডিগ্রি সেলসিয়াস ৫ সেকেন্ড।
• প্রস্তাবিত পিসিবি বিন্যাস তথ্য পত্রিকায় দেওয়া হয়েছে।

LPJG0926HENL RJ45 ডেটা শীটঃ

LPJG0926HENL.pdf

ডিজাইন বিবেচনা ও নোটঃ

1. বোর্ডের লেআউট সুপারিশকৃত পদচিহ্ন এবং ডেটা শীট অনুযায়ী ঢালের গ্রাউন্ডিং অনুসরণ করে তা নিশ্চিত করুন।
2. যদি আপনার PoE ডিজাইন উচ্চ শক্তির দৃশ্যকল্পগুলি (উদাহরণস্বরূপ, PoE + ডিভাইসগুলি) ধাক্কা দেয় তবে বর্তমান রেটিং (720 mA @ 57 V) এ মনোযোগ দিন।
3. অপারেটিং তাপমাত্রা সীমিত 0 °C~70 °C; যদি আপনার ডিজাইনটি আরও গরম হয় (শিল্প / বর্ধিত তাপমাত্রা) উপযুক্ততা পরীক্ষা করুন বা হ্রাস করুন।
4. ইএমআই সম্মতি এবং সংকেত অখণ্ডতা ডিজাইন করার সময়, নির্দিষ্ট চৌম্বক ব্যবহার করুন এবং তথ্য প্রতি সন্নিবেশ / রিটার্ন ক্ষতি, ক্রসস্টক পরীক্ষা করুন।
5. আপনার বোর্ড লেআউটের সাথে মিলে এলইডি পদচিহ্ন এবং ট্যাব ওরিয়েন্টেশন (সবুজ/হলুদ এলইডি বিকল্প) যাচাই করুন।

কেন LPJG0926HENL বেছে নিন?

• PoE + সমর্থন সহ গিগাবিট ইথারনেট গতির সমন্বয় করে, পৃথক পাওয়ার তারের প্রয়োজন হ্রাস করে।
• ইন্টিগ্রেটেড ম্যাগনেটিকস বোর্ডের জায়গা সাশ্রয় করে এবং নকশা সহজ করে।
• শিল্পের মানদণ্ড (IEEE 802.3at, UL, RoHS) মেনে চলা নির্ভরযোগ্য অপারেশন এবং নকশা স্বাধীনতা নিশ্চিত করে।
• শক্ত উপাদান নির্বাচন এবং ইলিশিং কঠোর পরিবেশে ইএমআই / ইএমসি পারফরম্যান্সকে সমর্থন করে।
• শিল্প-গ্রেড পরিবেশে এবং মূলধারার নেটওয়ার্ক অ্যাপ্লায়েন্স উভয়ের জন্য উপযুক্ত।
