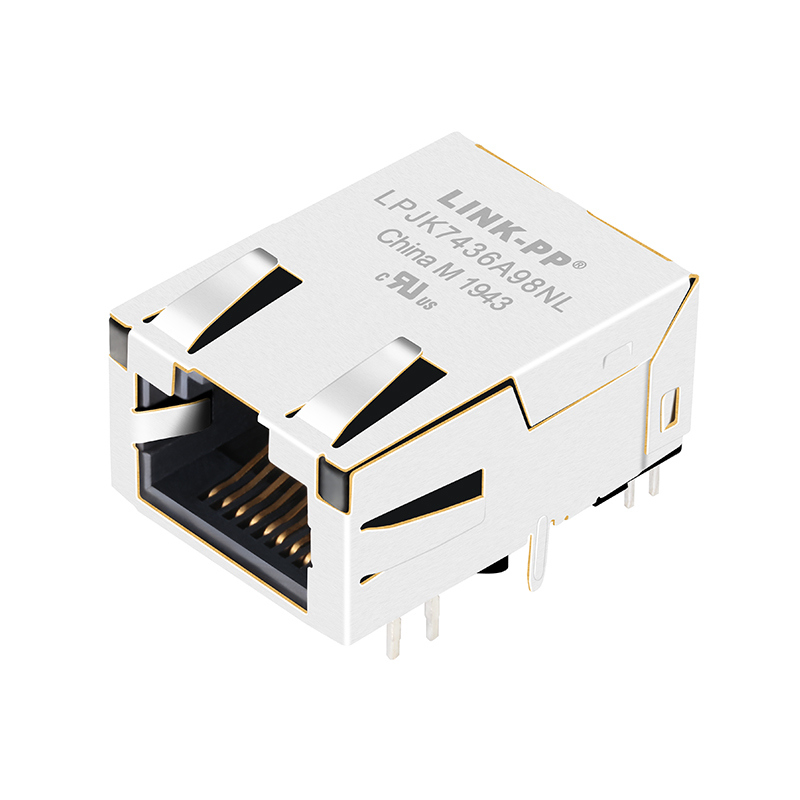

LPJK7436A98NL লো-প্রোফাইল RJ45 কানেক্টর 1000Base-T ম্যাগনেটিক্স সহ

মূল বৈশিষ্ট্য:

• একক পোর্ট 1×1 RJ45 জ্যাক 10 / 100 / 1000Base-T ইথারনেট (গিগাবিট) গতি সমর্থন করে।
• নিম্ন প্রোফাইল ফর্ম ফ্যাক্টরঃ প্যাকেজ উচ্চতা প্রায় 11.30 মিমি।
• থ্রু-হোল (THT) মাউন্টিং সাইড-এন্ট্রি (Tab Up) কনফিগারেশন।
• অন্তর্নির্মিত এলইডি সূচকঃ কমলা ও সবুজ / হলুদ বিকল্প।
• ইন্টিগ্রেটেড চৌম্বকঃ টিএক্স/আরএক্স চ্যানেল সেটের জন্য ১সিটিঃ১সিটি টার্ন রেসিও (প্রাথমিকঃ মাধ্যমিক) ।
• ইএমআই ট্যাব সহ সুরক্ষিত সংযোগকারী।
• সম্মতিঃ আইইইই 802.3 (ইথারনেট) মান, RoHS, REACH, UL শংসাপত্র।
• অপারেটিং তাপমাত্রা পরিসীমাঃ অনেক তালিকার জন্য 40 °C থেকে + 85 °C (দ্রষ্টব্যঃ আপনার বৈকল্পিকের জন্য ডেটা শীট দিয়ে নিশ্চিত করুন)

স্পেসিফিকেশনঃ

অ্যাপ্লিকেশনঃ

1. স্পেস-সংকুচিত নেটওয়ার্ক সরঞ্জাম যেমন স্মার্ট ক্যামেরা, এমবেডেড মডিউল, কমপ্যাক্ট রাউটার এবং ভোক্তা / শিল্প নেটওয়ার্কিং ডিভাইস।
2. নিম্ন-প্রোফাইল PCB লেআউটে সম্পূর্ণ গিগাবাইট ইথারনেট সংযোগের প্রয়োজন হয় এমন ডিভাইস।
3. নেটওয়ার্কিং পণ্য যেখানে ইন্টিগ্রেটেড চুম্বকগুলি বোর্ডের নকশা এবং ইএমআই / ইএমসি পারফরম্যান্সকে সহজতর করে।

ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ RJ45 সংযোগকারী বিস্তারিতঃ

ডিজাইন ও লেআউট বিবেচনাঃ

• নির্মাতার অঙ্কন অনুযায়ী প্রস্তাবিত পিসিবি পদচিহ্ন এবং রক্ষণাবেক্ষণ পোস্ট বিন্যাস ব্যবহার করুন (ডেটা শীট দেখুন) ।
• আপনার বোর্ডের নকশা এবং যান্ত্রিক সীমাবদ্ধতার সাথে পাশের এন্ট্রি ওরিয়েন্টেশন (ট্যাব আপ) মেলে তা নিশ্চিত করুন।
• আপনার সিস্টেমের নকশা এবং চাক্ষুষ নির্দেশাবলীর সাথে LED এর দিকনির্দেশনা এবং রঙগুলি মিলছে কিনা তা পরীক্ষা করুন।
• থার্মাল ডিজাইনের জন্যঃ যদিও এটি 40 °C থেকে + 85 °C পর্যন্ত নামকরণ করা হয়েছে, তবে নিশ্চিত করুন যে সংলগ্ন উপাদান এবং বোর্ডের বিন্যাস সংযোগকারীগুলির তাপসীমা অতিক্রম করে না।
• ইএমআই/ইএমসি শেল্ডিং কৌশল পর্যালোচনা করুনঃ সর্বোত্তম কর্মক্ষমতা নিশ্চিত করার জন্য সংযোগকারীগুলির ইএমআই ট্যাবগুলি যথাযথভাবে বোর্ডের মাটিতে আবদ্ধ করা উচিত।
• ইন্টিগ্রেটেড চৌম্বকগুলির কারণে, RJ45 অঞ্চলের চারপাশে বোর্ড স্ট্যাকআপ এবং সংকেত অখণ্ডতা সাবধানে বিবেচনা করুন (বিশেষত যদি উচ্চ গতির বা PoE জড়িত থাকে) ।
