পণ্যের বিবরণ
উৎপত্তি স্থল: গুয়াংডং, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL, Reach, RoHs, ISO19001, ISO14001
মডেল নম্বার: 1-1840744-3
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ৫০ পিসি
মূল্য: $0.6-$1.9
প্যাকেজিং বিবরণ: 50 পিসি / ট্রে, 1200 পিসি / শক্ত কাগজ
ডেলিভারি সময়: 1 দিন, আজ জাহাজ
পরিশোধের শর্ত: TT, NET30/60/90 দিন
যোগানের ক্ষমতা: 4200K-PCS/মাস
পণ্যের ধরন: |
আইসিএম (ইন্টিগ্রেটেড সংযোগকারী মডিউল) |
ইন্টিগ্রেটেড ম্যাগনেটিক্স: |
হ্যাঁ। |
গতি: |
গিগাবিট ইথারনেট |
অটোএমডিআইএক্স: |
হ্যাঁ। |
মাউন্ট টাইপ: |
গর্তের মধ্য দিয়ে |
ওরিয়েন্টেশন: |
৯০° কোণ (ডানদিকে) |
ল্যাচ: |
ট্যাব আপ |
অবসান: |
সোল্ডার |
পণ্যের ধরন: |
আইসিএম (ইন্টিগ্রেটেড সংযোগকারী মডিউল) |
ইন্টিগ্রেটেড ম্যাগনেটিক্স: |
হ্যাঁ। |
গতি: |
গিগাবিট ইথারনেট |
অটোএমডিআইএক্স: |
হ্যাঁ। |
মাউন্ট টাইপ: |
গর্তের মধ্য দিয়ে |
ওরিয়েন্টেশন: |
৯০° কোণ (ডানদিকে) |
ল্যাচ: |
ট্যাব আপ |
অবসান: |
সোল্ডার |

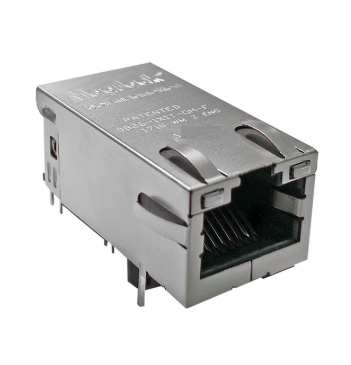

The 1-1840744-3 is a high-performance Integrated Connector Module (ICM) designed for robust Ethernet connectivity. By integrating magnetics directly into the RJ45 interface, this compact module ensures superior signal integrity, EMI/RFI suppression, and space efficiency, making it ideal for next-generation networking and industrial systems.
★ Integrated Magnetics
Combines the RJ45 jack with internal magnetic components including isolation transformers and common mode chokes. This integration enhances signal performance, minimizes noise, and ensures stable data transmission in high-speed Ethernet environments.
★ EMI/RFI Shielding
Provides advanced shielding to suppress electromagnetic and radio-frequency interference, critical for meeting strict EMC (Electromagnetic Compatibility) standards.
★ Space-Saving Design
The all-in-one form factor helps conserve valuable PCB real estate, supporting the ongoing trend toward compact and high-density electronic devices.
★ High-Speed Ethernet Support
Compatible with 10/100BASE-T, 1000BASE-T (Gigabit Ethernet). Ethernet standards.
★ Wide Operating Temperature
With an extended temperature range of -40°C to +85°C, this module is suitable for both commercial and industrial-grade environments.
★ RoHS Compliant
Environmentally conscious design that meets RoHS directives, ensuring the product is free of hazardous substances.
| Parameter | Specification |
|---|---|
| Product Series | RJ45 MagJack |
| Part Number | 1-1840744-3 |
| Port Configuration | 1x1 (Single Port) |
| Mounting Type | Through-Hole (THT) |
| Orientation | 90° Right Angle |
| Termination | Solder |
| Shielding | Full EMI/RFI Shielded Housing |
| LED Indicators | Yes (GO/Y) |
| PoE Support | Non-PoE |
| Operating Temperature | -40°C to +85°C |
| RoHS Compliance | Yes |
| PHY Compatibility | Compatible with all major PHY interfaces |
| Footprint/Pinout | Industry Standard |
