পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: RoHS
মডেল নম্বার: ১-১৮৪০৩২৬-৭
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 10PCS
মূল্য: $3-$5.5
প্যাকেজিং বিবরণ: টেপ ও রোল (টিআর)
ডেলিভারি সময়: ৩-৫ দিন
পরিশোধের শর্ত: T/T, L/C, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: 600k/মাস
পণ্যের নাম: |
স্ট্যাকড গিগাবিট 2x6 আরজে 45 সংযোগকারী |
পার্ট নম্বর: |
১-১৮৪০৩২৬-৭ |
পোর্ট কনফিগারেশন: |
2x6 (স্ট্যাকড কনফিগারেশন) |
মাউন্ট টাইপ: |
গর্তের দিকে |
ওরিয়েন্টেশন: |
ডান কোণ (পার্শ্ব প্রবেশ) |
শিল্ডিং: |
হ্যাঁ (সম্পূর্ণ ইএমআই ield ালিত) |
leds: |
এলইডি সূচক সহ |
গতি রেটিং: |
10/100/1000 বেস-টি |
চৌম্বক: |
সমন্বিত |
কমপ্লায়েন্স: |
আইইইই 802.3 অ্যাব, রোহস |
পণ্যের নাম: |
স্ট্যাকড গিগাবিট 2x6 আরজে 45 সংযোগকারী |
পার্ট নম্বর: |
১-১৮৪০৩২৬-৭ |
পোর্ট কনফিগারেশন: |
2x6 (স্ট্যাকড কনফিগারেশন) |
মাউন্ট টাইপ: |
গর্তের দিকে |
ওরিয়েন্টেশন: |
ডান কোণ (পার্শ্ব প্রবেশ) |
শিল্ডিং: |
হ্যাঁ (সম্পূর্ণ ইএমআই ield ালিত) |
leds: |
এলইডি সূচক সহ |
গতি রেটিং: |
10/100/1000 বেস-টি |
চৌম্বক: |
সমন্বিত |
কমপ্লায়েন্স: |
আইইইই 802.3 অ্যাব, রোহস |

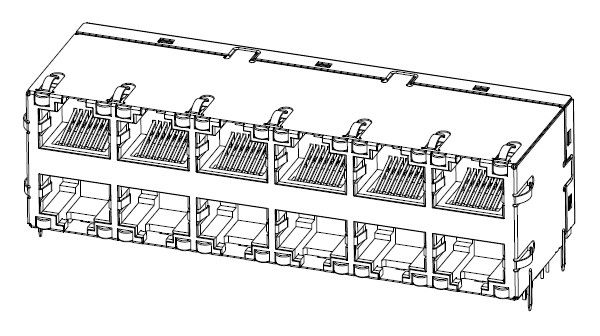

দ্য১-১৮৪০৩২৬-৭একটি উচ্চ-কার্যকারিতা2x6 RJ45 সংযোগকারীএর জন্য ডিজাইন করাগিগাবিট ইথারনেট (10/100/1000বেস-টি)এই সংযোগকারীটি সরাসরি চৌম্বকীয় উপাদান যেমন বিচ্ছিন্নতা ট্রান্সফরমার এবং সাধারণ-মোড শকগুলিকে হাউজে একীভূত করে, বোর্ড ডিজাইনকে সহজ করে তোলে এবং উপাদানগুলির সংখ্যা হ্রাস করে।এটিতেএলইডি নির্দেশকপ্রতিটি পোর্টের জন্য নেটওয়ার্ক অবস্থা এবং কার্যকলাপ প্রদর্শন এবং পূর্ণ অফারইএমআই সুরক্ষাউন্নত সংকেত অখণ্ডতার জন্য। উচ্চ ঘনত্বের অ্যাপ্লিকেশন যেমন ইথারনেট সুইচ, রাউটার এবং নেটওয়ার্ক ইন্টারফেস কার্ড (এনআইসি) এর জন্য আদর্শ,এই সংযোগকারী মূল্যবান PCB স্থান সংরক্ষণ করার সময় নির্ভরযোগ্য তথ্য সংক্রমণ সমর্থন করে.
| শ্রেণী | স্পেসিফিকেশন |
|---|---|
| প্রয়োগ | 10/100/1000 বেস-টি ইথারনেট |
| প্রতিরোধ | ১০০ ওম |
| ঘূর্ণন অনুপাত (চিপ-ক্যাবল) | 1১.১ (চারজন জোড়া) |
| ওপেন সার্কিট ইন্ডাক্ট্যান্স (ওসিএল) | 350μH মিনিট @ 100kHz, 0.1Vrms, 8mA DC Bias (0°C থেকে 70°C, সমস্ত চার জোড়া) |
| জোড়া দিকনির্দেশ | দ্বি-নির্দেশক (চার জোড়া) |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| ইনসার্টের ক্ষতি (LL) | -১.০ ডিবি সর্বোচ্চ (০.৫ মেগাহার্টজ থেকে ১০০ মেগাহার্টজ) |
| রিটার্ন লস (RL) | -১২ ডিবি মিনিট (০.৫ মেগাহার্টজ থেকে ৪০ মেগাহার্টজ) -১০ ডিবি মিনিট (৪০.১ মেগাহার্টজ থেকে ১০০ মেগাহার্টজ) |
| ক্রসট্যাক অ্যাটেনুয়েশন | -৩৫ ডিবি মিনিট (০.৫ মেগাহার্টজ থেকে ৪০ মেগাহার্টজ) -৩৩ ডিবি মিনিট (৪০.১ মেগাহার্টজ থেকে ১০০ মেগাহার্টজ) |
| সাধারণ মোড প্রত্যাখ্যান (সিএমআরআর) | -30 ডিবি মিনিট (0.5MHz থেকে 100MHz) |
| আইসোলেশন ভোল্টেজ | 1500Vrms 60 সেকেন্ডের জন্য (রাইজ টাইমঃ 1000V / সেকেন্ড, সমস্ত পোর্ট সংযুক্ত) |
| এলইডি রঙ | প্রধান তরঙ্গদৈর্ঘ্য (λd) | সামনের ভোল্টেজ (VF @ IF = 20mA) |
|---|---|---|
| সবুজ | ৫৬৫ এনএম | 1.8 ∙2.8 ভোল্ট |
| হলুদ | ৫৮৫ এনএম | 1.8 ∙2.8 ভোল্ট |
| কমলা | ৫৯০ এনএম | 1.8 ∙2.8 ভোল্ট |
| লাল | ৬৩০ এনএম | 1.8 ∙2.8 ভোল্ট |
| নীল | ৪৭০ এনএম | 2.8 ∙3.3 ভোল্ট |
| সাদা | ৫৫০০ কে (রঙের তাপমাত্রা) | 2.8 ∙3.3 ভোল্ট |
