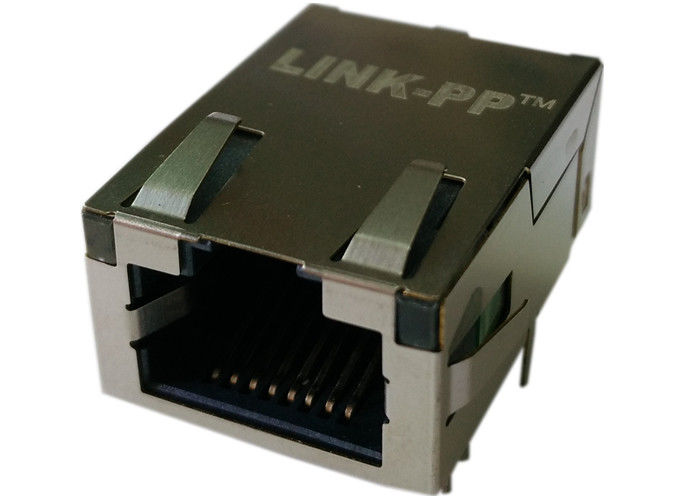

J0G-0001NL 1000BASE-T লো প্রোফাইল RJ45 কানেক্টর 1x1 ট্যাব-আপ

J0G-0001NL PulseJack Low Profile 1x1 ট্যাব-আপ RJ45 ইন্টারফেস এবং চৌম্বককে একক সমন্বিত সমাধানের মধ্যে একত্রিত করে। এটি পিসিবি বিন্যাসকে সহজতর করতে, উপাদান সংখ্যা হ্রাস করতে,এবং 1000BASE-T ইথারনেট পরিবেশে স্থিতিশীল সংকেত কর্মক্ষমতা সমর্থন করে.

এর ট্যাব-আপ, সাইড ইএমআই ট্যাব অনুভূমিক কনফিগারেশন এবং কম উচ্চতার পদচিহ্ন এটি বিশেষত বৈদ্যুতিক কর্মক্ষমতা ত্যাগ না করে কার্যকর স্থান ব্যবহারের প্রয়োজন নকশা জন্য উপযুক্ত।আপনি যদি একটি J0G-0001NL PulseJack Low Profile 1x1 Tab-Up RJ45 সংযোগকারী খুঁজছেন, এই অংশটি প্রয়োজনীয় নেটওয়ার্ক হার্ডওয়্যারে নির্ভরযোগ্য গিগাবিট ইথারনেট সংযোগের জন্য নির্মিত।

J0G-0001NL নিম্ন প্রোফাইল RJ45 সংযোগকারী স্পেসিফিকেশন

J0G-0001NL PulseJack এর মূল বৈশিষ্ট্য

J0G-0001NL PulseJack Low Profile 1x1 ট্যাব-আপ যান্ত্রিক স্থায়িত্ব এবং বৈদ্যুতিক কর্মক্ষমতা একটি শক্তিশালী সমন্বয় প্রস্তাবঃ

• 1000BASE-T গিগাবিট ইথারনেট সমর্থন
• 1x1 একক-পোর্ট RJ45 ইন্টিগ্রেটেড চৌম্বক
• উন্নত ইএমআই দমনের জন্য সুরক্ষিত নকশা
• স্বল্প প্রোফাইল, ছোট পদচিহ্ন নির্মাণ
• ডান কোণ, গর্তের মধ্য দিয়ে মাউন্ট
• অন্তর্নির্মিত এলইডি নির্দেশক
• আইইইই 802.3 স্ট্যান্ডার্ড অনুসারে
• ৩৫০ μH ন্যূনতম ওসিএল ৮ এমএ বিজোড় বর্তমানের সাথে
• RoHS মেনে চলুন
• পিক ওয়েভ সোল্ডার তাপমাত্রাঃ 260°C

J0G-0001NL ডেটা শীট

J0G-0001NL ডেটা শীট - স্কিম্যাটিক

J0G-0001NL ডেটা শীট - প্রস্তাবিত পাদচিহ্ন

বৈদ্যুতিক স্পেসিফিকেশন @ 25°C - অপারেটিং তাপমাত্রা 0°C থেকে +70°

J0G-0001NL PulseJack Low Profile 1x1 ট্যাব-আপটি গিগাবিট ইথারনেট ফ্রিকোয়েন্সি রেঞ্জ জুড়ে স্থিতিশীল পারফরম্যান্সের জন্য ডিজাইন করা হয়েছে।

1অপারেটিং শর্তাবলী

• অপারেটিং তাপমাত্রাঃ 0°C থেকে +70°C
• বিচ্ছিন্নতা ভোল্টেজঃ 2250 VDC
• ঘূর্ণন অনুপাতঃ 1CT: 1CT
• হাইপট টেস্ট ভোল্টেজঃ 1500Vrms 60Hz এ 1 মিনিটের জন্য

2. পারফরম্যান্স ডেটা

সন্নিবেশ ক্ষতি (TX/RX): 1 ̊100 MHz: -1.2 ডিবি

রিটার্ন লস:

• ১ ০১০ মেগাহার্জঃ -১৮ ডিবি
• ৩০ মেগাহার্টজঃ -১৮ ডিবি
• ৬০-৮০ মেগাহার্জঃ-১২ ডিবি
• ৮০-১০০ মেগাহার্জঃ -১০ ডিবি

ক্রসস্টকঃ

• ১ ০১০ মেগাহার্জঃ -৪০ ডিবি
• ৩২৬৫ মেগাহার্জঃ -৩৫ ডিবি
• ৬৫-১০০০ মেগাহার্জঃ-৩০ ডিবি

সাধারণ মোড প্রত্যাখ্যানঃ 1 ¢ 125 মেগাহার্টজঃ -30 ডিবি

এই মানগুলি J0G-0001NL RJ45 MagJackকে এমন নেটওয়ার্ক ডিজাইনের জন্য উপযুক্ত করে তোলে যার জন্য নির্ভরযোগ্য সংকেত অখণ্ডতা এবং শক্তিশালী গোলমাল নিষ্কাশন প্রয়োজন।

J0G-0001NL 1000BASE-T নিম্ন প্রোফাইল RJ45 এর উপাদান স্পেসিফিকেশন

J0G-0001NL PulseJack Low Profile 1x1 ট্যাব-আপ দীর্ঘমেয়াদী নির্ভরযোগ্যতা সমর্থন করার জন্য মানসম্পন্ন উপকরণ ব্যবহার করেঃ

1. ঢাল

• উপাদানঃ ব্রাস
• সমাপ্তিঃ 20 ¢ 40 μ ইঞ্চি নিকেল ব্রোঞ্জের উপরে

2. যোগাযোগ

• উপাদানঃ ফসফর ব্রোঞ্জ
• প্লাটিং এলাকাঃ 15μ ইঞ্চি স্বর্ণ 30 ¢ 80μ ইঞ্চি নিকেল উপর
• সোল্ডার এলাকাঃ টিন ম্যাট ফিনিস নিকেল উপর

3. আবাসন

• উপাদানঃ থার্মোপ্লাস্টিক
• জ্বলনযোগ্যতার রেটিংঃ UL 94 V-0

4. এমএসএল রেটিং: ১

কেন J0G-0001NL Low Profile 1x1 PulseJack বেছে নিন?

আপনি যদি ইন্টিগ্রেটেড চৌম্বকগুলির সাথে একটি কম্প্যাক্ট এবং শক্তিশালী আরজে 45 সংযোগকারী চান তবে J0G-0001NL আধুনিক ইথারনেট ডিজাইনের জন্য একটি ব্যবহারিক পছন্দ। এর সুবিধাগুলির মধ্যে রয়েছেঃ

• স্থান সংরক্ষণকারী নিম্ন প্রোফাইল কাঠামো
• নির্ভরযোগ্য গিগাবিট ইথারনেট ট্রান্সমিশন
• পিসিবি নকশা সহজ করার জন্য অন্তর্নির্মিত চৌম্বক
• সুরক্ষিত নির্মাণ থেকে EMI পারফরম্যান্স উন্নত
• নেটওয়ার্কিং এবং কম্পিউটিং অ্যাপ্লিকেশন বিস্তৃত জন্য উপযুক্ত

এটি J0G-0001NL PulseJack Low Profile 1x1 ট্যাব-আপকে ইঞ্জিনিয়ারদের জন্য আদর্শ করে তোলে যারা বৈদ্যুতিক কর্মক্ষমতা বজায় রেখে লেআউট দক্ষতা উন্নত করতে চায়।
