পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL, ROHS, Reach, ISO
মডেল নম্বার: 6605814-6
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000
মূল্য: Supportive
প্যাকেজিং বিবরণ: 1200pcs carton, 50pcs ট্রে
ডেলিভারি সময়: আজ স্টক জাহাজে
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 4600 কে। PCS মাস
সিরিজ: |
ম্যাগনেটিক জ্যাক |
পোর্ট কনফিগারেশন: |
1x1 |
ঝালাই: |
ঝাল |
মাউন্টিং কোণ: |
ডান কোণ |
সমাপ্তি শৈলী: |
গর্তের মাধ্যমে |
অটোএমডিআইএক্স: |
সমর্থন |
সিরিজ: |
ম্যাগনেটিক জ্যাক |
পোর্ট কনফিগারেশন: |
1x1 |
ঝালাই: |
ঝাল |
মাউন্টিং কোণ: |
ডান কোণ |
সমাপ্তি শৈলী: |
গর্তের মাধ্যমে |
অটোএমডিআইএক্স: |
সমর্থন |
অংশের নম্বর | পোর্টের সংখ্যা | প্রস্তুতকারক | বর্ণনা |

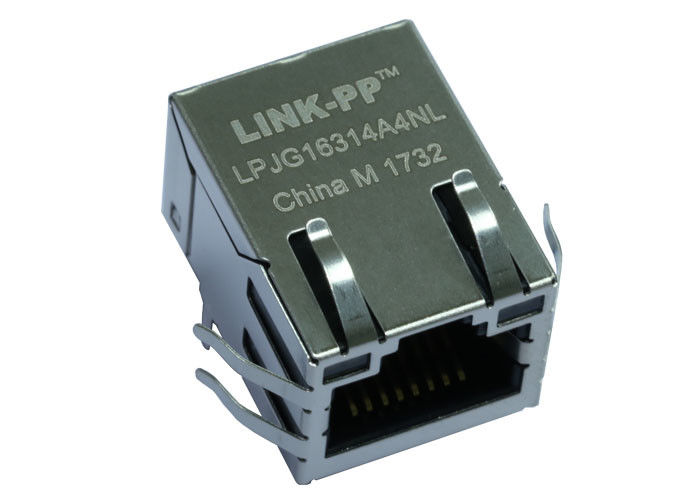

LPJG16314A4NL ক্রস টাইকো 6605814-6 | একক পোর্ট | LINK-PP | 10/100M/1000Base-T RJ45 ইথারনেট সংযোগকারী চুম্বকত্ব সহ |
| |||
লিঙ্গ | ল্যাচ দিকনির্দেশ | EMI-আঙুল | মাউন্টিং প্রকার |
জ্যাক (মহিলা) | ট্যাব আপ | সঙ্গে | থ্রু-হোল |
| |||
দিকনির্দেশ | টার্মিনেশন | এলইডি রঙ | শিল্ডিং |
90° কোণ (ডান) | সোল্ডার | G/Y & G/Y | শিল্ড করা |
নোট: 4. চুম্বকত্ব প্রতিসম এবং AUTO-MDI/MDIX সমর্থন করে।
| |||
সন্নিবেশ ক্ষতি (IL): 0.5MHz থেকে 100MHz পর্যন্ত 1.1dB MAX
রিটার্ন লস(RL):
0.5MHz থেকে 40MHz পর্যন্ত 18dB MIN
40.1MHZ থেকে 100MHZ পর্যন্ত 12-20LOG(f/80)dB MIN
ক্রসস্টক অ্যাটেনিউয়েশন:
0.5MHz থেকে 40MHz পর্যন্ত 35dB MIN
40.1MHZ থেকে 100MHZ পর্যন্ত 33-20LOG(f/50)dB MIN
সাধারণ মোড প্রত্যাখ্যান অনুপাত (CMRR):0.5MHz থেকে 100MHz পর্যন্ত 30dB MIN
আইসোলেশন ভোল্টেজ:60 সেকেন্ডের জন্য 2250VDC (MAX) 500V/Sec এর রাইজ টাইম সহ।
250 OHM LED প্রতিরোধক ঐচ্ছিক, LED প্রতিরোধকের উপস্থিতি বা অনুপস্থিতির জন্য অনুগ্রহ করে চার্টটি দেখুন। যদি 250 OHM প্রতিরোধক ছাড়াই LED প্রায় 20mA এর একটি ধ্রুবক কারেন্ট দিয়ে চালিত হয়।
এলইডি রঙ:
প্রধান তরঙ্গদৈর্ঘ্য( A D): সবুজ 568 nm TYP. IF=20mA এ
ফরোয়ার্ড ভোল্টেজ(VF): সবুজ 2.2V TYP. IF=20mA এ
প্রধান তরঙ্গদৈর্ঘ্য( A D): হলুদ 588 nm TYP. IF=20mA এ
ফরোয়ার্ড ভোল্টেজ(VF): হলুদ 2.1V TYP. IF=20mA এ
প্রধান তরঙ্গদৈর্ঘ্য( A D): কমলা 605 nm TYP. IF=20mA এ
ফরোয়ার্ড ভোল্টেজ(VF): কমলা 2.1V TYP. IF=20mA এ
যদি 250 OHM প্রতিরোধক সহ LED, LED 5V ভোল্টেজ দিয়ে চালিত হয় এবং MAX অপারেটিং কারেন্ট 20mA হয়।
এলইডি রঙ:
প্রধান তরঙ্গদৈর্ঘ্য( A D): সবুজ 568 nm TYP. VF=5V এ
ফরোয়ার্ড কারেন্ট(IF): সবুজ 12 mA TYP. VF=5V এ
প্রধান তরঙ্গদৈর্ঘ্য( A D): হলুদ 588 nm TYP. VF=5V এ
ফরোয়ার্ড কারেন্ট (IF): হলুদ 13 mA TYP. VF=5V এ
