পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO
মডেল নম্বার: 7498011122
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 72pcs, 576pcs
মূল্য: Supportive & Discounted
প্যাকেজিং বিবরণ: ট্রে = 72 পিসি, শক্ত কাগজ = 576 পিসি
ডেলিভারি সময়: 3 দিনের মধ্যে স্টক জাহাজে
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 4600 কে। PCS মাস
অংশ সংখ্যা: |
7498011122 |
সিরিজ: |
WE-RJ45 LAN |
ক্রস এবং ডেটাশিট: |
LPJ19911ADNL |
প্যাকেজ: |
সারফেস-মাউন্ট (SMT) |
অ্যাপ্লিকেশন: |
10/100 বেস-টি |
হিপট টেস্ট: |
2250VDC 1মিনিট। |
শিল্প তাপমাত্রা পরিসীমা: |
-40 °C থেকে +85 °C |
বিনামূল্যে নমুনা: |
পাওয়া যায় |
অংশ সংখ্যা: |
7498011122 |
সিরিজ: |
WE-RJ45 LAN |
ক্রস এবং ডেটাশিট: |
LPJ19911ADNL |
প্যাকেজ: |
সারফেস-মাউন্ট (SMT) |
অ্যাপ্লিকেশন: |
10/100 বেস-টি |
হিপট টেস্ট: |
2250VDC 1মিনিট। |
শিল্প তাপমাত্রা পরিসীমা: |
-40 °C থেকে +85 °C |
বিনামূল্যে নমুনা: |
পাওয়া যায় |

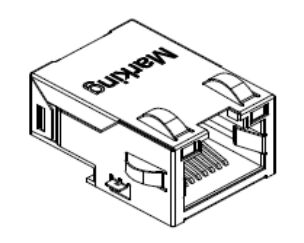

7498011122 (WE-RJ45LAN): 1-পোর্ট SMT 10/100BASE-T RJ45 জ্যাক, সমন্বিত ল্যান ট্রান্সফরমার সহ, 350µH OCL, অটো-MDIX, −40 থেকে +85°C পর্যন্ত।
The7498011122 (WE-RJ45LAN) হল একটি 1-পোর্ট, সারফেস-মাউন্ট 10/100BASE-T RJ45 সংযোগকারী, সমন্বিত ল্যান ট্রান্সফরমার সহ (magnetic + connector)। এটি অটো-MDIX সমর্থন করে, SMT/রিফ্লো অ্যাসেম্বলির জন্য অপ্টিমাইজ করা হয়েছে, শিল্প তাপমাত্রার জন্য রেট করা হয়েছে এবং এম্বেডেড, শিল্প এবং যোগাযোগ বোর্ডগুলিতে নির্ভরযোগ্য ইথারনেট সংযোগের জন্য ফেরাইট ম্যাগনেটিক্স এবং শক্তিশালী শিল্ডিং দিয়ে তৈরি করা হয়েছে।
|
অংশ নম্বর |
প্রস্তুতকারক অংশ নম্বর |
প্রস্তুতকারক |
বর্ণনা |
|
7498011122 (ভেরিয়েন্ট: 7498011122AR / 7498011122R, প্রত্যয় পরীক্ষা করুন) |
LPJ19911ADNL |
LINK-PP |
10/100M SMT RJ45 |
|
|
|||
|
পোর্ট |
অপারেটিং তাপমাত্রা |
অ্যাপ্লিকেশন |
মাউন্টিং |
|
1X1 |
-40 °C থেকে +85 °C |
10/100BASE-T (IEEE 802.3u), অটো-MDIX সমর্থন করে। |
SMT / বোর্ড-এজ (রাইট-এঙ্গেল ওরিয়েন্টেশন) |
|
|
|||
|
দিকনির্দেশ |
টার্মিনেশন |
LED রঙ |
শিল্ডিং |
|
180° অ্যাঙ্গেল (ডান) |
সোল্ডার |
Y/G |
শিল্ড করা |
|
মূল বৈশিষ্ট্য
|
|||
বৈদ্যুতিক বৈশিষ্ট্য
(পরীক্ষার শর্ত: HP/Agilent 4395A, 25 °C, আর্দ্রতা ~33%)
| পরামিতি | মান | নোট / পরীক্ষার শর্ত |
|---|---|---|
| ওপেন-সার্কিট ইন্ডাকট্যান্স (OCL) | 350 µH min. | 100 kHz / 100 mV @ 8 mA DC bias. |
| টার্নস অনুপাত | 1:1 (Tx) / 1:1 (Rx) ±2% | 100 kHz / 100 mV. |
| সন্নিবেশ ক্ষতি (IL) | ≤ −1.0 dB | 1–100 MHz (সর্বোচ্চ)। |
| রিটার্ন লস (RL) | ≥ −18 dB (1–30 MHz) ≥ −14 dB (30–60 MHz) ≥ −12 dB (60–80 MHz) ≥ −10 dB (80–100 MHz) | ডেটাশিট অনুযায়ী ফ্রিকোয়েন্সি ব্যান্ড। |
| সাধারণ-মোড প্রত্যাখ্যান (CMR) | ≥ −40 dB (1–30 MHz) ≥ −37 dB (30–60 MHz) ≥ −35 dB (60–100 MHz) | উচ্চ CMR EMI কর্মক্ষমতা সাহায্য করে। |
| ক্রসস্টক (CT) | ≤ −35 dB (1–100 MHz) | 10/100BASE-T এর জন্য সাধারণ ম্যাগজ্যাক কর্মক্ষমতা। |
| ডাইইলেকট্রিক / হিপোট | 2250 VDC / 1 মিনিট (নির্দিষ্ট পিনের মধ্যে প্রস্তুতকারকের পরীক্ষা) | সঠিক পরীক্ষার বিন্দুর জন্য ডেটাশিট দেখুন। |
