পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO
মডেল নম্বার: 0826-1C4T-23 এফ 1
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000
মূল্য: Supportive
প্যাকেজিং বিবরণ: 1200pcs carton, 50pcs ট্রে
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 4600 কে। PCS মাস
তাৎক্ষণিক বিবরণ
IEEE মান এবং সমস্ত 10/100 / 1000Base-TX ইথারনেট সঙ্গে সামঞ্জস্য
8mA ডিসি পক্ষপাত সঙ্গে 350μH সহ বিশেষ উল্লেখ
ইন্টিগ্রেটেড নকশা মূল্যবান বোর্ড স্থান রক্ষণাবেক্ষণ
1500 VRMS এর ন্যূনতম ইন্টারভিং ভাঙ্গন ভোল্টেজ
অভিযোজিত, মডুলার নকশা উচ্চ নির্ভরযোগ্যতা প্রদান করে
উন্নত crosstalk এবং সর্বোত্তম জন্য পিন সংখ্যা হ্রাস
PCB ট্রেস রাউটিং সমস্ত প্রধান ক্যারিয়ার নেটওয়ার্কের উপর সুস্পষ্ট, নেটওয়ার্ক ইন্টারফেস কার্ডের জন্য আকর্ষনীয় (এনআইসিএস)
ট্যাব আপ এবং ট্যাব ডাউন সঙ্গে চৌম্বক সংযোজকগুলির সঙ্গে / LED এর এবং ইMI ট্যাব ছাড়া
একক পোর্ট, মাল্টি-পোর্ট এবং স্ট্যাকযোগ্য কনফিগারেশন (থ্রু-হোল / এসএমটি)
বোর্ডে স্থাপন করা উপাদানগুলির সংখ্যা হ্রাস করে
বোর্ড স্থান মুক্ত করে এবং সংকেত সুরক্ষা প্রদান করে
সিস্টেমে নয়েজ হ্রাস
উন্নত নির্ভরযোগ্যতা এবং অনুকূল সিস্টেম কর্মক্ষমতা
কম সংকেত পাথ এবং সিস্টেমগুলি থেকে নির্ভরযোগ্যতা লাভ কম উপাদান ধারণকারী সুবিধা
নির্মাতারা খরচ কমানোর জন্য তাদের লক্ষ্য পৌঁছানোর সাহায্য করে
বিশেষ উল্লেখ
বৈশিষ্ট্য | গিগাবিট চৌম্বক RJ45 জ্যাক 0826-1C4T-23-F1 PCB বোর্ডে আল্ট্রা-উজ্জ্বল LEDs সহ |
| 2) এসএমটি, THT এবং THT USB এর সাথে | |
| 3) 350mH মিনিট, 8mA পক্ষপাত সঙ্গে ওসিএল | |
| 4) IEEE 802.3 এর সাথে সামঞ্জস্যপূর্ণ | |
5) এক্সটেন্ডেড তাপমাত্রা পরিসীমা 0 ° C ~ 70 ° C (বা -40 ° C ~ + 85 ° C) সহজলভ্য | |
| 6) PoE / PoE + (350mA ~ 720mA) | |
| অপারেশন / আবেদন | × ডিএসএল মডেম |
| ইএমবিডেড পিসি | |
| ল্যান অ্যাপ্লিকেশন | |
| হাব, রাউটার, সুইচ | |
| এভিআর, DVR | |
| বৈদ্যুতিক বৈশিষ্ট্য | |
| রক্ষা | সঙ্গে / ছাড়া |
| সমাপ্তি বৈশিষ্ট্য | |
| ইএমআই আঙুল | সঙ্গে / ছাড়া |
| পরিসমাপ্তি পদ্ধতি | ঝাল |
| শারীরিক বৈশিষ্ট্য | |
| এলইডি | সঙ্গে / ছাড়া |
| ইএমআই ফিংগার - শীর্ষ এবং সাইড | সঙ্গে / ছাড়া |
| লাঞ্চ ওরিয়েন্টেশন | টেপ ইউপি / ডাউন |
| পিসিবি টেল দৈর্ঘ্য | 3.5 ± 0.5 মিমি |
উচ্চতা উচ্চতর বোর্ড | ঐচ্ছিক |
| যোগাযোগ বৈশিষ্ট্য | |
| লোড | হ্যাঁ |
| যোগাযোগের ধরণ টাইপ | গর্তের দিকে |
| সংযোগকারী শৈলী | নাবিক |
কোরের সংখ্যা | 8 |
| শিল্প মান | |
| লিড মুক্ত সমালোচনার প্রক্রিয়া | ওয়েভ সিলপার 265 ° সি |
| RoHS / এলভ সম্মতি ইতিহাস | সর্বদা RoHS সঙ্গতিপূর্ণ ছিল |
| ব্যবহারের জন্য শর্তাবলী | |
| প্রযোজ্য | মুদ্রিত সার্কিট বোর্ড |
| পরিবেশের অবস্থা | অফিস / প্রাঙ্গণ |
| অপারেটিং তাপমাত্রা (° C) | 0 ° c ~ 70 ° c / -40 ° c ~ + 85 ° c |
| অন্যান্য বৈশিষ্ট্য | |
| চৌম্বক সার্কিট | 3D15 |
| স্থিতি নির্দেশক | এলইডি |
| বাম LED রঙ | ঐচ্ছিক |
| রাইট LED রঙ | ঐচ্ছিক |
| Decoupling ক্যাপাসিটর | সঙ্গে / ছাড়া |
| রিয়ার PCB গ্রাউন্ড ট্যাব | সঙ্গে / ছাড়া |
| সিংগল লিড পরিমাণ | 8 |
datasheets | গ্রীষ্ম@link-PP.com এ ই-মেইল অনুসন্ধান |
| অন্যদের নাম | LPJK0071A4NL |
LINK-PP RJ45 টেক্সাস ইন্সট্রুমেন্টের বেগলিবোন ব্লকের জন্য ডিজাইন করা হয়েছে
http://www.ti.com/tool/beaglebk#0
একটি কম খরচে, ওপেন সোর্স, এআরএম ® কর্টেক্স ™ -এএইএল 8 প্রসেসর ডেভেলপার এবং শর্ট-কাটা জন্য কমিউনিটি-সমর্থিত ডেভেলপমেন্ট প্ল্যাটফর্ম।
LINK -PP ------------ তি জন্য এম্বেডেড সিস্টেমের নিয়োগপ্রাপ্ত সরবরাহকারী এবং সমর্থক

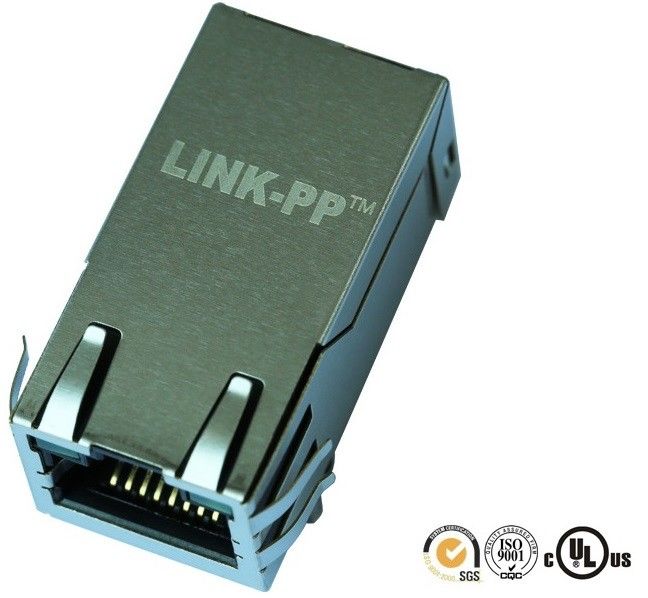

ইন্টিগ্রেটেড চৌম্বক RJ45 জ্যাক 0826-1C4T-23-F1 পিসিবি বোর্ড মধ্যে আল্ট্রা-উজ্জ্বল LEDs সঙ্গে
আমরা এই অংশ নম্বর নিচে এছাড়াও করতে পারেন | ||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||
| গিগাবিট চৌম্বক RJ45 জ্যাক 0826-1C4T-23-F1 PCB বোর্ডে আল্ট্রা-উজ্জ্বল LEDs সহ | |
| টাইপ PCB মাউন্ট | থ্রু-হোল (THT) বা শ্রীমতি |
| পোর্ট সংখ্যা | 1, ২, 4,6,8 পোর্ট এবং স্ট্যাকযোগ্য 2x1, 2x2, 2x4, 2x6 এবং 2x8 |
| শিল্ড এবং Unshield | ঢাল এবং Unshield পাওয়া যায় |
| সংযোগকারী প্রকার | RJ45 |
| POE ক্ষমতা | ইথারনেট ইন্টিগ্রেটেড উপর পাওয়ার (বা ছাড়া ছাড়া) |
| চুম্বকবিজ্ঞান | চৌম্বক ইন্টিগ্রেটেড |
| চুম্বক গতি | Magnetics 10 / 100Mbps এবং 1000Mbps |
| প্যাকেজিং | ট্রে অপশনগুলি |
| ট্যাব অবস্থান | ট্যাব উপরে এবং ট্যাব ডাউন অপশন |
| LED রঙ | ঐচ্ছিক |
| অবস্থানের সংখ্যা | 8 এবং 10 পদ বা অন্যান্য |
| পরিচিতির সংখ্যা | 8 এবং 10 টি পরিচিতি বা অন্যদের |
| RoHS সঙ্গতিপূর্ণ | হাঁ |
| ঝালাই তাপমাত্রা | 230 থেকে 240 ডিগ্রী। ডি 5-10 সেকেন্ড |
| সোলার হাই-টেম্প বিকল্প | 260 ডিগ্রী সি .5-10 সেকেন্ড |
| উচ্চ তাপমাত্রা অপশন | -40 থেকে +85 ডিগ্রী এফ |
| অপারেটিং তাপমাত্রা | -0 থেকে 70 ডিগ্রী সি |
গিগাবিট চৌম্বক RJ45 জ্যাক 0826-1C4T-23-F1 PCB বোর্ডে আল্ট্রা-উজ্জ্বল LEDs সহ
