পণ্যের বিবরণ
উৎপত্তি স্থল: গুয়াংডং, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO
মডেল নম্বার: LPJ2011CNL
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000
মূল্য: OEM Price
প্যাকেজিং বিবরণ: ট্রে প্যাকেজ: 1 ট্রেতে 50 পিসি, 1 কার্টনে 24 ট্রে, যা প্রতিটি শক্ত কাগজের 32*30*31, 8.5 KGS (1200pcs
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: TT, NET30/60/90 দিন
যোগানের ক্ষমতা: 3000000/মাস
P/N: |
LPJ2011CNL |
নমুনা: |
বিনামূল্যে উপলব্ধ |
ফাইল: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-প্যারামিটার |
জীবনচক্র: |
20 বছরেরও বেশি |
সামঞ্জস্যপূর্ণ ব্র্যান্ড: |
বেলফুস |
বন্দর সংখ্যা: |
1x1 |
ল্যাচ: |
আপ |
ডেটা রেট: |
100Base-T |
PoE: |
অ |
LED বিকল্প: |
ছাড়া |
EMl ট্যাব: |
সঙ্গে |
মাউন্ট টাইপ: |
Tht |
সোল্ডার টাইপ: |
তরঙ্গ |
অপারেটিং তাপমাত্রা পরিসীমা: |
0°C থেকে +70°C |
P/N: |
LPJ2011CNL |
নমুনা: |
বিনামূল্যে উপলব্ধ |
ফাইল: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-প্যারামিটার |
জীবনচক্র: |
20 বছরেরও বেশি |
সামঞ্জস্যপূর্ণ ব্র্যান্ড: |
বেলফুস |
বন্দর সংখ্যা: |
1x1 |
ল্যাচ: |
আপ |
ডেটা রেট: |
100Base-T |
PoE: |
অ |
LED বিকল্প: |
ছাড়া |
EMl ট্যাব: |
সঙ্গে |
মাউন্ট টাইপ: |
Tht |
সোল্ডার টাইপ: |
তরঙ্গ |
অপারেটিং তাপমাত্রা পরিসীমা: |
0°C থেকে +70°C |

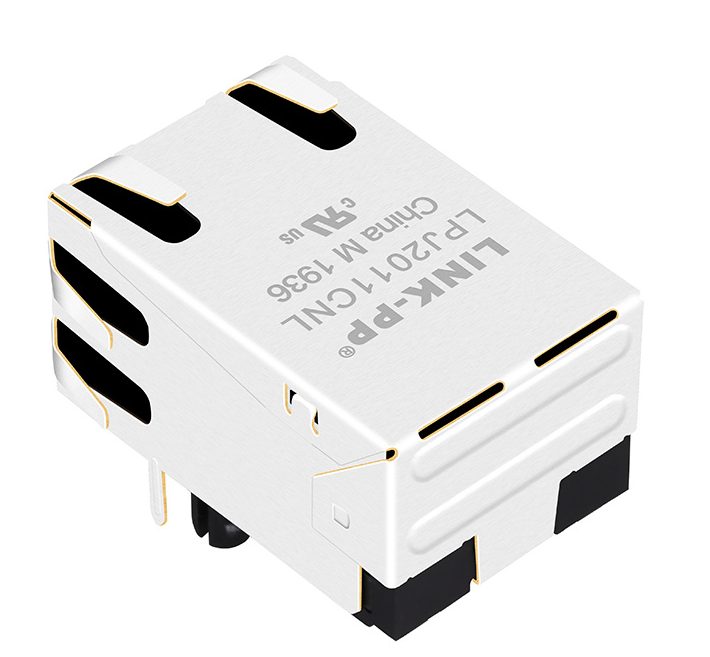

লিংক-পিপি দ্বারা এলপিজে২০১১সিএনএল একটি প্রিমিয়াম, ইন্টিগ্রেটেড চৌম্বক (আইসিএম) সহ একটি প্রিমিয়াম, সুরক্ষিত 8-পিন আরজে 45 সংযোগকারী যা স্ট্যান্ডার্ড 10/100 বেস-টি ইথারনেট নেটওয়ার্কিংয়ের জন্য ডিজাইন করা হয়েছে।স্ট্যান্ডার্ড ১x১ পোর্ট কনফিগারেশন সহ, একটি ট্যাব-আপ ডিজাইন, এবং থ্রু-হোল টেকনোলজি (টিএইচটি) মাউন্টিং, এই ম্যাগজ্যাকটি চমৎকার ইএমআই ঢাল এবং সংকেত অখণ্ডতা প্রদানের সময় পিসিবি রিয়েল এস্টেটকে অনুকূল করার জন্য ডিজাইন করা হয়েছে।
আইইইই ৮০২ এর সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ।3, RoHS, UL, এবং REACH মান, LPJ2011CNL একটি অত্যন্ত নির্ভরযোগ্য সংযোগ সমাধান যা শিল্প পিসি, স্মার্ট হোম অটোমেশন এবং ভোক্তা ইলেকট্রনিক্সে ব্যাপকভাবে ব্যবহৃত হয়।
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| ঘূর্ণন অনুপাত (±2%) | TX = 1CT:1CT, RX = 1CT:1CT |
| ইন্ডাক্ট্যান্স | 350 μH মিনিট @ 100 kHz, 0.1 V, 8 mA |
| সন্নিবেশ হ্রাস | -১.০ ডিবি ম্যাক্স (০.১ ০১০০ মেগাহার্টজ) |
| রিটার্ন লস | ১ ০৩০ মেগাহার্জঃ -২০ ডিবি মিনিট৩০ ০৬০ মেগাহার্জঃ -১৫ ডিবি মিনিট৬০ ০৮০ মেগাহার্জঃ -১০ ডিবি মিনিট |
| ক্রসস্টক | ১ ০৩০ মেগাহার্জঃ -২০ ডিবি মিনিট৩০ ০৬০ মেগাহার্জঃ -১৫ ডিবি মিনিট৬০ ০১০০ মেগাহার্জঃ -৩০ ডিবি মিনিট |
| সাধারণ মোড প্রত্যাখ্যান (সিএমআর) | -৩০ ডিবি মিনিট (১১০০ মেগাহার্টজ) |
| আইসোলেশন ভোল্টেজ (হাই-পট) | ১৫০০ ভিএসি আরএমএস ৬০ সেকেন্ড মিনিট |
| অপারেটিং তাপমাত্রা | 0°C থেকে +70°C |
| ইথারনেট স্ট্যান্ডার্ড | 10BASE-T / 100BASE-TX |
| চৌম্বকীয় সংহতকরণ | ইন্টিগ্রেটেড ল্যান ম্যাগনেটিক্স |
যদি আপনার ডিজাইনের জন্য একটি কম্প্যাক্ট এবং নির্ভরযোগ্য ইথারনেট ইন্টারফেস প্রয়োজন হয়, LPJ2011CNL RJ45 MagJack একটি শক্তিশালী ফিট।এর ইন্টিগ্রেটেড চৌম্বক 10/100 বেস-টি অ্যাপ্লিকেশনগুলির জন্য সংকেত অখণ্ডতা সমর্থন করার সময় পিসিবি ডিজাইনকে সহজতর করতে সহায়তা করেট্যাব-আপ ফর্ম ফ্যাক্টর এটিকে এমন লেআউটের জন্য উপযুক্ত করে তোলে যেখানে পোর্ট ওরিয়েন্টেশন গুরুত্বপূর্ণ, এবং কোন এলইডি নকশা এমন পণ্যগুলির জন্য মডিউলটিকে সহজ রাখে যা ভিজ্যুয়াল লিঙ্ক / কার্যকলাপের নির্দেশের প্রয়োজন হয় না।
এই মডেলটি পিন-টু-পিন সামঞ্জস্যপূর্ণ 10/100 বেস-টি আরজে 45 জ্যাকের সন্ধানকারী ক্রেতাদের জন্য একটি ব্যবহারিক পছন্দ যা প্রতিস্থাপন, পুনরায় নকশা বা মাল্টি-সোর্স সংগ্রহের কৌশলগুলিকে সমর্থন করতে পারে।
এর শক্ত সুরক্ষা এবং স্ট্যান্ডার্ড পদচিহ্নের জন্য ধন্যবাদ, এলপিজে২০১১সিএনএল অত্যন্ত বহুমুখী। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছেঃ
যদি আপনি একটিনির্ভরযোগ্য 10/100 বেস-টি RJ45 ম্যাগনেটিক জ্যাক ট্যাব-আপ ওরিয়েন্টেশন সহ, কোন LED এবং সুরক্ষিত থ্রু-হোল নির্মাণ,LPJ2011CNLআপনার পরবর্তী ইথারনেট ডিজাইনের জন্য একটি দক্ষ পছন্দ।
না. LPJ2011CNL এর জন্য ডিজাইন করা হয়েছে10/100 বেস-টিঅ্যাপ্লিকেশন, গিগাবিট ইথারনেট নয়।
না, এই মডেলটিএলইডি ছাড়াসংস্করণ।
না. LPJ2011CNL একটিনন-পিওইআরজে৪৫ ম্যাগনেটিক জ্যাক।
এটি ব্যবহার করেথ্রু-হোল টেকনোলজি (THT)পিসিবি মাউন্ট করার জন্য।
ইন্টিগ্রেটেড চৌম্বকগুলি পিসিবি ডিজাইনকে সহজতর করতে, ইথারনেট সংকেত হ্যান্ডলিং উন্নত করতে এবং প্রয়োজনীয় বাহ্যিক উপাদানগুলির সংখ্যা হ্রাস করতে সহায়তা করে।
