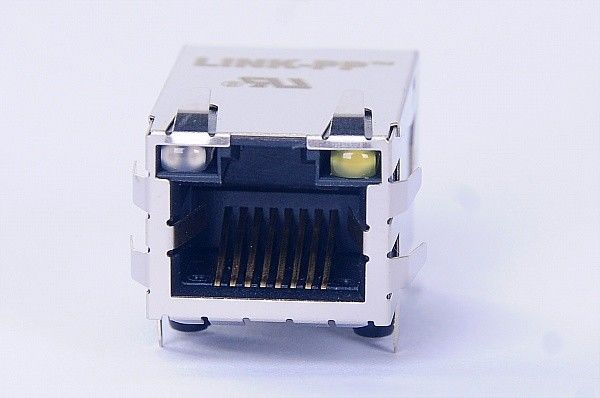

0826-1X1T-57-F 10/100 BASE-T PoE RJ45 জ্যাক আইসিএম ওজি/ওয়াই এলইডি সহ

100 BASE-T PoE RJ45 জ্যাক বৈশিষ্ট্যঃ

1. 10/100BASE-T ডাটা ট্রান্সমিশন সমর্থন করে।
2. অটোএমডিআইএক্স সমর্থন
3. 15W পর্যন্ত PoE সমর্থন করে, শক্তি এবং ডেটা ট্রান্সমিশন প্রদান করে।
4অপারেটিং তাপমাত্রা 0° থেকে +70° সেলসিয়াস পর্যন্ত।
5. RoHS সম্মতি, 10 সেকেন্ডের জন্য 260°C লোডিং।
6ট্যাব-আপ ডিজাইনের সাথে একক পোর্ট (1X1) কনফিগারেশন।
7. কমলা/সবুজ এবং হলুদ এলইডি সূচক দিয়ে সজ্জিত।
8স্ট্যান্ডার্ড উচ্চতা প্রোফাইল.
9ইলেকট্রোম্যাগনেটিক ইন্টারফারেন্স সুরক্ষার জন্য ইন্টিগ্রেটেড ইএমআই ট্যাব।
10. নিরাপদ এবং টেকসই পিসিবি মাউন্ট করার জন্য থ্রু-হোল মাউন্টিং স্টাইল।

0826-1X1T-57-F বেলফুজ ম্যাগজ্যাকের প্রয়োগসমূহঃ

• নেটওয়ার্কিং সরঞ্জাম
• ব্লেড সার্ভার বা কার্ড
• নেটওয়ার্ক ইন্টারফেস কার্ড
• ল্যাপটপ কম্পিউটার
• সঞ্চয় ব্যবস্থা
• মেজানাইন কার্ড

বৈদ্যুতিক বৈশিষ্ট্য @ ২৫°C:

1ঘুরার অনুপাতঃ 1CT: 1CT ± 2%
2. DCL @ 100KHz/100mVRMS 8MA DC BIAS: 350μH MIN।
3. ইনসার্টের ক্ষতি
100KHZ T0 100MHZ: -1.5 ডিবি ম্যাক্স।
4. রিটার্ন লস ((MIN))
২ মেগাহার্টজ-৩০ মেগাহার্টজঃ -১৬ ডিবি মিনি.
60MHZ-80MHZ: -10 dB MIN।
5. ক্রস টক
১০০ কেএইচজেড-১০০ মেগাহার্টজঃ -৩০ ডিবি মিনিট।
6. HIPOT (আইসোলেশন ভোল্টেজ) 2250 VDC
100% উত্পাদন আইইইই 802.3 বিচ্ছিন্নতা প্রয়োজনীয়তা মেনে চলার জন্য পরীক্ষিত।
7. ভারসাম্যযুক্ত ডিসি লাইন বর্তমানঃ
৩৫০ এমএ ম্যাক্স @৫৭ ভিডিসি কন্টিনিউস
500MA MAX @57 VDC 200 মিলিসেকেন্ডের জন্য

নোটঃ

1প্লাস্টিকের হাউজিং:
থার্মোপ্লাস্টিক পিএ, ব্ল্যাক ফ্লেমমেবিলিটি রেটিং উল 94 ভি-০
2যোগাযোগ:
50 মাইক্রো-ইঞ্চি হার্ড গোল্ড লেপ বা সমতুল্য।
30 মাইক্রো-ইঞ্চি মিনি নিকেল আন্ডারক্ল্যাট
3. আউটপুট পিনঃ
টিন-আচ্ছাদিত কপার ওয়্যার, DIA 0.018 ইঞ্চি।
100 মাইক্রো-ইঞ্চি মিনি ম্যাট টিন পিন সোল্ডার ডুবিয়ে আছে
4মেটাল শিল্ড:
কপার অ্যালোয়ের উপর প্লাস্টিকযুক্ত নিকেল (সমস্ত মাটি সীসা soldered হয়)
5. প্রোডাক্টটি ROHS সম্মত
6জ্যাক ক্যাভিটি এফসিসির নিয়ম ও বিধি মেনে চলে।
7. অংশটি ওয়েভ সোল্ডারিংয়ের জন্য প্রস্তাবিত, প্রস্তাবিত পিক ওয়েভ সোল্ডারিংয়ের শর্ত সর্বোচ্চ ২60 ডিগ্রি সেলসিয়াস এবং সর্বোচ্চ 10 সেকেন্ড।
