পণ্যের বিবরণ
উৎপত্তি স্থল: গুয়াংডং, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO
মডেল নম্বার: 0826-1L1T-57-F
দলিল: LPJK1014A8NL.pdf
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000
মূল্য: $0.09-$1.05
প্যাকেজিং বিবরণ: 1 ট্রেতে 50 পিসি, 1 কার্টনে 24 ট্রে, যা প্রতিটি শক্ত কাগজের 32*30*31,8.5 KGS (1200pcs)
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: TT, NET30/60/90 দিন
যোগানের ক্ষমতা: 3000000/মাস
এমপিএন: |
0826-1L1T-57-F |
সমতুল্য: |
LPJK1014A8NL |
সিরিজ: |
RJ45 MagJack ICM |
ইথারনেট স্ট্যান্ডার্ড: |
10Base-T/100Base-TX |
পোর্ট কনফিগারেশন: |
1×1 |
PoE রেটিং: |
PoE+ 30W ক্লাস |
মাউন্ট টাইপ: |
গর্তের মাধ্যমে |
এলইডি কনফিগারেশন: |
সবুজ/সবুজ-হলুদ |
ওসিএল: |
ন্যূনতম 350µH |
বিচ্ছিন্নতা ভোল্টেজ: |
2250VDC |
এমপিএন: |
0826-1L1T-57-F |
সমতুল্য: |
LPJK1014A8NL |
সিরিজ: |
RJ45 MagJack ICM |
ইথারনেট স্ট্যান্ডার্ড: |
10Base-T/100Base-TX |
পোর্ট কনফিগারেশন: |
1×1 |
PoE রেটিং: |
PoE+ 30W ক্লাস |
মাউন্ট টাইপ: |
গর্তের মাধ্যমে |
এলইডি কনফিগারেশন: |
সবুজ/সবুজ-হলুদ |
ওসিএল: |
ন্যূনতম 350µH |
বিচ্ছিন্নতা ভোল্টেজ: |
2250VDC |

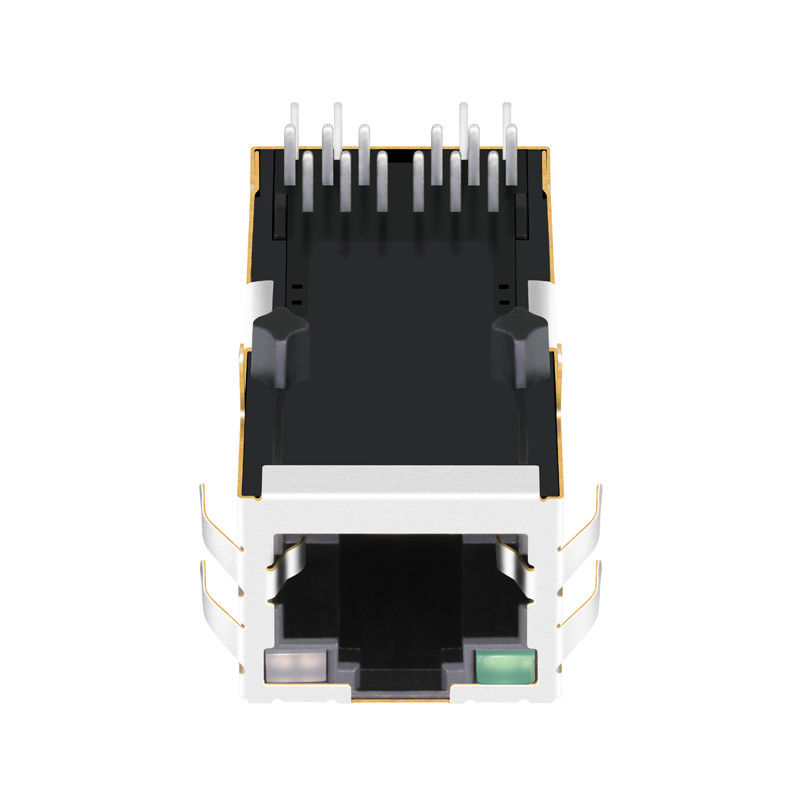

দ্য0826-1L1T-57-Fএকটি একক বন্দর (1x1)10/100 বেস-টি ফাস্ট ইথারনেট ম্যাগজ্যাকইন্টিগ্রেটেডIEEE 802.3at PoE+ (30W)প্রধান স্পেসিফিকেশনগুলির মধ্যে রয়েছে একটিট্যাব আপ (লট আপ)বন্দরের দিকনির্দেশনাথ্রু-হোলপিসিবি মাউন্ট,১৫০০ ভিআরএমডিলেক্ট্রিক বিচ্ছিন্নতা, একটি অপারেটিং তাপমাত্রা0°C থেকে +70°C, এবং সমন্বিতসবুজ (বাঁদিকে) / সবুজ-হলুদ (ডানদিকে)এটিতে অভ্যন্তরীণ চৌম্বক রয়েছে যা ৬০০ এমএ পর্যন্ত ধ্রুবক ডিসি প্রবাহের অধীনে কোর স্যাচুরেশন প্রতিরোধ করে, আইপি ক্যামেরা, ভিওআইপি হার্ডওয়্যার,এবং প্রবেশ নিয়ন্ত্রণ প্যানেল.
দ্য0826-1L1T-57-Fএটি একটি শিল্প-মানক, একক-পোর্ট (1x1) MagJack ইন্টিগ্রেটেড সংযোগকারী মডিউল (ICM) যা উচ্চ নির্ভরযোগ্যতার ডেটা ট্রান্সমিশন এবংইথারনেটের মাধ্যমে 30W পাওয়ার (PoE+). সম্পূর্ণরূপেআইইইই ৮০২.৩ ১০/১০০ বেস-টিএবংIEEE 802.3at টাইপ ২স্ট্যান্ডার্ড, এই সংযোগকারীটি একটি স্ট্যান্ডার্ড উচ্চতার RJ45 হাউজিংয়ের মধ্যে ট্রান্সমিশন ট্রান্সফরমার, সাধারণ মোড শক, বব স্মিথ প্রতিরোধের সমাপ্তি এবং উচ্চ-বর্তমান PoE + পাওয়ার ফিড সার্কিটগুলিকে একীভূত করে।
একটি সঙ্গে ইঞ্জিনিয়ারট্যাব আপ (TU)পোর্ট ওরিয়েন্টেশন, 0826-1L1T-57-F বৈশিষ্ট্য সমন্বিতসবুজ / সবুজ-হলুদ (জি/জিওয়াই)ডায়াগনস্টিক এলইডিগুলি বিশেষ আলো পাইপগুলির প্রয়োজন ছাড়াই অবিলম্বে বন্দরের অবস্থা এবং লিঙ্ক / ক্রিয়াকলাপের দৃশ্যমানতা সরবরাহ করে। এর শক্তিশালী তামা খাদের বাইরের ঢালটি সজ্জিতশীর্ষ ও পাশের ইএমআই ট্যাবএফসিসি পার্ট 15 ক্লাস বি নির্গমনের সাথে সম্মতি নিশ্চিত করে চ্যাসি প্যানেলের সাথে অবিচ্ছিন্ন গ্রাউন্ডিং যোগাযোগ নিশ্চিত করতে।0°C থেকে +70°Cতাপমাত্রা পরিসীমা, এটি আইপি নিরাপত্তা ক্যামেরা, অ্যাক্সেস কন্ট্রোল টার্মিনাল, ভিওআইপি ফোন এবং স্মার্ট আইওটি গেটওয়ের জন্য সর্বোত্তম উপাদান।
| প্যারামিটার | স্পেসিফিকেশন | স্ট্যান্ডার্ড / রেফারেন্স |
| পণ্য সিরিজ | MagJack® আইসিএম | বেল ফিউজ চৌম্বকীয় সমাধান |
| ডেটা রেট | ১০/১০০ বেস-টি (ফাস্ট ইথারনেট) | আইইইই ৮০২.৩ মেনে চলুন |
| PoE রেটিং | PoE+ ৩০ W (৬০০mA DC পর্যন্ত অবিচ্ছিন্ন) | IEEE 802.3at টাইপ ২ |
| অপারেটিং তাপমাত্রা | 0°C থেকে +70°C | বাণিজ্যিক অপারেটিং রেঞ্জ |
| সংরক্ষণ তাপমাত্রা | -40°C থেকে +85°C | প্যাকেজিং / আনমোটেড |
| ডাইলেক্ট্রিক বিচ্ছিন্নতা (ডিডব্লিউভি) | ১৫০০ ভিআরএম মিনিট | ৬০ সেকেন্ড (Pre:Sec) |
| পোর্ট কনফিগারেশন | 1x1 পোর্ট, ট্যাব আপ (লক-আপ) | স্ট্যান্ডার্ড প্রোফাইল |
| মাউন্ট স্টাইল | থ্রু-হোল মাউন্ট | ওয়েভ / হ্যান্ড সোল্ডারিং |
| ইএমআই ট্যাব | হ্যাঁ (উপরে এবং পাশ) | চ্যাসির স্প্রিং গ্রাউন্ডিং |
| RoHS সম্মতি | হ্যাঁ (RoHS 6/6 সম্মতি) | সুফিক্স "-F" নামকরণ |
| মেট্রিক | ফ্রিকোয়েন্সি রেঞ্জ | প্রযুক্তিগত সীমা | নোট |
| ঘূর্ণন অনুপাত | TX & RX চ্যানেল | 1CT:1CT (TX) / 1CT:1CT (RX) | ± 2% সেন্টার-ট্যাপড সিমেট্রিকাল |
| ওপেন সার্কিট ইন্ডাক্ট্যান্স (ওসিএল) | ১০০ কিলোহার্টজ, ১০০ এমভি | ৩৫০ μH মিনিট | 8mA DC Bias প্রয়োগ করে |
| সন্নিবেশ ক্ষতি (সর্বোচ্চ) | 1.0 মেগাহার্টজ ∙ 100 মেগাহার্টজ | -১.০ ডিবি ম্যাক্স | ফ্ল্যাট হাই ফ্রিকোয়েন্সি ট্রান্সমিশন |
| রিটার্ন লস (মিনিট) |
1.0 মেগাহার্টজ ∙ 30 মেগাহার্টজ ৩০ মেগাহার্টজ ∙ ৬০ মেগাহার্টজ ৬০ মেগাহার্টজ ∙ ৮০ মেগাহার্টজ |
-১৮ ডিবি মিনিট -১৪ ডিবি মিনিট -১২ ডিবি মিনিট |
100Ω সিস্টেম প্রতিরোধের |
| সাধারণ মোড প্রত্যাখ্যান (মিনিট) | 1.0 মেগাহার্টজ ∙ 100 মেগাহার্টজ | -30 ডিবি মিনিট | ইএমআই সাধারণ মোড হ্রাস |
| ক্রসস্টক (মিনিট) | 1.0 মেগাহার্টজ ∙ 100 মেগাহার্টজ | -৩৫ ডিবি মিনিট | চ্যানেল-টু-চ্যানেল বিচ্ছিন্নতা |
0826-1L1T-57-F এর ভিতরে, 10/100Base-TX এর জন্য ডিফারেনশিয়াল জোড়া (TX এর জন্য পিন 1/2, RX এর জন্য পিন 3/6) 1:1 বিচ্ছিন্নতা ট্রান্সফরমার এবং সাধারণ মোড শকগুলির মাধ্যমে রুট করে।ক্যাবল-সাইড ট্রান্সফরমারগুলির কেন্দ্রীয় ট্যাপগুলি সরাসরি ডেডিকেটেড PoE + পাওয়ার রেলগুলিতে সংযুক্ত হয়:
এ: যদিও রেট দেওয়া হয়0°C থেকে +70°C, বাইরের ইনস্টলেশনগুলিকে 30W PoE সার্কিট থেকে সৌর লোড এবং অভ্যন্তরীণ তাপ অপসারণের জন্য অ্যাকাউন্ট নিতে হবে।হার্ডওয়্যার ইঞ্জিনিয়ারদের শিল্প-গ্রেড ভাইবোন আপগ্রেড করা উচিত0826-1X1T-57-F (-40°C থেকে +85°C).
এ: বাম এলইডি একটি একক রঙের সবুজ ডায়োড (সাধারণত ২.১V √ ২.২V 20mA এ সামনের ড্রপ) ।ডান LED একটি দ্বৈত রঙের সবুজ / হলুদ ডায়োড অ্যান্টি-প্যারালাল বা সাধারণ-ক্যাথোডে তারযুক্ত; PHY বা SoC GPIO থেকে সিরিজ রেজিস্টারগুলির মাধ্যমে ড্রাইভ বর্তমান 10mA20mA এর মধ্যে সীমাবদ্ধ করা উচিত।
এ: প্রচলিত চৌম্বকগুলি যখন উচ্চ ডিসি স্ট্রিমগুলি ডিফারেনশিয়াল ওয়েলিংয়ের মধ্য দিয়ে যায় তখন স্যাচুরেট হয়। 0826-1L1T-57-F উচ্চ স্যাচুরেশন ফেরাইট কোরগুলির সাথে উচ্চ-বর্তমান কেন্দ্রের কলগুলি ব্যবহার করে যা বজায় রাখার জন্য পরীক্ষিত হয়≥350 μH OCL এমনকি 8mA DC বিভাজক ধ্রুবক PoE স্রোতের উপর superimposed সঙ্গে, যা নিশ্চিত করে যে, লিঙ্কগুলি একেবারে বন্ধ হবে না।
