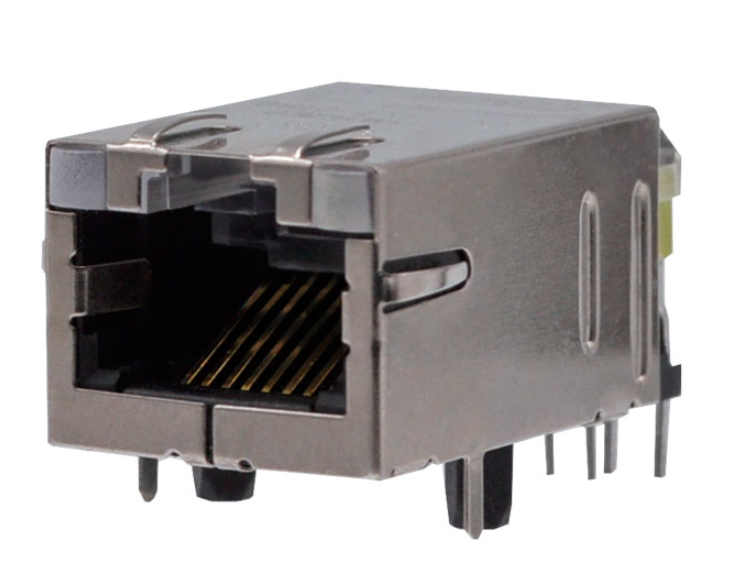

08B1-1X1T-06-F RJ45 ইন্টিগ্রেটেড কানেক্টর মডিউল 10/100BASE-T ম্যাগজ্যাক

08B1-1X1T-06-F RJ45 ইন্টিগ্রেটেড কানেক্টর মডিউল 10/100BASE-T সমর্থন, 1500Vrms বিচ্ছিন্নতা, ইন্টিগ্রেটেড ম্যাগনেটিক্স, ট্যাব-আপ ওরিয়েন্টেশন, থ্রু-হোল মাউন্টিং, এবং শিল্প ইথারনেট অ্যাপ্লিকেশনের জন্য RoHS সম্মতি সমন্বিত।

পণ্য ওভারভিউ

08B1-1X1T-06-F হল একটি অত্যন্ত নির্ভরযোগ্য, একক-পোর্ট (1x1) RJ45 ইন্টিগ্রেটেড কানেক্টর মডিউল (ICM) যা 10/100BASE-T নেটওয়ার্কিং অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। পিসিবি স্পেস বাঁচাতে এবং ইএমআই কমাতে ইন্টিগ্রেটেড ম্যাগনেটিক্সের সাথে ইঞ্জিনিয়ারড, এই ম্যাগজ্যাকে একটি স্ট্যান্ডার্ড হাইট প্রোফাইল, ট্যাব-আপ পোর্ট কনফিগারেশন এবং শক্তিশালী ইএমআই শিল্ডিং বৈশিষ্ট্য রয়েছে। এটি থ্রু হোল মাউন্ট (THT) ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে এবং IEEE 802.3 আইসোলেশন প্রয়োজনীয়তাগুলি মেনে চলার জন্য পুঙ্খানুপুঙ্খভাবে পরীক্ষা করা হয়েছে, এটি টেলিকমিউনিকেশন, শিল্প নেটওয়ার্কিং এবং ভোক্তা ইলেকট্রনিক্সের জন্য একটি আদর্শ পছন্দ করে তুলেছে।

08B1-1X1T-06-F এর মূল বৈশিষ্ট্য

• একক-পোর্ট RJ45 ইন্টিগ্রেটেড সংযোগকারী মডিউল (ICM)
• IEEE 802.3 10BASE-T এবং 100BASE-TX ইথারনেট সমর্থন করে
• ইন্টিগ্রেটেড আইসোলেশন ট্রান্সফরমার এবং কমন-মোড ফিল্টারিং
• 1x1 পোর্ট কনফিগারেশন
• ট্যাব-আপ পোর্ট ওরিয়েন্টেশন
• LED সূচক নেই
• মাধ্যমে-গর্ত PCB মাউন্ট
• 1500Vrms বিচ্ছিন্নতা ভোল্টেজ
• চমৎকার EMI দমন কর্মক্ষমতা
• RoHS অনুগত
• UL স্বীকৃত উপাদান
• FCC পার্ট 68 কমপ্লায়েন্ট জ্যাক ক্যাভিটি
• অপারেটিং তাপমাত্রা: 0°C থেকে +70°C

বৈদ্যুতিক কর্মক্ষমতা

08B1-1X1T-06-F ফাস্ট ইথারনেট সিগন্যাল অখণ্ডতার প্রয়োজনীয়তা পূরণ করার জন্য ইঞ্জিনিয়ার করা হয়েছে।

1. ট্রান্সফরমার বৈশিষ্ট্য

2. সন্নিবেশ ক্ষতি

কম সন্নিবেশ ক্ষতি ইথারনেট লিঙ্ক জুড়ে সংকেত শক্তি সংরক্ষণ করতে সাহায্য করে, স্থিতিশীল নেটওয়ার্ক কর্মক্ষমতা নিশ্চিত করে।

3. রিটার্ন লস

রিটার্ন ক্ষতি কর্মক্ষমতা সংকেত প্রতিফলন কমিয়ে এবং যোগাযোগ নির্ভরযোগ্যতা উন্নত.

4. Crosstalk পারফরম্যান্স (TX-RX)

5. কমন মোড প্রত্যাখ্যান (CMR)

ইন্টিগ্রেটেড ম্যাগনেটিক্স 70 dB পর্যন্ত কমন-মোড শব্দ দমন করে, সিগন্যালের অখণ্ডতা বজায় রাখতে, EMI নির্গমন কমাতে এবং শিল্প ও এমবেডেড নেটওয়ার্কিং অ্যাপ্লিকেশনগুলিতে ইথারনেট নির্ভরযোগ্যতা উন্নত করতে সহায়তা করে।

08B1-1X1T-06-F RJ45 সংযোগকারী অঙ্কন

যান্ত্রিক এবং উপাদান বিশেষ উল্লেখ

স্থায়িত্ব এবং স্থিতিশীল বৈদ্যুতিক সংযোগের জন্য প্রকৌশলী, 08B1-1X1T-06-F মানক উত্পাদন প্রক্রিয়া সহ্য করার জন্য নির্মিত প্রিমিয়াম সামগ্রী ব্যবহার করে।

হাউজিং

• উচ্চ-তাপমাত্রা থার্মোপ্লাস্টিক PBT
• UL94V-0 শিখা-প্রতিরোধী রেটিং

কলাই যোগাযোগ

• 15 মাইক্রো-ইঞ্চি শক্ত সোনার প্রলেপ
• বর্ধিত জারা প্রতিরোধের
• উন্নত যোগাযোগের নির্ভরযোগ্যতা

পিন

• টিনের প্রলিপ্ত তামার তার
• ব্যাস: 0.018 ইঞ্চি

ঢাল

• তামা খাদ নির্মাণ
• প্রি-প্লেটেড নিকেল ফিনিস
• সোল্ডার-ডুবানো স্থল লিড

এই উপকরণগুলি অপারেটিং পরিবেশের দাবিতে দীর্ঘমেয়াদী স্থায়িত্ব এবং স্থিতিশীল বৈদ্যুতিক কর্মক্ষমতা প্রদান করে।

সম্মতি এবং সার্টিফিকেশন

08B1-1X1T-06-F প্রধান শিল্প প্রয়োজনীয়তা মেনে চলে:

• IEEE 802.3 ইথারনেট মান
• RoHS পরিবেশগত সম্মতি
• FCC পার্ট 68 সাবপার্ট F
• UL স্বীকৃত উপাদান
• CURus সার্টিফিকেশন
• 1500Vrms বিচ্ছিন্নতা প্রয়োজন

UL ফাইল নম্বর:

• E196366
• E169987

এই শংসাপত্রগুলি পণ্যের অনুমোদনগুলিকে স্ট্রিমলাইন করতে এবং বিশ্বব্যাপী স্থাপনার সামঞ্জস্য নিশ্চিত করতে সহায়তা করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

1. 08B1-1X1T-06-F কি গিগাবিট ইথারনেটের জন্য উপযুক্ত?

না। এই ICM বিশেষভাবে 10BASE-T এবং 100BASE-TX ফাস্ট ইথারনেট অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। গিগাবিট ইথারনেটের জন্য 1000BASE-T অপারেশন সমর্থনকারী একটি ভিন্ন চৌম্বকীয় আর্কিটেকচার প্রয়োজন।

2. 08B1-1X1T-06-F কি PoE সমর্থন করে?

না। এই সংস্করণটি নন-PoE RJ45 ICM হিসাবে শ্রেণীবদ্ধ করা হয়েছে।

3. মডিউলটি কোন বিচ্ছিন্নতা ভোল্টেজ প্রদান করে?

ইন্টিগ্রেটেড ম্যাগনেটিক্স 1500Vrms বিচ্ছিন্নতা প্রদান করে, IEEE 802.3 বিচ্ছিন্নতা প্রয়োজনীয়তা পূরণ করে।

4. LEDs অন্তর্ভুক্ত?

নং। 08B1-1X1T-06-F হল একটি নো-এলইডি কনফিগারেশন এমন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেখানে বাহ্যিক স্থিতি ইঙ্গিতের প্রয়োজন নেই।

5. কি মাউন্ট শৈলী ব্যবহার করা হয়?

সংযোগকারী দৃঢ় যান্ত্রিক ধারণ এবং সোল্ডার জয়েন্ট নির্ভরযোগ্যতার জন্য থ্রু-হোল মাউন্টিং ব্যবহার করে।
