HY911105A 10/100Base-T ম্যাগনেটিক RJ45 কানেক্টর এলইডি সহ

দ্যHY911105Aএকটিইন্টিগ্রেটেড ম্যাগনেটিক্স এবং এলইডি সহ এক-পোর্ট 10/100Base-T RJ45 সংযোগকারী, ইথারনেট-সক্ষম এমবেডেড সিস্টেম, শিল্প নিয়ামক এবং নেটওয়ার্ক ডিভাইসে ব্যাপকভাবে ব্যবহৃত হয়।

বোর্ড ট্রান্সফরমার বিচ্ছিন্নতা এবং LED নির্দেশক সঙ্গে, HY911105A সাহায্য করেপিসিবি ডিজাইন সহজ করুন,BOM খরচ কমাতে, এবংআইইইই 802.3 সামঞ্জস্যপূর্ণ ইথারনেট কর্মক্ষমতা নিশ্চিত করুন.

✔ ভর উৎপাদন জন্য উপযুক্ত
✔ ব্যাপকভাবে পাওয়া যায় এবং সহজেই উৎস খুঁজে পাওয়া যায়
✔ সাধারণভাবে একটি ড্রপ ইন রেফারেন্স ডিজাইন অংশ হিসাবে ব্যবহৃত

এর মূল বৈশিষ্ট্যHY911105A

• একক বন্দর RJ45 (8P8C),10/100বেস-টি
• ইন্টিগ্রেটেড চুম্বক(কোনও বাহ্যিক ট্রান্সফরমারের প্রয়োজন নেই)
• অন্তর্নির্মিত এলইডিলিঙ্ক / ক্রিয়াকলাপ নির্দেশের জন্য
• ১৫০০ ভিআরএম আইসোলেশন(ইথারনেট স্ট্যান্ডার্ড সাপেক্ষে)
• ≥350 μH OCL @ 100 kHz, 8 mA
• থ্রু-হোল পিসিবি মাউন্ট, ডান কোণ ওরিয়েন্টেশন
• ইএমআই সুরক্ষার জন্য সুরক্ষিত নকশা
• RoHS মেনে চলুন

বৈদ্যুতিক ও যান্ত্রিক বিশেষ উল্লেখ

HY911105Aডেটা শীট এবং অঙ্কন

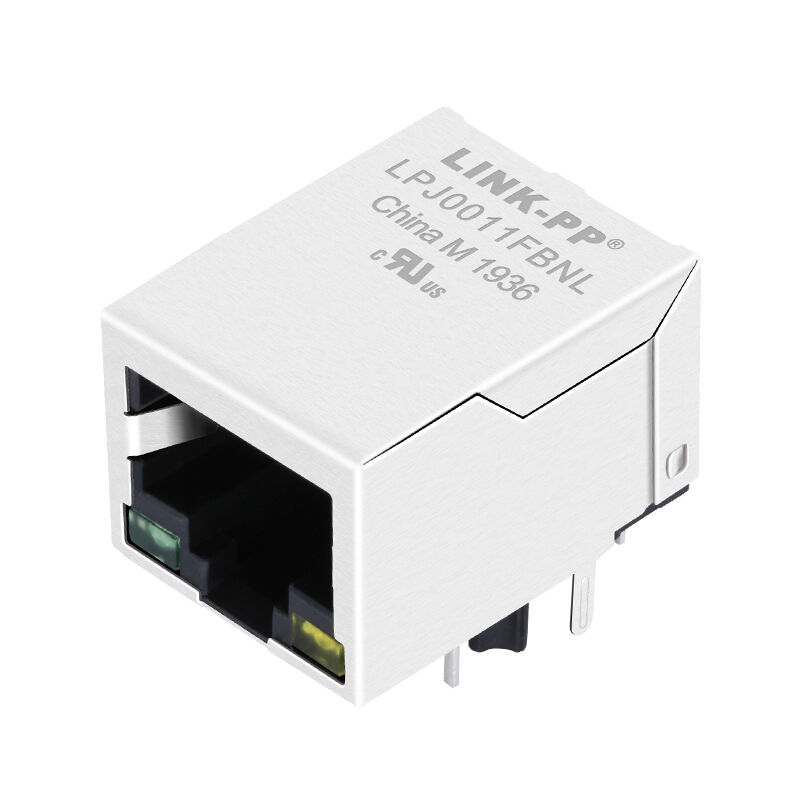

LINK-PP LPJ0011FBNL একক পোর্ট 10/100Base-T RJ45 সংযোজকগুলির সাথে ইন্টিগ্রেটেড চৌম্বকগুলি প্রায়শই বিবেচনা করা হয়কার্যকরীভাবে সামঞ্জস্যপূর্ণHY911105A এর সাথে।

সর্বদা যাচাই করুনপিনআউট, এলইডি মেরুকরণ এবং পদচিহ্নসরাসরি প্রতিস্থাপনের আগে।

সাধারণ অ্যাপ্লিকেশন

HY911105A সাধারণত নিম্নলিখিত ক্ষেত্রে ব্যবহৃত হয়ঃ

• ইথারনেট-সক্ষম এমবেডেড বোর্ড
• রাউটার, সুইচ এবং অ্যাক্সেস ডিভাইস
• আইপি ক্যামেরা এবং নিরাপত্তা ব্যবস্থা
• শিল্প নিয়ন্ত্রণ ও অটোমেশন সরঞ্জাম
• আইওটি গেটওয়ে এবং যোগাযোগ মডিউল

প্রায়শই জিজ্ঞাসিত প্রশ্ন

1. HY911105A কি ১০০ এমবিপিএস ইথারনেটের জন্য উপযুক্ত?
হ্যাঁ, এটি আইইইই ৮০২.৩ ১০/১০০ বেজ-টি ইথারনেট অ্যাপ্লিকেশন সম্পূর্ণরূপে সমর্থন করে।

2HY911105A এর জন্য কি বাইরের ট্রান্সফরমার দরকার?
না, ম্যাগনেটিকগুলো RJ45 সংযোগকারীর ভিতরে সংহত করা আছে।

3. HY911105A কে HR911105A দিয়ে প্রতিস্থাপন করা যাবে?
অনেক ডিজাইনে, হ্যাঁ, তবে, পিনআউট এবং LED কনফিগারেশন প্রতিস্থাপনের আগে যাচাই করা উচিত।

4HY911105A কি RoHS মেনে চলে?
হ্যাঁ, এটি RoHS-সম্মত পণ্যগুলির জন্য উপযুক্ত।
