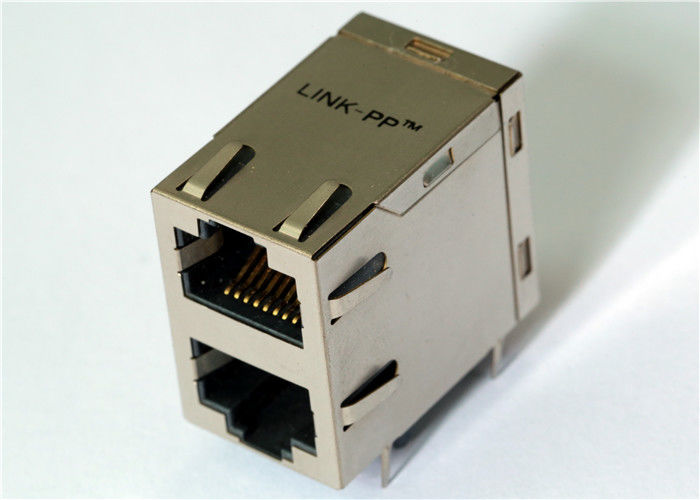

615016240521 2x1 পোর্ট ক্যাট 3 মডুলার জ্যাক অনুভূমিক ঢালযুক্ত RJ45

615016240521 হল একটি 2x1 পোর্ট ক্যাট 3 মডুলার জ্যাক যার সাথে অনুভূমিক শিল্ডেড ডিজাইন, ট্যাব আপ এবং ডাউন ওরিয়েন্টেশন, ইএমআই স্প্রিং কন্টাক্ট, 1.5 এ রেটিং এবং নির্ভরযোগ্য বোর্ড-লেভেল কানেক্টিভিটির জন্য ট্রে প্যাকেজিং।

615016240521 2x1 ক্যাট 3 মডুলার জ্যাকগুলির স্পেসিফিকেশন

615016240521 2x1 অনুভূমিক RJ45 এর মূল বৈশিষ্ট্য

• 2×1 ডুয়াল স্ট্যাকড পোর্ট ডিজাইন:সঙ্গে অনুভূমিক RJ45 মডুলার জ্যাকউপরে এবং নিচে ট্যাব করুনস্থান-সংরক্ষণের জন্য কনফিগারেশন, উচ্চ-ঘনত্বের PCB লেআউট।
• উন্নত ইএমআই শিল্ডিং:ইন্টিগ্রেটেড সঙ্গে সম্পূর্ণরূপে রক্ষা হাউজিংEMI প্যানেলের আঙ্গুলগ্রাউন্ডিং কর্মক্ষমতা উন্নত করতে এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ কমাতে।
• CAT 3 সংযোগ:স্ট্যান্ডার্ডCAT 3, 8P8C (8-পজিশন, 8-যোগাযোগ)ভয়েস এবং কম গতির ডেটা যোগাযোগ অ্যাপ্লিকেশনের জন্য ইন্টারফেস।
• নির্ভরযোগ্য যান্ত্রিক কর্মক্ষমতা:পর্যন্ত জন্য ডিজাইন করা হয়েছে500 সঙ্গম চক্র, নির্ভরযোগ্য দীর্ঘমেয়াদী অপারেশন নিশ্চিত করা.
• মজবুত নির্মাণ:বৈশিষ্ট্য aPBT UL94 V-0 হাউজিং, নির্বাচনী স্বর্ণ-ধাতুপট্টাবৃত তামা খাদ পরিচিতি, এবং স্থায়িত্ব এবং স্থিতিশীল বৈদ্যুতিক যোগাযোগের জন্য নিকেল-ধাতুপট্টাবৃত ব্রোঞ্জ ঢাল।
• বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা:থেকে অপারেশন সমর্থন করে-40°C থেকে +85°C, শিল্প এবং বাণিজ্যিক পরিবেশের জন্য উপযুক্ত.
• উত্পাদন বন্ধুত্বপূর্ণ:জন্য অপ্টিমাইজ করা হয়েছেতরঙ্গ সোল্ডারিংপ্রক্রিয়া এবং সরবরাহ করা হয়ট্রে প্যাকেজিংদক্ষ সমাবেশের জন্য।
• পরিবেশগত সম্মতি:সঙ্গে সম্পূর্ণরূপে অনুগতRoHS (2011/65/EU এবং 2015/863)এবংপৌঁছানপরিবেশগত মান

615016240521 ডেটাশিট

1. 615016240521 ডেটাশিট - মাত্রা (মিমি)

2. 615016240521 ডেটাশিট - প্রস্তাবিত গর্ত প্যাটার্ন (মিমি)

সোল্ডারিং এবং প্যাকেজিং তথ্য

দক্ষ, উচ্চ-ভলিউম উত্পাদনের জন্য ডিজাইন করা হয়েছে,615016240521 2×1 Port CAT 3 মডুলার জ্যাকস্ট্যান্ডার্ড ওয়েভ সোল্ডারিং প্রক্রিয়ার জন্য অপ্টিমাইজ করা হয় এবং যোগাযোগ রক্ষা করতে এবং পরিবহন এবং সমাবেশের সময় সংযোগকারীর অখণ্ডতা বজায় রাখতে নিরাপদ ট্রে প্যাকেজিংয়ে সরবরাহ করা হয়।

দ্রষ্টব্য:PCB ফুটপ্রিন্ট সুপারিশের জন্য, 3D CAD মডেল, যান্ত্রিক অঙ্কন এবং অতিরিক্ত অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং তথ্য615016240521 2×1 Port CAT 3 মডুলার জ্যাক, দয়া করেআমাদের সাথে যোগাযোগ করুন.

615016240521 Modular Jack সম্পর্কিত প্রায়শ জিজ্ঞাস্য প্রশ্নাবলী

আপনার নকশা প্রয়োজন হলে একটি2x1 স্ট্যাকড মডুলার জ্যাকসঙ্গেশিল্ডিং, ইএমআই সমর্থন, এবং স্থিতিশীল ক্যাট 3 কর্মক্ষমতা, 615016240521 বৈদ্যুতিক রেটিং, যান্ত্রিক শক্তি এবং সমাবেশ দক্ষতার একটি ব্যবহারিক ভারসাম্য অফার করে। এর অনুভূমিক, ট্যাব আপ এবং ডাউন স্ট্রাকচার কম্প্যাক্ট লেআউটের জন্য বিশেষভাবে উপযোগী যেখানে বোর্ড স্পেস, শিল্ডিং এবং কানেক্টর অ্যাক্সেসিবিলিটি সবকিছুই গুরুত্বপূর্ণ।

প্রশ্ন 1: 615016240521 কিসের জন্য ব্যবহার করা হয়?

এটি একটি2x1 পোর্ট ক্যাট 3 মডুলার জ্যাককমপ্যাক্ট কানেক্টিভিটি ডিজাইনে ব্যবহৃত হয় যার জন্য শিল্ডেড মডুলার কানেকশন পয়েন্ট প্রয়োজন, বিশেষ করে লিগ্যাসি ভয়েস বা কম-স্পিড কমিউনিকেশন অ্যাপ্লিকেশনের জন্য।

প্রশ্ন 2: এই মডুলার জ্যাকে কি EMI সুরক্ষা অন্তর্ভুক্ত রয়েছে?

হ্যাঁ। এটা বৈশিষ্ট্য aবিল্ট-ইন ইএমআই প্যানেল স্প্রিংএবং কঝাল ধাতব হাউজিংইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য উন্নত করতে সাহায্য করতে।

প্রশ্ন 3: এটি কি একটি 8P8C সংযোগকারী?

হ্যাঁ। সংযোগকারী একটি ব্যবহার করে8P8C যোগাযোগ কনফিগারেশন, যা সাধারণত মডুলার জ্যাক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।

প্রশ্ন 4: অপারেটিং তাপমাত্রা পরিসীমা কি?

অপারেটিং তাপমাত্রা পরিসীমা হয়-40 °C থেকে +85 °C.

প্রশ্ন 5: পণ্যটি কীভাবে প্যাকেজ করা হয়?

এটি সরবরাহ করা হয়ট্রে প্যাকেজিং, সঙ্গেট্রে প্রতি 60 টুকরাএবংশক্ত কাগজ প্রতি 720 টুকরা.
