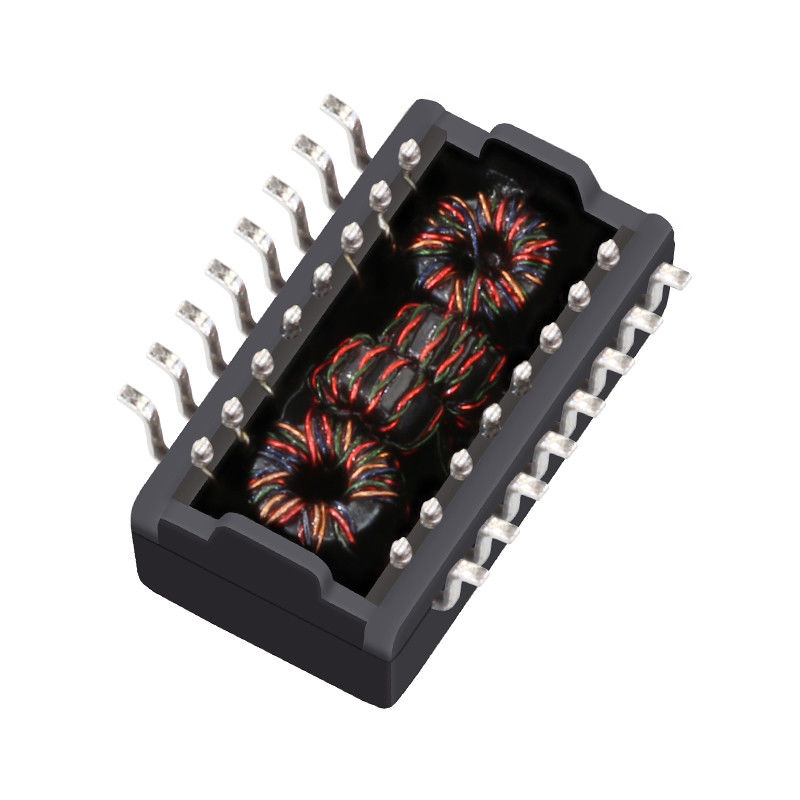

TG110-A050N2LF 10/100BASE-TX অটোমোটিভ ইথারনেট ট্রান্সফরমার SMT

দ্যTG110-A050N2LFএটি একটি উচ্চ-পারফরম্যান্স, অটোমোটিভ-গ্রেড এসএমটি (পৃষ্ঠ মাউন্ট প্রযুক্তি) ট্রান্সফরমার যা 10/100BASE-TX ইথারনেট অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে ডিজাইন করা হয়েছে।এই একক বন্দর উপাদান সম্পূর্ণরূপেAEC-Q200 যোগ্যতা, কঠোর অটোমোবাইল পরিবেশে প্রয়োজনীয় সর্বোচ্চ স্তরের নির্ভরযোগ্যতা এবং স্থায়িত্ব নিশ্চিত করে।

কমপ্যাক্ট এসএমডি ফুটপ্রিন্ট দিয়ে ডিজাইন করা, টিজি১১০-এ০৫০এন২এলএফ সমালোচনামূলক গ্যালভানিক বিচ্ছিন্নতা এবং সংকেত কন্ডিশনার প্রদান করে,আধুনিক যানবাহনে উচ্চ গতির তথ্য যোগাযোগের জন্য এটি একটি অপরিহার্য উপাদান হয়ে উঠেছে।.

• অটোমোটিভ গ্রেড নির্ভরযোগ্যতাঃসম্পূর্ণরূপে সঙ্গতিপূর্ণAEC-Q200যান্ত্রিক চাপ এবং পরিবেশগত পরিবর্তনগুলির অধীনে পারফরম্যান্স গ্যারান্টি।
• অপ্টিমাইজড সিগন্যাল ইন্টিগ্রিটিঃবৈশিষ্ট্য1CT:1CT ঘুরার অনুপাতউভয় প্রেরণ এবং গ্রহণ চ্যানেলের জন্য, চমৎকার প্রতিবন্ধকতা ম্যাচিং প্রদান করে।
• উচ্চ বিচ্ছিন্নতাঃঅফারহাই-পট 1500Vrmsসুরক্ষা, ভোল্টেজ এবং গোলমাল থেকে সংবেদনশীল PHY চিপ রক্ষা।
• কম পরজীবীঃসর্বাধিক ইন্টার-উইন্ডিং ক্যাপাসিট্যান্স (Cw/w) শুধুমাত্র৩৫ পিএফএবং একটি কমডিসিআর ০.৯Ω, এটি সংকেত বিকৃতি এবং সন্নিবেশ হারকে হ্রাস করে।
• শক্তিশালী এসএমটি প্যাকেজিংঃএটি স্বয়ংক্রিয় পিক-এন্ড-প্লেস সমাবেশের জন্য ডিজাইন করা হয়েছে, যা উত্পাদন ব্যয় হ্রাস করে এবং পিসিবি স্পেস দক্ষতা উন্নত করে।

10/100BASE-TX SMT ট্রান্সফরমারের প্রযুক্তিগত বিবরণ

TG110-A050N2LF অটোমোটিভ ইথারনেট ট্রান্সফরমারের সাধারণ অ্যাপ্লিকেশন

• অটোমোটিভ ইনফোটেইনমেন্ট সিস্টেম
• গাড়ির ইথারনেট সংযোগ
• 10/100BASE-TX যোগাযোগ মডিউল
• অটোমোটিভ নেটওয়ার্কিং হার্ডওয়্যার
• AEC-Q200 যোগ্যতা প্রয়োজন কমপ্যাক্ট SMD চৌম্বক ডিজাইন

গুণমান ও সম্মতি

TG110-A050N2LF সীসা মুক্ত এবং RoHS অনুগত। এর AEC-Q200 যোগ্যতা মানে এটি তাপমাত্রা চক্র, আর্দ্রতা পক্ষপাত, যান্ত্রিক শক,এবং কম্পন, যা নিশ্চিত করে যে এটি বিশ্বব্যাপী অটোমোবাইল সরবরাহ চেইনের কঠোর চাহিদা পূরণ করে।

এইসি-কিউ২০০ ইথারনেট ট্রান্সফরমার সম্পর্কে প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

TG110-A050N2LF হল ইঞ্জিনিয়ারদের জন্য একটি কার্যকর ফিট যা একটি ট্রান্সফরমার খুঁজছে যা বৈদ্যুতিক কর্মক্ষমতা এবং অটোমোটিভ যোগ্যতার সাথে ভারসাম্য বজায় রাখে।৩৫০ μH ওসিএল,নিম্ন 0.9Ω ডিসিআর, এবং35pF ক্যাপাসিটেন্স সীমাএকটি কার্যকর সংকেত সংক্রমণ সমর্থন, যখন1500Vrms হাই-পট রেটিংইথারনেট অ্যাপ্লিকেশনের জন্য বিচ্ছিন্নতা নির্ভরতা যোগ করে।

Q1: TG110-A050N2LF কিসের জন্য ব্যবহৃত হয়?

এটি একটি এসএমডি একক-পোর্ট 10/100BASE-TX অটোমোটিভ ইথারনেট ট্রান্সফরমার যা অটোমোটিভ ইনফোটেন্টমেন্ট এবং অনুরূপ নেটওয়ার্কযুক্ত সিস্টেমগুলির জন্য ডিজাইন করা হয়েছে।

প্রশ্ন ২ঃ TG110-A050N2LF কি AEC-Q200 যোগ্য?

হ্যাঁ, ডাটা শীটে লেখা আছে যে এটা AEC-Q200 যোগ্য।

প্রশ্ন ৩ঃ TG110-A050N2LF-এর ঘূর্ণন অনুপাত কত?

বাঁক অনুপাত 1CT: 1CT।

প্রশ্ন 4: অপারেটিং তাপমাত্রা পরিসীমা কি?

তালিকাভুক্ত অপারেটিং তাপমাত্রা পরিসীমা 0 থেকে +70°C।

Q5: এটি কোন বিচ্ছিন্নতা রেটিং প্রদান করে?

ট্রান্সফরমারটি 1500Vrms হাই-পট এ নির্দিষ্ট করা হয়েছে।
