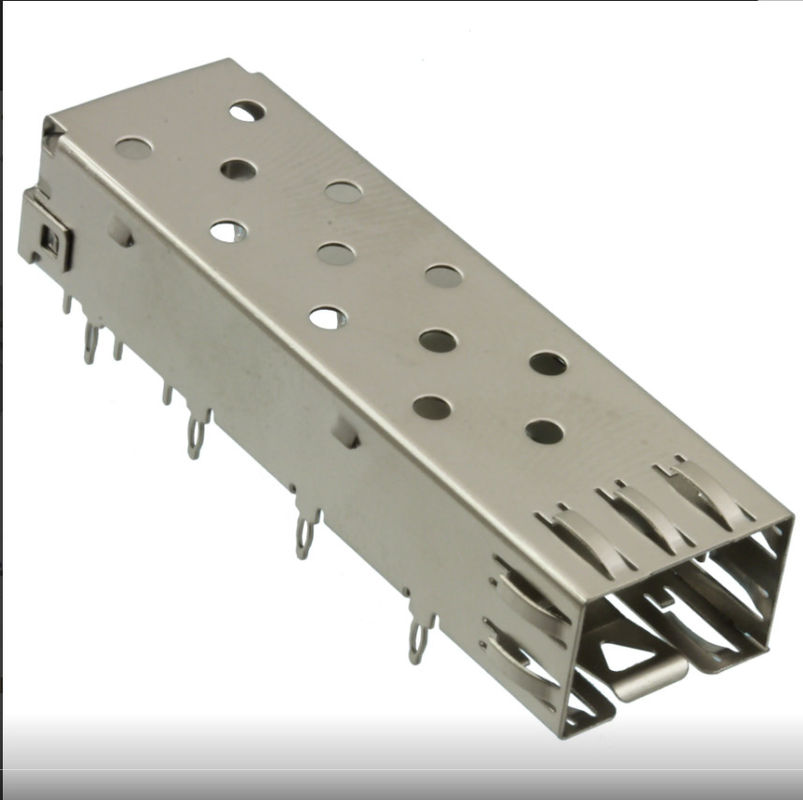

2227302-1 4Gb/S SFP কেজ একক পিস প্রেস-ফিট সংযোগকারী

দ্য2227302-1 এসএফপি কেজএকটিএক-পোর্ট 1x1 এসএফপি কেজ সংযোগকারীকমপ্যাক্ট, উচ্চ নির্ভরযোগ্য নেটওয়ার্কিং হার্ডওয়্যারের জন্য ডিজাইন করা হয়েছে।প্রেস ফিট-থ্রু-হোল মাউন্ট স্টাইলএবংস্টেইনলেস স্টীল খাঁচা উপাদান, এই এসএফপি খাঁচাটি নিরাপদ পিসিবি সংহতকরণ, শক্তিশালী ইএমআই সুরক্ষা এবং চাহিদাপূর্ণ সিস্টেম পরিবেশে স্থিতিশীল যান্ত্রিক কর্মক্ষমতা সমর্থন করে।

একটি সঙ্গেসর্বোচ্চ ডেটা রেট ৪ গিগাবাইট/সেকেন্ড, 2227302-1 খাঁচা এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে নির্ভরযোগ্য অপটিক্যাল মডিউল ধরে রাখা, দক্ষ সুরক্ষা এবংএসএফপি এমএসএ-সম্মত ট্রান্সিভার. এটালাইট পাইপ নেইকনফিগারেশনটি এমন ডিজাইনের জন্য এটি একটি সহজ পছন্দ করে যা ইন্টিগ্রেটেড অপটিক্যাল ইঙ্গিত চ্যানেলগুলির প্রয়োজন হয় না।

2227302-1 SFP Cage এর প্রযুক্তিগত বিবরণ

1. শারীরিক বিন্যাস

2. পারফরম্যান্স ও পরিবেশগত

2227302-1 প্রেস ফিট এসএফপি কেজের বৈশিষ্ট্য

1. কম্প্যাক্ট 1x1 পোর্ট কনফিগারেশনঃ 2227302-1 একটিএকক-পোর্ট SFP খাঁচাএটি স্পেস সচেতন নেটওয়ার্ক সরঞ্জামগুলির জন্য ডিজাইন করা হয়েছে। এর কমপ্যাক্ট পদচিহ্ন এটিকে এমন সিস্টেমগুলির জন্য একটি দুর্দান্ত বিকল্প করে তোলে যেখানে পিসিবি রিয়েল এস্টেট সীমিত।

2. প্রেস-ফিট-থ্রু-হোল মাউন্টঃ এই খাঁচা একটি ব্যবহার করেপ্রেস ফিট-থ্রু-হোল পিসিবি মাউন্ট স্টাইল, শক্তিশালী যান্ত্রিক ধরে রাখা এবং সামঞ্জস্যপূর্ণ সমাবেশ কর্মক্ষমতা নিশ্চিত করতে সহায়তা করে। প্রেস ফিট ইনস্টলেশন উচ্চ-ভলিউম উত্পাদনে নির্ভরযোগ্য উত্পাদন কর্মপ্রবাহকে সমর্থন করে।

3স্টেইনলেস স্টীল নির্মাণঃ খাঁচা থেকে তৈরি0.25 মিমি পুরু স্টেইনলেস স্টীল, একটি শক্তিশালী এবং টেকসই যান্ত্রিক কাঠামো প্রদান করে। উপাদানটি ইএমআই শেল্ডিং কর্মক্ষমতা সমর্থন করার সময় সংযোগকারী স্থিতিশীলতা বজায় রাখতে সহায়তা করে।

4. ইএমআই শেল্ডড স্ট্রাকচারঃ নকশায় অন্তর্ভুক্ত রয়েছেঅভ্যন্তরীণ এবং বাহ্যিক ইএমআই স্প্রিংসইলেকট্রোম্যাগনেটিক হস্তক্ষেপ হ্রাস এবং সংবেদনশীল নেটওয়ার্কিং অ্যাপ্লিকেশনগুলিতে সংকেত অখণ্ডতা উন্নত করতে সহায়তা করার জন্য।

5. এসএফপি এমএসএ সম্মতিঃ খাঁচাটিএসএফপি এমএসএ-সম্মত ট্রান্সসিভারগুলির সাথে মিলিত, এটি স্ট্যান্ডার্ড এসএফপি ভিত্তিক প্ল্যাটফর্ম ডিজাইনের জন্য উপযুক্ত।

6. কোন লাইট পাইপঃ এই সংস্করণ সরবরাহ করা হয়লাইট পাইপ ছাড়া, যা বিকল্প এলইডি ব্যবস্থা ব্যবহার করে বা ইন্টিগ্রেটেড অপটিক্যাল সূচকগুলির প্রয়োজন হয় না এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ।

2227302-1 একক টুকরাএসএফপি কেজ অঙ্কন

পিসিবি ডিজাইন ও ইন্টিগ্রেশন প্রয়োজনীয়তাঃ

সর্বোত্তম পারফরম্যান্স এবং যান্ত্রিক ফিট নিশ্চিত করার জন্য, নিম্নলিখিত PCB স্পেসিফিকেশনগুলি সুপারিশ করা হয়ঃ

• সর্বনিম্ন পিসিবি বেধ (একতরফা):1.50 মিমি [.059 ইঞ্চি]
• ন্যূনতম পিসিবি বেধ (ডাবল সাইড):3.00 মিমি
• গ্রাউন্ডিং:ইএমআই দমন মান বজায় রাখার জন্য চ্যাসি গ্রাউন্ডের জন্য ইন্টিগ্রেটেড প্যাড এবং ভায়াস প্রয়োজন।
• ইএসডি সুরক্ষাঃট্রানজিট এবং হ্যান্ডলিংয়ের সময় উপাদান ক্ষতি রোধ করার জন্য বিশেষ ইএসডি ট্রে প্যাকেজিংয়ে প্রেরণ করা হয়।

যান্ত্রিক ও সমাবেশ নোট

2227302-1 এসএফপি খাঁচা নির্ভরযোগ্য বোর্ড-স্তরের সমাবেশ এবং দীর্ঘমেয়াদী ব্যবহারের জন্য ডিজাইন করা হয়েছে। সরবরাহিত স্পেসিফিকেশন অনুযায়ীঃ

• এই খাঁচাটি তৈরি করা হয়েছে0.25 মিমি পুরু স্টেইনলেস স্টীল
• ফিনিস হচ্ছেসামগ্রিকভাবে নিকেলযুক্ত
• প্লেইটেড নয় এমন প্রান্তগুলি অনুমোদিত
• প্যাড এবং ভায়াসগুলি যেমনটি করার জন্য ডিজাইন করা হয়েছেঃশ্যাসি গ্রাউন্ড
• খাঁচা সমর্থন করেপ্রেস-ফিট থ্রু-হোল ইনস্টলেশন
• প্রস্তাবিত পিসিবি বেধ হল1.5 মিমি
• সর্বনিম্ন বোর্ড বেধ হল1একমুখী বোর্ডের জন্য.50 মিমিএবং3.00 মিমি ডাবল সাইড বোর্ডের জন্য

এই বিবরণগুলি খাঁচাটিকে এমন সিস্টেমের জন্য উপযুক্ত করে তোলে যেখানে বৈদ্যুতিক গ্রাউন্ডিং এবং যান্ত্রিক নির্ভরযোগ্যতা উভয়ই গুরুত্বপূর্ণ।

2227302-1 এসএফপি কেজ সম্পর্কে FAQ

দ্য2227302-1 এসএফপি কেজএটি একটি কম্প্যাক্ট, প্রেস-ফিট, একক-পোর্ট এসএফপি কেজ সংযোগকারী যা নির্ভরযোগ্য উচ্চ-কার্যকারিতা নেটওয়ার্কিং অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।স্টেইনলেস স্টীল নির্মাণ,ইএমআই সুরক্ষা,পার-হোল প্রেস ফিট মাউন্ট, এবংSFP MSA সামঞ্জস্য, এটি অপটিক্যাল মডিউল সংহতকরণের জন্য একটি শক্ত যান্ত্রিক এবং বৈদ্যুতিক ভিত্তি সরবরাহ করে।

যদি আপনার প্রকল্পের জন্য একটি1x1 এসএফপি কেজ সংযোগকারীএকটি পরিষ্কার, স্থান সংরক্ষণ নকশা এবং নির্ভরযোগ্য বোর্ড স্তরের কর্মক্ষমতা সঙ্গে,2227302-1 এসএফপি কেজএকটি শক্তিশালী পছন্দ।

12227302-1 এসএফপি কেজ কিসের জন্য ব্যবহৃত হয়?

2227302-1 SFP Cage একটি যান্ত্রিক এবং EMI-shielding ইন্টারফেস হিসাবে ব্যবহার করা হয়এসএফপি ট্রান্সিভারনেটওয়ার্কিং এবং যোগাযোগ সরঞ্জাম।

2. 2227302-1 এসএফপি কেজ স্ট্যান্ডার্ড এসএফপি মডিউলগুলির সাথে সামঞ্জস্যপূর্ণ?

হ্যাঁ, এটা ডিজাইন করা হয়েছেএসএফপি এমএসএ-সম্মত ট্রান্সসিভারগুলির সাথে মিলিত.

3এই এসএফপি খাঁচায় কি লাইট পাইপ আছে?

না, এই সংস্করণ নির্দিষ্ট করা হয়লাইট পাইপ ছাড়া.

4. সর্বোচ্চ ডাটা রেট কি সমর্থিত?

খাঁচাটি একটিসর্বোচ্চ ডেটা রেট ৪ গিগাবাইট/সেকেন্ড.

5প্রস্তাবিত পিসিবি বেধ কত?

প্রস্তাবিত পিসিবি বেধ হল1.5 মিমি.
