পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: JT7-1119NL
দলিল: LPJK9093AONL.pdf
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000/25 কে
মূল্য: $0.5-$2.3
প্যাকেজিং বিবরণ: ট্রে
ডেলিভারি সময়: 3 দিনের মধ্যে স্টক জাহাজে
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 500K/মাস
অংশ সংখ্যা: |
JT7-1119NL |
সামঞ্জস্যপূর্ণ P/N: |
LPJK9093AONL |
পণ্যের ধরন: |
10GBASE-T RJ45 ম্যাগজ্যাক |
পোর্ট কনফিগারেশন: |
1×1 একক পোর্ট |
মাউন্ট শৈলী: |
গর্তের মাধ্যমে (tht) |
পো ক্ষমতা: |
4-জোড়া PoE, 90W |
বিচ্ছিন্নতা ভোল্টেজ: |
2250 ভিডিসি |
কলাই যোগাযোগ: |
50µ" সোনা |
অংশ সংখ্যা: |
JT7-1119NL |
সামঞ্জস্যপূর্ণ P/N: |
LPJK9093AONL |
পণ্যের ধরন: |
10GBASE-T RJ45 ম্যাগজ্যাক |
পোর্ট কনফিগারেশন: |
1×1 একক পোর্ট |
মাউন্ট শৈলী: |
গর্তের মাধ্যমে (tht) |
পো ক্ষমতা: |
4-জোড়া PoE, 90W |
বিচ্ছিন্নতা ভোল্টেজ: |
2250 ভিডিসি |
কলাই যোগাযোগ: |
50µ" সোনা |

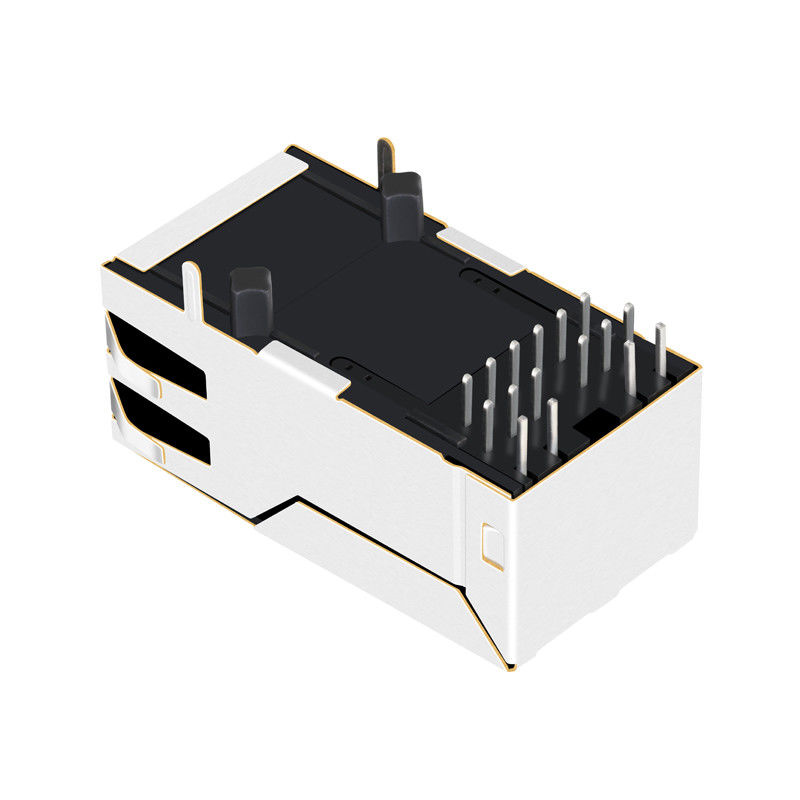

JT7-1119NL একটি 1x1 10GBASE-T RJ45 সংযোগকারী যা ইন্টিগ্রেটেড চৌম্বক, 90W 4-জোড়া PoE সমর্থন, 2250V বিচ্ছিন্নতা, সবুজ / হলুদ এবং সবুজ এলইডি এবং আইইইই 802.3 সম্মতি সহ। সুইচ, সার্ভার,ইন্ডাস্ট্রিয়াল ইথারনেট, এবং PoE নেটওয়ার্কিং সরঞ্জাম।
পলস ইলেকট্রনিক্সের জেটি৭-১১১৯এনএল হল একটি প্রিমিয়াম, উচ্চ-কার্যকারিতা 10GBASE-টি আরজে৪৫ সংযোগকারী যা পরবর্তী প্রজন্মের নেটওয়ার্কিং সরঞ্জামগুলির জন্য ডিজাইন করা হয়েছে।ইন্টিগ্রেটেড চুম্বক, এবং শক্তিশালী 4-জোড়া 90W PoE ক্ষমতা, এই সাইড-এন্ট্রি থ্রু-হোল টেকনোলজি (THT) সংযোগকারীটি আইইইই 802.3 স্পেসিফিকেশনের কঠোর চাহিদা পূরণের জন্য ডিজাইন করা হয়েছে। উচ্চতর EMI ঢালাই সহ,সর্বোচ্চ স্থায়িত্বের জন্য 50μ" সোনার যোগাযোগের লেপ, এবং একটি কম্প্যাক্ট ডান কোণ পাদদেশ, JT7-1119NL উচ্চ গতির সার্ভার, সুইচ, রাউটার, এবং বেস স্টেশন জন্য আদর্শ সমাধান।
জেটি৭-১১১৯এনএল আধুনিক পাওয়ার ওভার ইথারনেট ডিপ্লয়মেন্টকে সমর্থন করে যা ঐতিহ্যবাহী পো-ই সমাধানগুলির তুলনায় উল্লেখযোগ্যভাবে উচ্চতর শক্তি সরবরাহের প্রয়োজন।
| প্যারামিটার | মূল্য |
| PoE প্রকার | ৪-জোড়া PoE |
| সর্বাধিক শক্তি | ৯০ ওয়াট |
| ধ্রুবক বর্তমান | ৯০০ এমএ প্রতি জোড়া |
| জর্জ বর্তমান | ১ এ প্রতি জোড়া ৭৫ এমএস |
| শ্রেণী | স্পেসিফিকেশন | বিস্তারিত |
|---|---|---|
| সাধারণ ও যান্ত্রিক | পার্ট নম্বর | JT7-1119NL |
| বন্দর সংখ্যা | ১x১ (একক বন্দর) | |
| গতি | 10GBASE-T | |
| প্যাকেজের ধরন | THT (থ্রু-হোল টেকনোলজি) | |
| পিসিবি মাউন্ট কোণ | পাশের প্রবেশ (ডান কোণ) | |
| ল্যাচ ওরিয়েন্টেশন | বন্ধ করো | |
| মাত্রা (L × W × H) | 34.29 মিমি × 16.51 মিমি × 13.33 মিমি (1.350 " ×.650" ×.525") | |
| পিনের দৈর্ঘ্য | 3.43 মিমি (.135") | |
| প্যানেল কাটআউট | 17.27 মিমি × 13.72 মিমি (.680" ×.540") | |
| বৈদ্যুতিক বৈশিষ্ট্য | ঘূর্ণন অনুপাত | 1:1 (1.00 ± 2%) |
| ইন্ডাক্ট্যান্স (ওসিএল) | 120 μH MIN @ 100 kHz, 100 mV | |
| PoE রেটিং | ৪ জোড়া PoE, ৯০W (৯০০ mA MAX ধ্রুবক বর্তমান প্রতি বাঁকা জোড়া) | |
| ইনপুট-আউটপুট বিচ্ছিন্নতা | 2250 VDC MIN @ 60 সেকেন্ড | |
| সন্নিবেশ হ্রাস | -৩.০ ডিবি ম্যাক্স @ ১০০ কেএইচজেড; -২.০ ডিবি ম্যাক্স (-১.৪ ডিবি টাইপ) @ ১-৪০০ মেগাহার্জ |
|
| রিটার্ন লস (Z OUT = 100 OHM ± 1%) | -২২ ডিবি MIN @ ১-১০০ মেগাহার্জ; -২২ + ২০.৭৫×এলওজি (f/100) ডাব্লু এমআইএন @ ১০০-৫০০ মেগাহার্জ |
|
| ক্রসস্টক (পরবর্তী চ্যানেল) | -২৮ ডিবি এমআইএন (১-১০০ মেগাহার্জ) -১৯ ডিবি MIN (100 থেকে 500 মেগাহার্টজ) |
|
| সাধারণ মোড প্রত্যাখ্যান অনুপাত (সিএমআরআর) | -২৬ ডিবি MIN @ ১০০-৫০০ মেগাহার্টজ | |
| উপকরণ ও প্লাটিং | যোগাযোগের জমাকরণ এলাকা প্লাটিং | 50 μ' স্বর্ণ (আউ) 50 μ' MIN নিকেল (নি) আন্ডারপ্লেট |
| সোল্ডার টেইল প্ল্যাটিং | 200 ¢ 500 μ' 100% ম্যাট টিন | |
| যোগাযোগের উপাদান | ফসফর ব্রোঞ্জ | |
| প্লাস্টিকের হাউজিং | থার্মোপ্লাস্টিক উপাদান, উল 94V-0 জ্বলনযোগ্যতা রেটিং | |
| ধাতব ঢাল | নিকেল প্লাটিং সহ তামা খাদ | |
| এলইডি কনফিগারেশন | বাম LED | দ্বি-রঙের সবুজ/হলুদ (565-575 nm / 585-595 nm) |
| ডানদিকে এলইডি | একক রঙের সবুজ (568 nm) | |
| সামনের ভোল্টেজ (ভিএফ) | 2.1V ~ 2.7V @ 20mA | |
| পাওয়ার ডিসিপিশন (পিডি) | 105 mW MAX (বাঁদিকে) / 68 mW MAX (ডানদিকে) | |
| পরিবেশগত ও সোল্ডারিং | অপারেটিং তাপমাত্রা | 0°C থেকে +70°C |
| সংরক্ষণ তাপমাত্রা | -20°C থেকে +125°C | |
| RoHS অবস্থা | হ্যাঁ, RoHS-6 মেনে চলুন | |
| সোল্ডারযোগ্যতা (J-STD-002) | 245°C ডিপ অ্যান্ড লুক টেস্ট মেনে চলে | |
| ওয়েভ সোল্ডারিং (J-STD-075) | W2, 270°C সর্বাধিক তরঙ্গ সোল্ডার মাধ্যমে | |
| আর্দ্রতা সংবেদনশীলতা (J-STD-020) |
স্তর ১ (এমএসএল ১ - আর্দ্রতা সংবেদনশীল নয়) |
JT7-1119NL 90W PoE RJ45 সংযোগকারীটিতে সরলীকৃত নেটওয়ার্ক ডায়াগনস্টিকের জন্য ইন্টিগ্রেটেড স্ট্যাটাস এলইডি রয়েছে।
| এলইডি অবস্থান | রঙ | সাধারণ কাজ |
| বাম LED | সবুজ | লিঙ্ক কার্যকলাপ |
| বাম LED | হলুদ | গতি/অবস্থা |
| ডানদিকে এলইডি | সবুজ | পাওয়ার/লিঙ্ক অবস্থা |
| প্যারামিটার | সবুজ (বামে) | হলুদ (বাঁদিকে) | সবুজ (ডানদিকে) |
| তরঙ্গদৈর্ঘ্য | ৫৬৫-৫৭৫ nm | ৫৮৫-৫৯৫ nm | ৫৬৮ এনএম |
| সর্বাধিক শক্তি বিচ্ছিন্নতা | ১০৫ এমডব্লিউ | ১০৫ এমডব্লিউ | ৬৮ এমডব্লিউ |
| সর্বাধিক সামনের স্রোত | ১৪০ এমএ | ১৪০ এমএ | ১৫০ এমএ |
| সামনের ভোল্টেজ @20mA | 2.২-২.৫ ভোল্ট | 2.২-২.৫ ভোল্ট |
2.২-২.৭ ভোল্ট |
JT7-1119NL নিম্নলিখিতগুলির সাথে সঙ্গতিপূর্ণঃ
| প্যারামিটার | মূল্য |
| অপারেটিং তাপমাত্রা | 0°C থেকে +70°C |
| সংরক্ষণ তাপমাত্রা | -20°C থেকে +125°C |
| আর্দ্রতা সংবেদনশীলতা | স্তর ১ |
| ওয়েভ সোল্ডার তাপমাত্রা | ২৭০ ডিগ্রি সেলসিয়াস পর্যন্ত |
একটি নির্ভরযোগ্যইন্টিগ্রেটেড চৌম্বক এবং 90W PoE সমর্থন সহ 10GBASE-T RJ45 সংযোগকারী?
JT7-1119NL চ্যালেঞ্জিং নেটওয়ার্কিং অ্যাপ্লিকেশনগুলির জন্য চমৎকার সংকেত অখণ্ডতা, শক্তিশালী বিচ্ছিন্নতা সুরক্ষা এবং প্রমাণিত ইথারনেট পারফরম্যান্স সরবরাহ করে।দামের জন্য আজই আমাদের ইঞ্জিনিয়ারিং এবং বিক্রয় দলের সাথে যোগাযোগ করুন, নমুনা, ডেটা শীট, পিসিবি সুপারিশ এবং ভলিউম উত্পাদন সমর্থন।
জেটি৭-১১১৯এনএল একটি একক-পোর্ট 10GBASE-টি আরজে৪৫ সংযোগকারী যা উচ্চ-গতির ইথারনেট নেটওয়ার্কিং সরঞ্জামগুলির জন্য ডিজাইন করা হয়েছে যার জন্য 10 গিগাবাইট পারফরম্যান্স এবং পিওই সমর্থন প্রয়োজন।
হ্যাঁ, সংযোগকারীটি ৪ জোড়া PoE সমর্থন করে এবং 90W পর্যন্ত শক্তি সরবরাহ করে, যা PoE++ অ্যাপ্লিকেশনের জন্য উপযুক্ত।
ইন্টিগ্রেটেড ম্যাগনেটিক মডিউল 60 সেকেন্ডের জন্য 2250VDC এর সর্বনিম্ন বিচ্ছিন্নতা ভোল্টেজ সরবরাহ করে।
হ্যাঁ, পণ্যটি RoHS-6 পরিবেশগত প্রয়োজনীয়তার সাথে সম্পূর্ণরূপে সঙ্গতিপূর্ণ।
এটি সাধারণত সুইচ, রাউটার, অ্যাক্সেস পয়েন্ট, শিল্প ইথারনেট ডিভাইস, নজরদারি সিস্টেম এবং অন্যান্য 10 গিগাবাইট নেটওয়ার্কিং সরঞ্জামগুলিতে স্থাপন করা হয়।
