পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: LP2019NL
দলিল: LP2019NL.pdf
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$1.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: প্রায় 3-5 দিন
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 5 কে কে/মাস
পণ্যের নাম: |
LP2019NL ইথারনেট ম্যাগনেটিক্স মডিউল |
ইথারনেট স্ট্যান্ডার্ড: |
IEEE 802.3 10/100BASE-TX |
পো সমর্থন: |
হ্যাঁ (600 mA পর্যন্ত) |
কেস ব্যবহার করুন: |
ভিওআইপি ফোন, আইপি ফোন, ইথারনেট সুইচ |
মোড় অনুপাত: |
1CT:1CT (TX / RX) |
বিচ্ছিন্ন ভোল্টেজ: |
1500 ভিআরএমএস |
অপারেটিং তাপমাত্রা: |
0 ° C থেকে +70 ° C |
মাউন্ট টাইপ: |
সারফেস মাউন্ট |
সম্মতি: |
ROHS |
প্রস্তুতকারক: |
LINK-PP LAN ট্রান্সফরমার সরবরাহকারী |
পণ্যের নাম: |
LP2019NL ইথারনেট ম্যাগনেটিক্স মডিউল |
ইথারনেট স্ট্যান্ডার্ড: |
IEEE 802.3 10/100BASE-TX |
পো সমর্থন: |
হ্যাঁ (600 mA পর্যন্ত) |
কেস ব্যবহার করুন: |
ভিওআইপি ফোন, আইপি ফোন, ইথারনেট সুইচ |
মোড় অনুপাত: |
1CT:1CT (TX / RX) |
বিচ্ছিন্ন ভোল্টেজ: |
1500 ভিআরএমএস |
অপারেটিং তাপমাত্রা: |
0 ° C থেকে +70 ° C |
মাউন্ট টাইপ: |
সারফেস মাউন্ট |
সম্মতি: |
ROHS |
প্রস্তুতকারক: |
LINK-PP LAN ট্রান্সফরমার সরবরাহকারী |

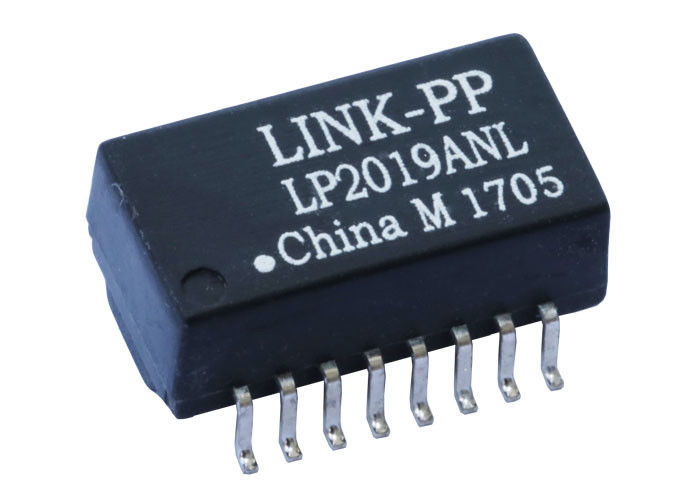

দLP2019NLএকটি কমপ্যাক্ট হয়10/100BASE-TX ইথারনেট ম্যাগনেটিক্স মডিউলভিওআইপি, ল্যান এবং পাওয়ার ওভার ইথারনেট (PoE) অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। এটি PoE পাওয়ার ডেলিভারি সমর্থন করার সময় দ্রুত ইথারনেট সিগন্যাল অখণ্ডতার জন্য অপ্টিমাইজ করা উচ্চ-পারফরম্যান্স আইসোলেশন ট্রান্সফরমারকে সংহত করে600 mA.
LP2019NL ব্যাপকভাবে ব্যবহৃত হয়SOHO নেটওয়ার্কিং সরঞ্জাম, ল্যান-অন-মাদারবোর্ড (LOM) ডিজাইন, ইথারনেট হাব, সুইচ, আইপি ফোন এবং ADSL মডেম, যেখানে স্থিতিশীল ডেটা ট্রান্সমিশন এবং নির্ভরযোগ্য বিচ্ছিন্নতা গুরুত্বপূর্ণ।
মেটাতে তৈরিRoHS সম্মতিএবং জন্য রেট250 °C পিক সোল্ডার তাপমাত্রা, LP2019NL চমৎকার উত্পাদনযোগ্যতা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা প্রদান করে।
| বৈদ্যুতিক বিশেষ উল্লেখ | মান / শর্ত |
|---|---|
| টার্নস রেশিও | TX: 1CT : 1CT RX: 1CT : 1CT |
| সন্নিবেশ ক্ষতি | 0.1–100 MHz: -1.0 dB সর্বোচ্চ |
| রিটার্ন লস | 0.1–30 MHz: -18 dB সর্বনিম্ন 30–60 MHz: -13 dB সর্বনিম্ন 60–80 MHz: -12 dB সর্বনিম্ন |
| ক্রসস্টল্ক | 0.1–100 MHz: -35 dB সর্বনিম্ন |
| ডিফারেন্সিয়াল-টু-কমন মোড প্রত্যাখ্যান (DCMR) | 30 MHz: -42 dB সর্বনিম্ন 60 MHz: -36 dB সর্বনিম্ন 100 MHz: -33 dB সর্বনিম্ন |
| সাধারণ মোড প্রত্যাখ্যান অনুপাত (CMRR) | 1–100 MHz: -40 dB প্রকার |
| ইন্ডাকট্যান্স (ওসিএল) | পিন 1–3, 6–8: 350 µH মিন @ 100 kHz, 0.1 V, 8 mA DC বায়াস |
| ডিসি প্রতিরোধ (ডিসিআর) | পিন 1–3, 6–8: 0.9 Ω সর্বোচ্চ |
| ফুটো ইন্ডাকট্যান্স (LK) | 1-3 (টাই: 16+14): 0.5 µH সর্বোচ্চ @ 100 kHz, 0.1 V 6–8 (টাই: 11+9): 0.5 µH সর্বোচ্চ @ 100 kHz, 0.1 V |
| ইন্টারওয়াইন্ডিং ক্যাপাসিট্যান্স (Cw/w) | (1-3), (16-14): 28 pF সর্বোচ্চ @ 100 kHz, 0.1 V (6–8), (11–9): 28 pF সর্বোচ্চ @ 100 kHz, 0.1 V |
| বিচ্ছিন্নতা ভোল্টেজ | 1500 Vrms |
| স্পেসিফিকেশন | মান / শর্ত |
|---|---|
| অপারেটিং তাপমাত্রা | 0 °C থেকে +70 °C |
| RoHS সম্মতি | হ্যাঁ (NL প্রত্যয়) |
| প্যাকেজের ধরন | সারফেস মাউন্ট |
| শরীরের মাত্রা | দৈর্ঘ্য: 12.70 মিমি প্রস্থ: 8.89 মিমি (টাইপ।) উচ্চতা: 7.15 মিমি সর্বোচ্চ |
LP2019NL আলাদা ট্রান্সমিট (TX) এবং রিসিভ (RX) আইসোলেশন ট্রান্সফরমারকে কেন্দ্র ট্যাপ সহ, দ্রুত ইথারনেট PHY ইন্টারফেসের জন্য উপযুক্ত।
এই কনফিগারেশন সিগন্যাল আইসোলেশন এবং EMI নিয়ন্ত্রণ বজায় রাখার সময় কেন্দ্রের ট্যাপের মাধ্যমে PoE পাওয়ার ইনজেকশন সমর্থন করে।
LP2019NL ব্যবহার করা হয়10/100BASE-TX ইথারনেট ইন্টারফেসসংকেত বিচ্ছিন্নতা প্রদান, প্রতিবন্ধকতা ম্যাচিং, এবং শব্দ দমন. এটি সাধারণত স্থাপন করা হয়ভিওআইপি ফোন, আইপি টেলিফোন, ইথারনেট সুইচ এবং SOHO নেটওয়ার্কিং সরঞ্জাম.
হ্যাঁ। LP2019NL এর জন্য ডিজাইন করা হয়েছেPoE-সক্ষম ইথারনেট অ্যাপ্লিকেশনএবং পর্যন্ত একটানা কারেন্ট সমর্থন করে600 mA, এটি আইপি ফোন এবং অন্যান্য PoE-চালিত ডিভাইসের জন্য উপযুক্ত করে তোলে।
হ্যাঁ। LP2019NL মেনে চলেIEEE 802.3 10/100BASE-TXবৈদ্যুতিক এবং বিচ্ছিন্নতা প্রয়োজনীয়তা এবং দ্রুত ইথারনেট PHY ডিজাইনের জন্য উপযুক্ত।
ট্রান্সফরমার ব্যবহার করে a1CT:1CT বাঁক অনুপাতট্রান্সমিট (TX) এবং রিসিভ (RX) উভয় চ্যানেলেই, সিগন্যাল সিমেট্রি এবং PHY সামঞ্জস্য নিশ্চিত করে।
LP2019NL এর একটি বিচ্ছিন্নতা রেটিং প্রদান করে1500 Vrms, মান ইথারনেট নিরাপত্তা এবং বিচ্ছিন্নতা প্রয়োজনীয়তা পূরণ.
হ্যাঁ। LP2019NL এর জন্য অপ্টিমাইজ করা হয়েছেভিওআইপি এবং আইপি ফোন অ্যাপ্লিকেশন, কম সন্নিবেশ ক্ষতি, শক্তিশালী সাধারণ-মোড শব্দ প্রত্যাখ্যান, এবং নির্ভরযোগ্য PoE পাওয়ার হ্যান্ডলিং অফার করে।
হ্যাঁ। দNL প্রত্যয়পূর্ণ নির্দেশ করেRoHS সম্মতিএবং একটি পিক রিফ্লো সোল্ডার তাপমাত্রা রেটিং250 °C.
দLP2019NL 10/100BASE-TX VoIP ম্যাগনেটিক্স মডিউলদ্রুত ইথারনেট অ্যাপ্লিকেশনের জন্য ডিজাইন করা একটি কমপ্যাক্ট, PoE- প্রস্তুত ইথারনেট ট্রান্সফরমার সমাধান। উচ্চ বিচ্ছিন্নতা ভোল্টেজ, চমৎকার EMI পারফরম্যান্স এবং IEEE 802.3 স্ট্যান্ডার্ডের সাথে সম্মতি সহ, LP2019NL VoIP ফোন, IP টেলিফোন এবং ইথারনেট নেটওয়ার্কিং সরঞ্জামগুলির জন্য একটি নির্ভরযোগ্য পছন্দ।
