পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO
মডেল নম্বার: JXD2-0015NL
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000/25 কে
মূল্য: $0.09-$1.85
প্যাকেজিং বিবরণ: বৈকল্পিক
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3000000 মাস
P/N: |
JXD2-0015NL |
ডেটা রেট: |
10/100/1000BASE-T |
প্রাথমিক আনয়ন: |
≥350 μH (100 kHz এ) |
আলাদা করা: |
≥2250 ভিডিসি |
এলইডি: |
বাম (হলুদ), ডান (সবুজ) |
প্যাকেজ প্রস্থ: |
16.00 মিমি |
প্যাকেজ দৈর্ঘ্য: |
16.82 মিমি |
প্যাকেজের উচ্চতা: |
16.90 মিমি |
P/N: |
JXD2-0015NL |
ডেটা রেট: |
10/100/1000BASE-T |
প্রাথমিক আনয়ন: |
≥350 μH (100 kHz এ) |
আলাদা করা: |
≥2250 ভিডিসি |
এলইডি: |
বাম (হলুদ), ডান (সবুজ) |
প্যাকেজ প্রস্থ: |
16.00 মিমি |
প্যাকেজ দৈর্ঘ্য: |
16.82 মিমি |
প্যাকেজের উচ্চতা: |
16.90 মিমি |

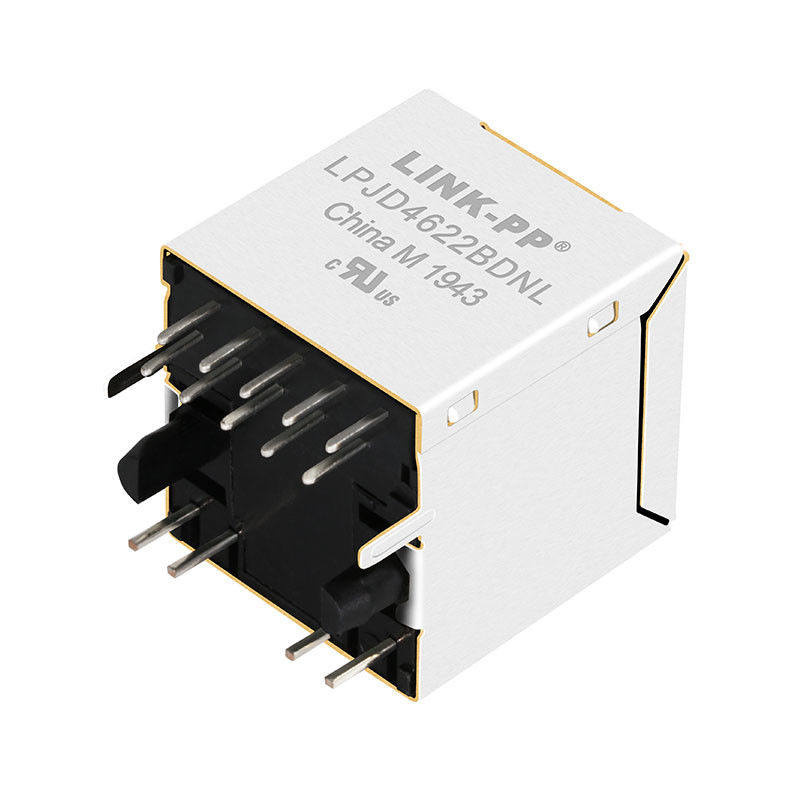

JXD2-0015NL উল্লম্ব RJ45 সংযোগকারী (LPJD4622BDNL) হল একটি প্রিমিয়াম, উচ্চ-পারফরম্যান্স নেটওয়ার্ক ইন্টারফেস যা স্থান-সীমাবদ্ধ টপ-এন্ট্রি PCB অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। শক্তিশালী নেটওয়ার্কিংয়ের জন্য প্রকৌশলী, এই 1-পোর্ট (1x1) থ্রু-হোল (THT) জ্যাকটি AutoMDIX ক্ষমতার সাথে 10/100/1000 বেস-টি গতি সমর্থন করতে গিগাবিট চৌম্বককে সংহত করে।
চাহিদাপূর্ণ পরিবেশ সহ্য করার জন্য নির্মিত, JXD2-0015NL-এর বৈশিষ্ট্য রয়েছে **-40°C থেকে +85°C**, উচ্চতর 30 মাইক্রো-ইঞ্চি সোনার কন্টাক্ট প্লেটিং, এবং হেভি-ডিউটি ব্রাস শিল্ডিং। এটি শিল্প রাউটার, IoT গেটওয়ে, এমবেডেড মাদারবোর্ড এবং টেলিকমিউনিকেশন সরঞ্জামগুলির জন্য আদর্শ পছন্দ।
| শ্রেণী | প্যারামিটার | স্পেসিফিকেশন |
|---|---|---|
| যান্ত্রিক এবং শারীরিক বৈশিষ্ট্য | পার্ট নম্বর | JXD2-0015NL |
| প্যাকেজ / মাউন্ট | থ্রু-হোল টেকনোলজি (THT), টপ এন্ট্রি | |
| মাত্রা (W × L × H) | 16.00 মিমি × 16.82 মিমি × 16.90 মিমি | |
| হাউজিং উপাদান | থার্মোপ্লাস্টিক, UL94 V-0 শিখা প্রতিরোধক | |
| ঢাল উপাদান | নিকেল প্রলেপ সঙ্গে পিতল | |
| যোগাযোগের উপাদান | ফসফর ব্রোঞ্জ | |
| কলাই যোগাযোগ | নির্বাচনী সোনার প্রলেপ, 30 μin মিনিমাম। | |
| বন্দরের সংখ্যা | 1 × 1 | |
| PoE রেটিং | নন-PoE | |
| বৈদ্যুতিক এবং চৌম্বক বৈশিষ্ট্য | ইথারনেট স্ট্যান্ডার্ড | 10/100/1000Base-T, Auto-MDIX |
| টার্ন রেশিও (@100kHz) | 1:1 ±5% (সমস্ত চার জোড়া) | |
| প্রাথমিক আবেশ (ওসিএল) | ≥350 μH @100kHz, 0.1V, 8mA DC বায়াস | |
| ডিসি প্রতিরোধ | ≤1.2 Ω | |
| সন্নিবেশ ক্ষতি | 1–100MHz: ≤ -1.0dB100–125MHz: ≤ -1.2dB | |
| রিটার্ন লস | 1–40MHz: ≥ -16dB40–60MHz: ≥ -12dB60–80MHz: ≥ -10dB80–100MHz: ≥ -8dB | |
| ক্রস টক (1–100MHz) | ≥ -30dB | |
| কমন মোড অ্যাটেন্যুয়েশন (1–100MHz) | ≥ -30dB | |
| বিচ্ছিন্নতা ভোল্টেজ | 2250VDC (PHY সাইড থেকে লাইন সাইড) | |
| LED স্পেসিফিকেশন | বাম LED (J8 সাইড) | হলুদ |
| তরঙ্গদৈর্ঘ্য | 590nm | |
| ফরোয়ার্ড ভোল্টেজ | 2.1V প্রকার। / 2.5V সর্বোচ্চ। | |
| ডান LED (J1 সাইড) | সবুজ | |
| তরঙ্গদৈর্ঘ্য | 565nm | |
| ফরোয়ার্ড ভোল্টেজ | 2.2V প্রকার। / 2.4V সর্বোচ্চ। | |
| পরীক্ষার শর্ত | 20mA ফরোয়ার্ড কারেন্ট | |
| পরিবেশগত এবং সোল্ডারিং সীমা | অপারেটিং তাপমাত্রা | -40°C থেকে +85°C |
| স্টোরেজ তাপমাত্রা | -40°C থেকে +85°C | |
| প্রস্তাবিত ওয়েভ সোল্ডারিং | 260°C সর্বোচ্চ, 10 সেকেন্ড সর্বোচ্চ। | |
| সম্মতি এবং মান | RoHS সম্মতি | হ্যাঁ (RoHS-5) |
| সংযোগকারী স্ট্যান্ডার্ড | FCC পার্ট 68 কমপ্লায়েন্ট RJ45 জ্যাক | |
| প্রস্তাবিত ইনস্টলেশন | প্রস্তাবিত প্যানেল কাটআউট | ≥16.35 মিমি (W) × ≥17.20 মিমি (H) |
| পিসিবি লেআউট | শিল্ড ট্যাব এবং কিপ-আউট এরিয়া সহ থ্রু-হোল ফুটপ্রিন্ট |
এই উল্লম্ব RJ45 সংযোগকারী স্থান-সীমাবদ্ধ ইথারনেট অ্যাপ্লিকেশনের জন্য আদর্শ। সাধারণ ব্যবহারের মধ্যে রয়েছে শিল্প ও ভোক্তা নেটওয়ার্ক ডিভাইস যেমন মিনি-সুইচ, রাউটার, আইপি ক্যামেরা, অ্যাক্সেস পয়েন্ট এবং এমবেডেড নেটওয়ার্কিং মডিউল। টপ-এন্ট্রি ডিজাইন আঁটসাঁট বেষ্টনী এবং রাগড বোর্ডে তারের রাউটিংকে সহজ করে, যখন সমন্বিত চৌম্বক এবং শিল্ডিং উচ্চ সংকেত গুণমান এবং EMI কার্যকারিতা নিশ্চিত করে। এটি সার্ভার, রাউটার এবং শিল্প নিয়ন্ত্রণ হার্ডওয়্যারে গিগাবিট ইথারনেটের জন্য একটি পেশাদার, নির্ভরযোগ্য ইন্টারফেস প্রদান করে।
উল্লম্ব RJ45 সংযোগকারীগুলি (টপ-এন্ট্রি RJ45 জ্যাকগুলি) PCB অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে স্থান সীমিত এবং উপরে থেকে ইথারনেট তারের প্লাগ ইন হয়৷ এই একক-পোর্ট জ্যাকটি ইথারনেট ম্যাগনেটিক্স (1:1 ট্রান্সফরমার) এবং স্থিতি ইঙ্গিতের জন্য দ্বৈত LEDs একীভূত করে, যা IEEE 802.3 10/100/1000Base-T (গিগাবিট ইথারনেট) নেটওয়ার্কগুলিকে সমর্থন করে। এই সংযোগকারীগুলি কমপ্যাক্ট রাউটার, সুইচ, অ্যাক্সেস পয়েন্ট এবং শিল্প নিয়ন্ত্রকগুলিতে সাধারণ যেখানে বোর্ড এলাকা সীমাবদ্ধ কিন্তু উল্লম্ব ছাড়পত্র পাওয়া যায়। নীচের উদাহরণটি টপ-এন্ট্রি ওরিয়েন্টেশন সহ একটি সাধারণ উল্লম্ব 8P8C RJ45 সংযোগকারী দেখায়।
JXD2-0015NL হল 10/100/1000Base-T ইথারনেট অ্যাপ্লিকেশনের জন্য ডিজাইন করা ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ একটি একক-পোর্ট উল্লম্ব RJ45 সংযোগকারী। এটি সাধারণত রাউটার, সুইচ, শিল্প নিয়ন্ত্রক, অ্যাক্সেস পয়েন্ট এবং এমবেডেড নেটওয়ার্কিং সরঞ্জামগুলিতে ব্যবহৃত হয়।
হ্যাঁ। এই সংযোগকারী সমর্থন করে1000Base-T গিগাবিট ইথারনেটএবং 10/100Base-T ব্যাকওয়ার্ড-সামঞ্জস্যপূর্ণ অ্যাপ্লিকেশনের জন্যও উপযুক্ত।
হ্যাঁ। JXD2-0015NL-এ অন্তর্নির্মিত চৌম্বকীয় উপাদান রয়েছে, যা PCB ডিজাইনকে সহজ করতে, সংকেত অখণ্ডতা উন্নত করতে এবং ইথারনেট বিচ্ছিন্নতা প্রয়োজনীয়তা সমর্থন করে।
এটি ব্যবহার করেথ্রু-হোল প্রযুক্তি (THT)সঙ্গে aউল্লম্ব শীর্ষ-এন্ট্রিঅভিযোজন, এটিকে কমপ্যাক্ট ডিজাইনের জন্য একটি ভাল পছন্দ যেখানে তারের PCB এর উপরে থেকে প্লাগ ইন করে।
হ্যাঁ। সংযোগকারী জন্য ডিজাইন করা হয়েছেAuto-MDIX সহ 10/100/1000Base-T, স্ট্রেইট-থ্রু বা ক্রসওভার কেবল সংযোগের জন্য নেটওয়ার্ক পোর্টকে স্বয়ংক্রিয়ভাবে সামঞ্জস্য করতে সহায়তা করে।
এই সংযোগকারী অন্তর্ভুক্তদ্বৈত LEDs: কJ8 পাশে হলুদ LEDএবং কJ1 পাশে সবুজ LED. এই LEDs সাধারণত লিঙ্ক এবং কার্যকলাপ ইঙ্গিত জন্য ব্যবহার করা হয়.
নং পণ্য হিসাবে রেট করা হয়নন-PoE, তাই এটি পাওয়ার ওভার ইথারনেট অ্যাপ্লিকেশনের জন্য নয়।
অপারেটিং তাপমাত্রা পরিসীমা হয়-40°C থেকে +85°C, যা এটি শিল্প এবং বাণিজ্যিক পরিবেশের জন্য উপযুক্ত করে তোলে।
যোগাযোগ সঙ্গম এলাকা সঙ্গে ধাতুপট্টাবৃত হয়30 মাইক্রো-ইঞ্চি সোনা, যা পরিবাহিতা এবং দীর্ঘমেয়াদী যোগাযোগের নির্ভরযোগ্যতা উন্নত করতে সাহায্য করে।
হ্যাঁ। এটাRoHS অনুগতএবং সীসা-সীমাবদ্ধ উত্পাদনের জন্য পরিবেশগত প্রয়োজনীয়তা পূরণ করে।
সংযোগকারী পরিমাপ16.00 মিমি (W) × 16.82 মিমি (L) × 16.90 মিমি (H), এটি স্থান-সচেতন PCB লেআউটগুলির জন্য যথেষ্ট কমপ্যাক্ট করে তোলে।
এটি সাধারণত ইথারনেট-সক্ষম PCB-তে ইনস্টল করা হয় যার জন্য a প্রয়োজনসমন্বিত চৌম্বক এবং LED সূচক সহ উল্লম্ব RJ45 পোর্ট, বিশেষ করে নেটওয়ার্ক এবং শিল্প সরঞ্জাম.
