পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO
মডেল নম্বার: LPJ4013EDNL
দলিল: LPJ4013EDNL.pdf
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000
মূল্য: Supportive
প্যাকেজিং বিবরণ: 1200pcs carton, 50pcs ট্রে
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 4600 কে। PCS মাস
অংশ নং: |
LPJ4013EDNL |
বন্দর সংখ্যা: |
1x1 |
ল্যাচ: |
নিচে |
ডেটা রেট: |
100Base-T |
PoE: |
অ |
LED বিকল্প: |
সঙ্গে |
EMl ট্যাব: |
সঙ্গে |
মাউন্ট টাইপ: |
Tht |
সোল্ডার টাইপ: |
তরঙ্গ |
অপারেটিং তাপমাত্রা পরিসীমা: |
-40°C থেকে +85°C |
অংশ নং: |
LPJ4013EDNL |
বন্দর সংখ্যা: |
1x1 |
ল্যাচ: |
নিচে |
ডেটা রেট: |
100Base-T |
PoE: |
অ |
LED বিকল্প: |
সঙ্গে |
EMl ট্যাব: |
সঙ্গে |
মাউন্ট টাইপ: |
Tht |
সোল্ডার টাইপ: |
তরঙ্গ |
অপারেটিং তাপমাত্রা পরিসীমা: |
-40°C থেকে +85°C |
LPJ4013EDNL RJ45 সংযোজক ইন্টিগ্রেটেড চৌম্বক, 10/100Base-T, LED সূচক, EMI ঢালাই, এবং -40 °C থেকে 85 °C পরিসীমা। শিল্প ইথারনেটের জন্য আদর্শ।
| প্যারামিটার | মূল্য |
|---|---|
| বন্দর সংখ্যা | ১x১ |
| গতি | 10Base-T / 100Base-TX |
| পিওই সমর্থন | নন-পিওই |
| মাউন্ট টাইপ | থ্রু-হোল (THT) |
| লক টাইপ | নিচে |
| এলইডি বিকল্প | হলুদ / সবুজ |
| ইএমআই সুরক্ষা | হ্যাঁ (প্রস্রাব আঙুল + ট্যাব) |
| অপারেটিং তাপমাত্রা | -40°C থেকে +85°C |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| ঘূর্ণন অনুপাত | 1CT:1CT ± 5% |
| ওসিএল | ≥ 350μH @100KHz, 0.1V, 8mA DC Bias |
| সন্নিবেশ হ্রাস | ≤-১.২ ডিবি (১১০০ মেগাহার্জ) |
| রিটার্ন লস | ≥-১৬ ডিবি (১-৩০ মেগাহার্টজ) |
| ≥-১২ ডিবি (৩০৬০ মেগাহার্টজ) | |
| ≥-১০ ডিবি (৬০-৮০ মেগাহার্টজ) | |
| ≥-৮ ডিবি (৮০-১০০ মেগাহার্টজ) | |
| ক্রস টক | ≥-৩০ ডিবি (১১০০ মেগাহার্টজ) |
| সাধারণ মোড প্রত্যাখ্যান (সিএমআর) | ≥-৩০ ডিবি (১১০০ মেগাহার্টজ) |
| আইসোলেশন (PHY থেকে লাইন) | ১৫০০ ভিআরএম |

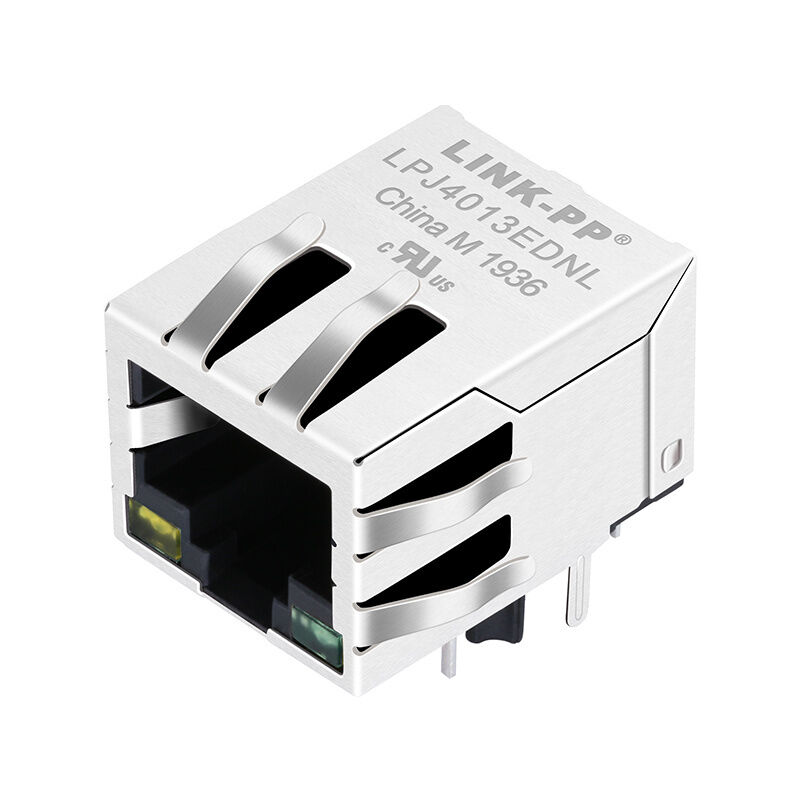

দ্যLPJ4013EDNL RJ45 চৌম্বকীয় জ্যাকএকটি উচ্চ-কার্যকারিতা10/100 বেস-টি ইথারনেট সংযোগকারীস্থিতিশীল সংকেত সংক্রমণ, ইএমআই দমন এবং চাহিদাপূর্ণ পরিবেশে দীর্ঘমেয়াদী নির্ভরযোগ্যতার জন্য ডিজাইন করা হয়েছে।
সঙ্গেইন্টিগ্রেটেড চুম্বক,দ্বৈত এলইডি নির্দেশক, এবংউন্নত ইএমআই সুরক্ষা (স্প্রিং ফিঙ্গার ডিজাইন), এই সংযোগকারী ইঞ্জিনিয়ার এবং OEMs উন্নয়নশীল জন্য আদর্শশিল্প ইথারনেট ডিভাইস, আইওটি সিস্টেম, রাউটার এবং এমবেডেড নেটওয়ার্কিং সরঞ্জাম.
1. 10/100বেস-টি সামঞ্জস্য
স্থিতিশীল ডেটা ট্রান্সমিশন সহ দ্রুত ইথারনেট অ্যাপ্লিকেশন সমর্থন করে।
2ইন্টিগ্রেটেড ম্যাগনেটিক্স (ম্যাগজ্যাক ডিজাইন)
এটি পিসিবি জটিলতা হ্রাস করে এবং সংকেতের অখণ্ডতা উন্নত করে।
3. ডুয়াল এলইডি ইন্ডিকেটর (হলুদ/সবুজ)
লিঙ্ক এবং কার্যকলাপের জন্য স্পষ্ট অবস্থা পর্যবেক্ষণ সক্ষম করে।
4স্প্রিং ফিঙ্গার দিয়ে উন্নত ইএমআই সুরক্ষা
নির্ভরযোগ্য অপারেশনের জন্য ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপকে কমিয়ে দেয়।
5. বিস্তৃত অপারেটিং তাপমাত্রা (-40°C থেকে +85°C)
কঠোর শিল্প পরিবেশের জন্য উপযুক্ত।
6.থ্রু-হোল (THT) মাউন্ট
দীর্ঘ জীবনচক্র অ্যাপ্লিকেশনের জন্য শক্তিশালী যান্ত্রিক স্থিতিশীলতা নিশ্চিত করে।
7. ল্যাচ ডাউন কনফিগারেশন
কমপ্যাক্ট ডিজাইনে নিরাপদ ক্যাবল রিটেনশন।
ইন্টিগ্রেটেড চৌম্বক বাহ্যিক ট্রান্সফরমারগুলির প্রয়োজনীয়তা দূর করে, বিন্যাস জটিলতা এবং BOM খরচ হ্রাস করে।
সাবধানে ইঞ্জিনিয়ারিং চৌম্বক নিশ্চিতনিম্ন সন্নিবেশ ক্ষতি, শক্তিশালী রিটার্ন ক্ষতি এবং চমৎকার ইএমআই কর্মক্ষমতা.
বিস্তৃত তাপমাত্রা পরিসীমা এবং শক্তিশালী THT মাউন্ট এটি জন্য আদর্শ করে তোলেমিশন-সমালোচনামূলক পরিবেশ.
দ্যস্প্রিং ফিঙ্গার শেল্ডিং গঠনস্ট্যান্ডার্ড RJ45 সংযোগকারীদের তুলনায় উন্নত গ্রাউন্ডিং এবং EMI দমন প্রদান করে।
