পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO
মডেল নম্বার: LPJ4013EDNL
দলিল: LPJ4013EDNL.pdf
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000
মূল্য: Supportive
প্যাকেজিং বিবরণ: 1200pcs carton, 50pcs ট্রে
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 4600 কে। PCS মাস
অংশ নং: |
LPJ4013EDNL |
বন্দর সংখ্যা: |
1x1 |
ল্যাচ: |
নিচে |
ডেটা রেট: |
100Base-T |
PoE: |
অ |
LED বিকল্প: |
সঙ্গে |
EMl ট্যাব: |
সঙ্গে |
মাউন্ট টাইপ: |
Tht |
সোল্ডার টাইপ: |
তরঙ্গ |
অপারেটিং তাপমাত্রা পরিসীমা: |
-40°C থেকে +85°C |
অংশ নং: |
LPJ4013EDNL |
বন্দর সংখ্যা: |
1x1 |
ল্যাচ: |
নিচে |
ডেটা রেট: |
100Base-T |
PoE: |
অ |
LED বিকল্প: |
সঙ্গে |
EMl ট্যাব: |
সঙ্গে |
মাউন্ট টাইপ: |
Tht |
সোল্ডার টাইপ: |
তরঙ্গ |
অপারেটিং তাপমাত্রা পরিসীমা: |
-40°C থেকে +85°C |

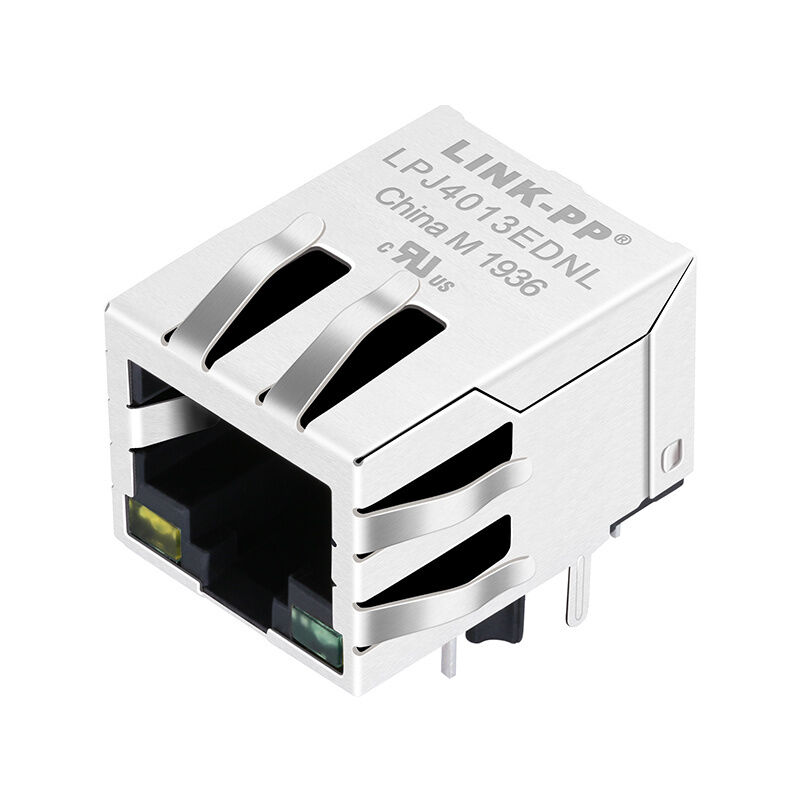

LPJ4013EDNL RJ45 কানেক্টর ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ, 10/100Base-T, LED ইন্ডিকেটর, EMI শিল্ডিং, এবং -40°C থেকে 85°C রেঞ্জ। ইন্ডাস্ট্রিয়াল ইথারনেটের জন্য আদর্শ।
| প্যারামিটার | মান |
|---|---|
| পোর্টের সংখ্যা | 1×1 |
| গতি | 10Base-T / 100Base-TX |
| PoE সাপোর্ট | নন-PoE |
| মাউন্টিং টাইপ | থ্রু-হোল (THT) |
| ল্যাচ টাইপ | ডাউন |
| LED অপশন | হলুদ / সবুজ |
| EMI শিল্ডিং | হ্যাঁ (স্প্রিং ফিঙ্গার + ট্যাব) |
| অপারেটিং টেম্প | -40°C থেকে +85°C |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| টার্নস রেশিও | 1CT:1CT ±5% |
| OCL | ≥ 350μH @100KHz, 0.1V, 8mA DC বায়াস |
| ইনসারশন লস | ≤ -1.2 dB (1–100 MHz) |
| রিটার্ন লস | ≥ -16 dB (1–30 MHz) |
| ≥ -12 dB (30–60 MHz) | |
| ≥ -10 dB (60–80 MHz) | |
| ≥ -8 dB (80–100 MHz) | |
| ক্রস টক | ≥ -30 dB (1–100 MHz) |
| কমন মোড রিজেকশন (CMR) | ≥ -30 dB (1–100 MHz) |
| আইসোলেশন (PHY থেকে লাইন) | 1500 Vrms |
স্ট্যান্ডার্ড RJ45 কানেক্টরের তুলনায় উন্নত গ্রাউন্ডিং এবং EMI দমন প্রদান করে।LPJ4013EDNL RJ45 ম্যাগনেটিক জ্যাক একটি উচ্চ-পারফরম্যান্স 10/100Base-T ইথারনেট কানেক্টর যা কঠিন পরিবেশে স্থিতিশীল সিগন্যাল ট্রান্সমিশন, EMI দমন এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতার জন্য ডিজাইন করা হয়েছে।
ইন্টিগ্রেটেড ম্যাগনেটিক্স, ডুয়াল LED ইন্ডিকেটর, এবং উন্নত EMI শিল্ডিং (স্প্রিং ফিঙ্গার ডিজাইন) সহ, এই কানেক্টরটি ইন্ডাস্ট্রিয়াল ইথারনেট ডিভাইস, IoT সিস্টেম, রাউটার এবং এমবেডেড নেটওয়ার্কিং সরঞ্জাম তৈরি করা ইঞ্জিনিয়ার এবং OEM-দের জন্য আদর্শ।4. উন্নত EMI সুরক্ষা
স্থিতিশীল ডেটা ট্রান্সমিশন সহ ফাস্ট ইথারনেট অ্যাপ্লিকেশন সমর্থন করে।
2. ইন্টিগ্রেটেড ম্যাগনেটিক্স (MagJack ডিজাইন)
PCB জটিলতা হ্রাস করে এবং সিগন্যাল ইন্টিগ্রিটি উন্নত করে।
3. ডুয়াল LED ইন্ডিকেটর (হলুদ/সবুজ)
লিঙ্ক এবং অ্যাক্টিভিটির জন্য স্পষ্ট স্ট্যাটাস মনিটরিং সক্ষম করে।
4. স্প্রিং ফিঙ্গার সহ উন্নত EMI শিল্ডিং
নির্ভরযোগ্য অপারেশনের জন্য ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স কমিয়ে দেয়।
5. প্রশস্ত অপারেটিং তাপমাত্রা (-40°C থেকে +85°C)
কঠিন শিল্প পরিবেশের জন্য উপযুক্ত।
6. থ্রু-হোল (THT) মাউন্টিং
দীর্ঘ জীবনচক্র অ্যাপ্লিকেশনের জন্য শক্তিশালী যান্ত্রিক স্থিতিশীলতা নিশ্চিত করে।
7. ল্যাচ ডাউন কনফিগারেশন
কম্প্যাক্ট ডিজাইনে নিরাপদ কেবল রিটেনশন।
LPJ4013EDNL বিবরণ
2. সুপিরিয়র সিগন্যাল ইন্টিগ্রিটি
কম ইনসারশন লস, শক্তিশালী রিটার্ন লস এবং চমৎকার EMI পারফরম্যান্স নিশ্চিত করে।4. উন্নত EMI সুরক্ষা
মিশন-ক্রিটিক্যাল পরিবেশের জন্য আদর্শ করে তোলে।4. উন্নত EMI সুরক্ষা
স্ট্যান্ডার্ড RJ45 কানেক্টরের তুলনায় উন্নত গ্রাউন্ডিং এবং EMI দমন প্রদান করে।
