পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO

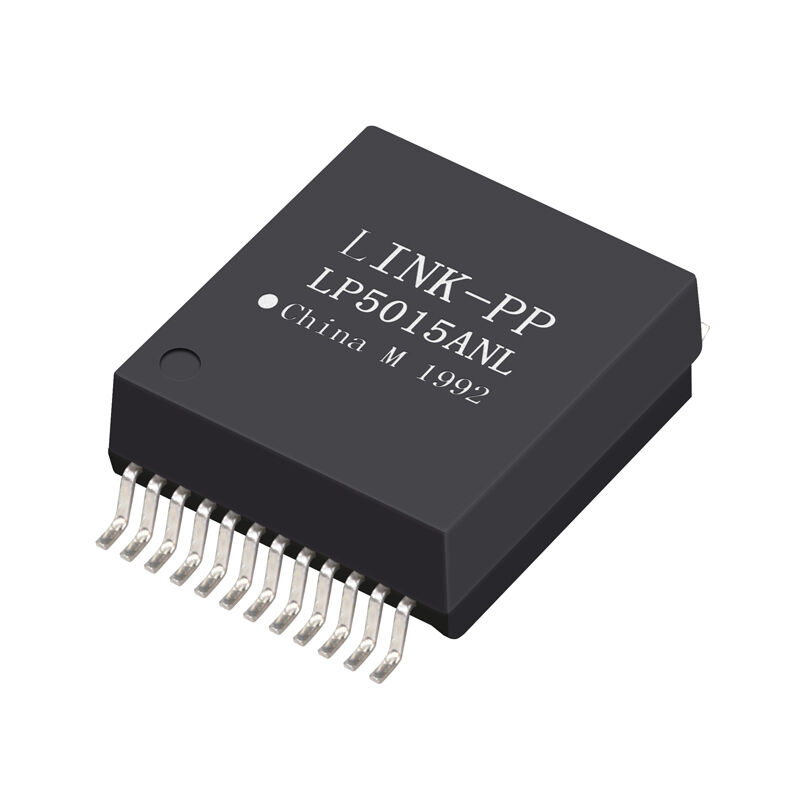

মডেল নম্বার: LP5015ANL
দলিল: LP5015ANL.pdf
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$0.65
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: 3 দিনের মধ্যে স্টক জাহাজে
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
P/N: |
LP5015ANL |
আকার: |
13.64x18.80x5.72 মিমি |
ডেটা রেট: |
1000base-t |
চ্যানেল/পোর্টের সংখ্যা: |
একক |
PoE: |
অ |
মাউন্ট টাইপ: |
শ্রীমতী |
মোড় অনুপাত: |
1:1 |
অপারেটিং তাপমাত্রা পরিসীমা: |
-40°C থেকে +85°C |
P/N: |
LP5015ANL |
আকার: |
13.64x18.80x5.72 মিমি |
ডেটা রেট: |
1000base-t |
চ্যানেল/পোর্টের সংখ্যা: |
একক |
PoE: |
অ |
মাউন্ট টাইপ: |
শ্রীমতী |
মোড় অনুপাত: |
1:1 |
অপারেটিং তাপমাত্রা পরিসীমা: |
-40°C থেকে +85°C |
| LINK-PP পার্ট সংখ্যা | LP5015ANL |
| বেলুফে অংশ সংখ্যা | S558-5999-এবি-এফ |
| গতি | 1000 বেস-টি |
| পোর্ট সংখ্যা | একক |
| আবেদন | ল্যান ইথারনেট |
| প্যাকেজ | SMD ও |
| পিন নাম্বার | 24 |
| তাপমাত্রা | 40 থেকে + 85 |
| প্যাকেজ উচ্চতা (মিমি) | 5,72 |
| প্যাকেজ দৈর্ঘ্য (মিমি) | 18,80 |
| প্যাকেজ প্রস্থ (মিমি) | 13,64 |
বৈদ্যুতিক বিশেষ উল্লেখ (25):
1. অনুপাত 50kHz, 0.5V সক্রিয় করে
চিপ পার্শ্ব: লাইন পার্শ্ব = 1CT: 1CT + _2%
2. ইনডাক্টেন্স (এলএস) 100 কেএজেজ, 0.1 ভি, 12 মি এ ডিসি বায়াস:
চিপ পার্শ্ব: 350uH ন্যূনতম
3. সন্নিবেশ ক্ষতি 1-100MHz: -1.4 ডিবি সর্বোচ্চ
4. রিটার্ন ক্ষতি 1-30MHz: -16 ডিবি মি
40MHz: -14.4 ডিবি মিনি
50MHz: -13.1 ডিবি মিনি
60-80MHz: -12 ডিবি মি
100MHz: -10 ডিবি মি
5. প্রচলিত মোড প্রত্যাখ্যানের ডিফারেনশিয়াল:
30MHz: -45 ডিবি মিনি
60MHz: -40 ডিবি মিনি
100MHz: -35 ডিবি মি
6. Crosstalk30MHz: -40 ডিবি মিনি
60MHz: -35 ডিবি মি
100MHz: -30 ডিবি মি
7. হাই-পট: 1500Vrms, 0.5mA, 1 সেকেন্ড
লাইন পাশ চিপ দিকে
অ্যাপ্লিকেশন:
নেটওয়ার্কিং এবং যোগাযোগ সরঞ্জাম যেমন হাব, পিসি কার্ড, স্যুইচ,
রাউটার, পিসি মেনবোর্ড, এসডিএইচ, পিডিএইচ, আইপি ফোন, এক্সডিএসএল মডেম
