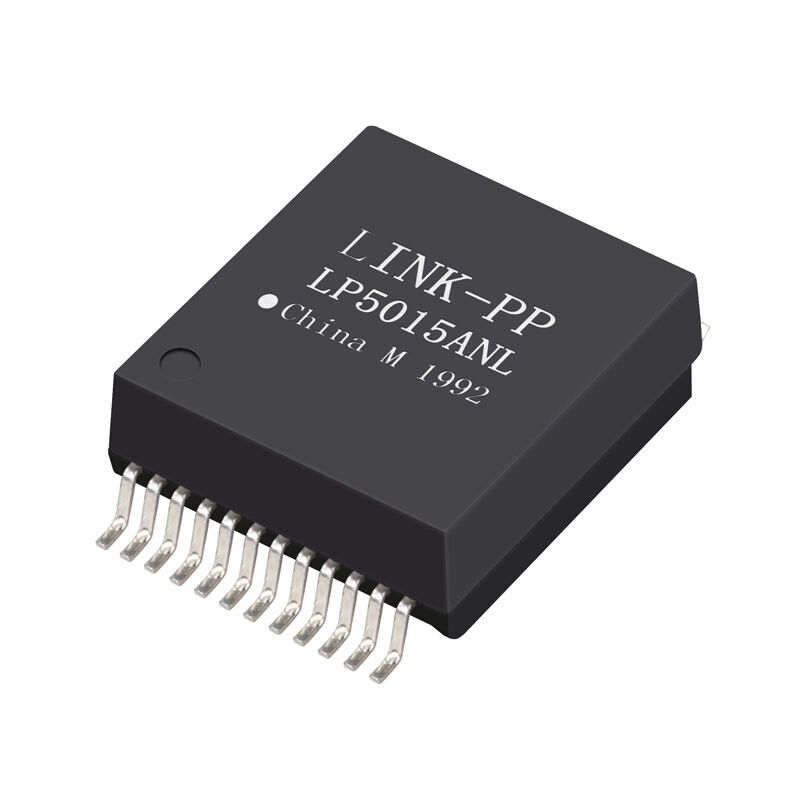

LP5015ANL 1000 বেস-টি ট্রান্সফরমার সিঙ্গল পোর্ট এসএমডি ল্যান ম্যাগনেটিক্স

LINK-PP দ্বারা LP5015ANL 1000 বেস-টি গিগাবিট ইথারনেট ট্রান্সফরমার মডিউলটি উত্স করুন৷ 1500Vrms বিচ্ছিন্নতা সহ শিল্প গ্রেড SMD LAN চৌম্বক। UL এবং RoHS অনুগত।

LP5015ANL LAN আইসোলেশন মডিউল ওভারভিউ

LINK-PP দ্বারা নির্মিত LP5015ANL হল একটি প্রিমিয়াম-গ্রেড সিঙ্গেল পোর্ট গিগাবিট ইথারনেট ট্রান্সফরমার যা আধুনিক নেটওয়ার্কিং সরঞ্জামগুলির কঠোর চাহিদা মেটাতে ডিজাইন করা হয়েছে৷ একটি অত্যন্ত নির্ভরযোগ্য SMD LAN আইসোলেশন মডিউল হিসাবে, এটি 10/100/1000BASE-T অ্যাপ্লিকেশনের জন্য IEEE 802.3 মান সম্পূর্ণরূপে মেনে চলে। একটি শক্তিশালী 24-পিন পৃষ্ঠ মাউন্ট (SMD/SMT) প্যাকেজ এবং শিল্প-গ্রেড অপারেটিং তাপমাত্রা ক্ষমতা (-40C থেকে +85C) সমন্বিত, LP5015ANL সর্বোত্তম সংকেত অখণ্ডতা, চমৎকার EMI দমন, এবং মিশন-সমালোচনামূলক নেটওয়ার্ক যোগাযোগের জন্য উচ্চ-ভোল্টেজ বিচ্ছিন্নতা নিশ্চিত করে।

মূল সুবিধা

-উচ্চ-পারফরম্যান্স গিগাবিট সংযোগ:4-চ্যানেল ডিজাইন 1000 বেস-টি ট্রান্সমিশনের জন্য তৈরি।
-শিল্প গ্রেড নির্ভরযোগ্যতা:-40C থেকে +85C পর্যন্ত চরম পরিবেশে নির্বিঘ্নে কাজ করে।
-নিরাপত্তা এবং সম্মতি:1500Vrms Hipot বিচ্ছিন্নতা, UL E484635 প্রত্যয়িত, এবং RoHS অনুগত।
-স্বয়ংক্রিয় উৎপাদনের জন্য অপ্টিমাইজ করা হয়েছে:SMD-24 প্যাকেজ 250C পিক রিফ্লো সোল্ডারিংয়ের সাথে সামঞ্জস্যপূর্ণ।

সাধারণ বিশেষ উল্লেখ এর LP5015ANL 1000 বেস-টি ট্রান্সফরমার মডিউল

বৈদ্যুতিক বৈশিষ্ট্য (25℃ এ পরীক্ষা করা হয়েছে)

LP5015ANL গিগাবিট ইথারনেট ট্রান্সফরমার অঙ্কন - পরিকল্পিত

LP5015ANL LAN আইসোলেশন মডিউল ওভারভিউ

LINK-PP দ্বারা নির্মিত LP5015ANL হল একটি প্রিমিয়াম-গ্রেড সিঙ্গেল পোর্ট গিগাবিট ইথারনেট ট্রান্সফরমার যা আধুনিক নেটওয়ার্কিং সরঞ্জামগুলির কঠোর চাহিদা মেটাতে ডিজাইন করা হয়েছে৷ একটি অত্যন্ত নির্ভরযোগ্য SMD LAN আইসোলেশন মডিউল হিসাবে, এটি 10/100/1000BASE-T অ্যাপ্লিকেশনের জন্য IEEE 802.3 মান সম্পূর্ণরূপে মেনে চলে। একটি শক্তিশালী 24-পিন পৃষ্ঠ মাউন্ট (SMD/SMT) প্যাকেজ এবং শিল্প-গ্রেড অপারেটিং তাপমাত্রা ক্ষমতা (-40C থেকে +85C) সমন্বিত, LP5015ANL সর্বোত্তম সংকেত অখণ্ডতা, চমৎকার EMI দমন, এবং মিশন-সমালোচনামূলক নেটওয়ার্ক যোগাযোগের জন্য উচ্চ-ভোল্টেজ বিচ্ছিন্নতা নিশ্চিত করে।

LP5015ANL 24 পিন ল্যান ম্যাগনেটিক্সমেকানিক্যাল স্পেসিফিকেশন

সাধারণ অ্যাপ্লিকেশন আর্কিটেকচার

LP5015ANL ইথারনেট PHY এবং RJ45 সংযোগকারীর মধ্যে চৌম্বকীয় বিচ্ছিন্নতা এবং সংকেত কন্ডিশনার প্রদানের জন্য ইনস্টল করা আছে।

ইথারনেট PHY │ ডিফারেনশিয়াল পেয়ার │ LP5015ANL 1000 বেস-টি ট্রান্সফরমার মডিউল │ RJ45 সংযোগকারী │ CAT5e / CAT6 কেবল

ট্রান্সফরমার কাজ করে:

• গ্যালভানিক বিচ্ছিন্নতা
• ডিফারেনশিয়াল সিগন্যাল কাপলিং
• ইম্পিডেন্স ম্যাচিং
• কমন-মোড নয়েজ সাপ্রেশন
• ইএমআই হ্রাস
• সংকেত অখণ্ডতা বৃদ্ধি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

1. LP5015ANL কিসের জন্য ব্যবহৃত হয়?

LP5015ANL হল একটি একক পোর্ট গিগাবিট ইথারনেট ট্রান্সফরমার যা ইথারনেট PHY এবং RJ45 সংযোগকারীর মধ্যে গ্যালভানিক বিচ্ছিন্নতা, ইম্পিডেন্স ম্যাচিং, সিগন্যাল কাপলিং এবং EMI দমন প্রদানের জন্য ব্যবহৃত হয়।

2. LP5015ANL কি গিগাবিট ইথারনেট সমর্থন করে?

হ্যাঁ। এটি IEEE 802.3 অনুগত জন্য ডিজাইন করা হয়েছে10/100/1000BASE-Tইথারনেট ইন্টারফেস।

3. বাঁক অনুপাত কি?

ট্রান্সফরমার বৈশিষ্ট্য a1CT:1CT ±5%বাঁক অনুপাত, গিগাবিট ইথারনেট যোগাযোগের জন্য সুষম ডিফারেনশিয়াল সিগন্যালিং প্রদান করে।

4. 350μH OCL কেন গুরুত্বপূর্ণ?

একটি সর্বনিম্ন350μH ওপেন সার্কিট ইন্ডাকট্যান্সইথারনেট PHY প্রয়োজনীয়তাগুলির সাথে সম্মতি নিশ্চিত করে, কম-ফ্রিকোয়েন্সি কর্মক্ষমতা উন্নত করে এবং স্থিতিশীল সংকেত সংক্রমণ বজায় রাখতে সহায়তা করে।

5. LP5015ANL কোন বিচ্ছিন্নতা ভোল্টেজ প্রদান করে?

মডিউল অফার করে1500Vrms অস্তরক বিচ্ছিন্নতা, বৈদ্যুতিক ক্ষণস্থায়ী এবং স্থল সম্ভাব্য পার্থক্য থেকে ইথারনেট সরঞ্জাম রক্ষা করে।

6. LP5015ANL কোন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে?

সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে SOHO ADSL মডেম, ল্যান-অন-মাদারবোর্ড (LOM), ইথারনেট সুইচ, রাউটার, শিল্প নিয়ন্ত্রক, আইপি ক্যামেরা, ওয়্যারলেস অ্যাক্সেস পয়েন্ট, IoT গেটওয়ে এবং এমবেডেড নেটওয়ার্কিং সরঞ্জাম।

7. LP5015ANL কি শিল্প পরিবেশের জন্য উপযুক্ত?

হ্যাঁ। এর-40°C থেকে +85°Cঅপারেটিং তাপমাত্রা পরিসীমা এটিকে শিল্প অটোমেশন, ফ্যাক্টরি নেটওয়ার্কিং, পরিবহন এবং অন্যান্য কঠোর-পরিবেশ ইথারনেট অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।

8. LP5015ANL RoHS অনুগত?

হ্যাঁ। LP5015ANL মেনে চলেRoHS 2011/65/EUপরিবেশগত প্রবিধান এবং UL স্বীকৃত অধীনেফাইল নং E484635.
