পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO

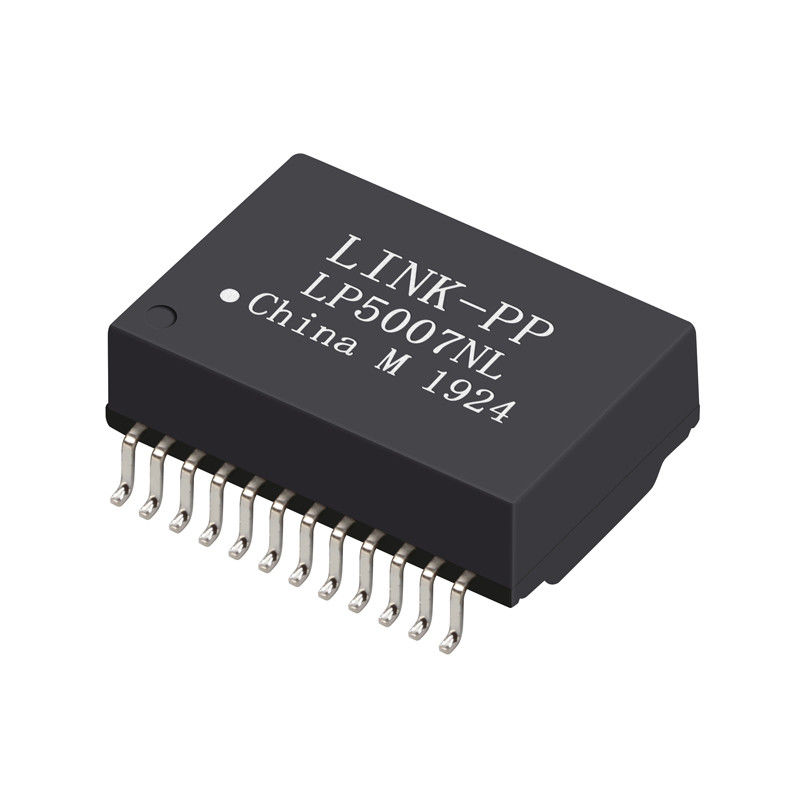

মডেল নম্বার: LP5007ANL
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
বিশেষ উল্লেখ: |
LP5007ANL |
ইথারনেট: |
গিগাবিট এক্স 1 |
পরিমাপ করা: |
17.70x15.80x6.60 মিমি |
পটভূমি: |
পৃষ্ঠতল |
অবস্থান: |
24 পিন |
নমুনা: |
সহজলভ্য |
বিশেষ উল্লেখ: |
LP5007ANL |
ইথারনেট: |
গিগাবিট এক্স 1 |
পরিমাপ করা: |
17.70x15.80x6.60 মিমি |
পটভূমি: |
পৃষ্ঠতল |
অবস্থান: |
24 পিন |
নমুনা: |
সহজলভ্য |
10/100 বেস-টি ম্যাগনেটিক ট্রান্সফরমার মডিউল এসএমডি, রোজ | |
LINK-PP পার্ট সংখ্যা | LP5007ANL |
গতি | 10/100-টি |
পোর্ট সংখ্যা | একক |
আবেদন - ল্যান | ETHERNET (নোএন PoE) |
প্যাকেজ | SMD ও |
তাপমাত্রা | -40 ℃ থেকে +85 ℃ |
AutomDX | হ্যাঁ |
মন্তব্য | এলএল সংস্করণ হিসাবে একই |
কনফিগারেশন RX | টি, সি, এস |
কনফিগারেশন TX | টি, সি, এস |
নির্মাণ | উন্মুক্ত কাঠামো |
পোর্ট প্রতি কোণ | 12 |
পোর্ট সংখ্যা | একক |
প্যাকেজ উচ্চতা (ইঞ্চি) | 0,260 |
প্যাকেজ উচ্চতা (মিমি) | 6,60 |
প্যাকেজ দৈর্ঘ্য (ইঞ্চি) | 0,697 |
প্যাকেজ দৈর্ঘ্য (মিমি) | 17.7 |
প্যাকেজ প্রস্থ (ইঞ্চি) | 0,496 |
প্যাকেজ প্রস্থ (মিমি) | 12.6 |
অনুপাত RX সক্রিয় করে | 1CT: 1CT |
মান TX টান | 1CT: 1CT |
বৈদ্যুতিক বিশেষ উল্লেখ (25):
1. অনুপাত 50KHz, 0.5V সক্রিয় করে
চিপ পার্শ্ব: লাইন পার্শ্ব = 1CT: 1CT + _2%
2. ইনডাক্টেন্স (এলএস) 100 কেএজেজ, 0.1 ভি, 12 মি এ ডিসি বায়াস:
চিপ পার্শ্ব: 350uH ন্যূনতম
3. সন্নিবেশ ক্ষতি 1-100MHz: -1.4 ডিবি সর্বোচ্চ
4. রিটার্ন ক্ষতি 1-30MHz: -16 ডিবি মি
40MHz: -14.4 ডিবি মিনি
50MHz: -13.1 ডিবি মিনি
60-80MHz: -12 ডিবি মি
100MHz: -10 ডিবি মি
5. প্রচলিত মোড প্রত্যাখ্যানের ডিফারেনশিয়াল:
30MHz: -45 ডিবি মিনি
60MHz: -40 ডিবি মিনি
100MHz: -35 ডিবি মি
6. Crosstalk30MHz: -40 ডিবি মিনি
60MHz: -35 ডিবি মিনি
100MHz: -30 ডিবি মি
7. হাই-পট: 1500Vrms, 0.5mA, 1 সেকেন্ড
লাইন পাশ চিপ দিকে
অ্যাপ্লিকেশন
নেটওয়ার্কিং এবং যোগাযোগ সরঞ্জাম যেমন হাব, পিসি কার্ড, স্যুইচ, রাউটার, পিসি মেনবোর্ড, এসডিএইচ, পিডিএইচ, আইপি ফোন, এক্সডিএসএল মডেম
প্রতিযোগিতামূলক সুবিধা
1100 কর্মী,
100% পরীক্ষা
নমনীয় ডেলিভারি সময়
LP5007ANLE
LP5007NL
LP5007NLE
LP5008ANL
LP5008ANLE
