পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO

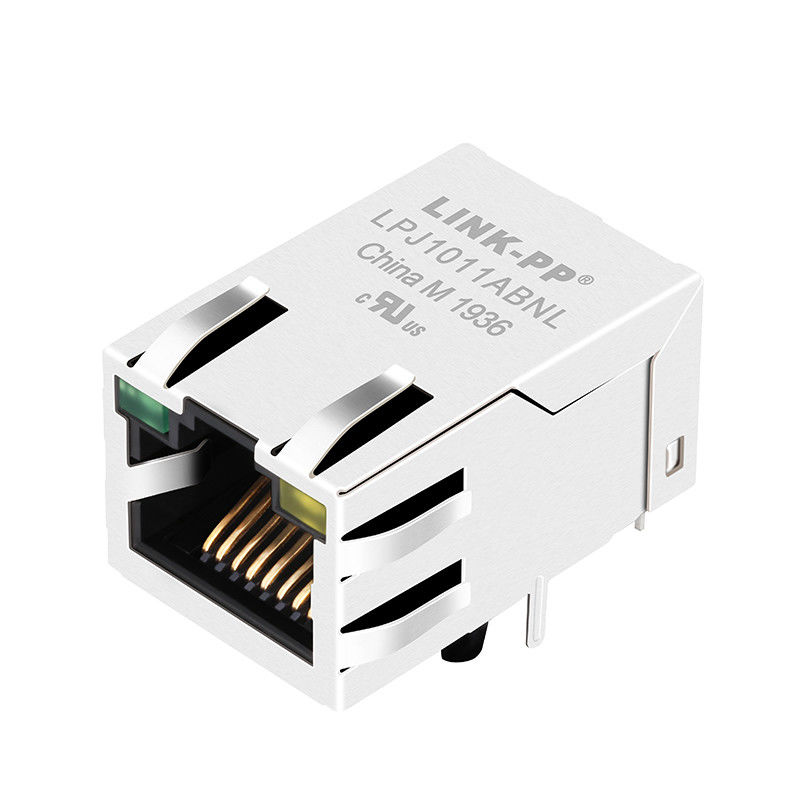

মডেল নম্বার: LMJ2058811001CNL (LPJ1011ABNL)
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000
মূল্য: Supportive
প্যাকেজিং বিবরণ: ট্রে, টেপ এবং রিল
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3000K / মাস
প্রকারভেদ: |
RJ45 ইন্টিগ্রেটেড ম্যাগনেটিক্স কানেক্টর (ICM) |
সংযোগকারী পিনআউট লেআউট: |
8P8C |
লকিং সিস্টেম: |
শীর্ষ লট |
গতি: |
10/100 বেস-টিএক্স |
বৈদ্যুতিক মাউন্ট: |
THT |
আবেদন: |
হাব, পিসি কার্ড, সুইচ, রাউটার, পিসি মেইনবোর্ড |
প্রকারভেদ: |
RJ45 ইন্টিগ্রেটেড ম্যাগনেটিক্স কানেক্টর (ICM) |
সংযোগকারী পিনআউট লেআউট: |
8P8C |
লকিং সিস্টেম: |
শীর্ষ লট |
গতি: |
10/100 বেস-টিএক্স |
বৈদ্যুতিক মাউন্ট: |
THT |
আবেদন: |
হাব, পিসি কার্ড, সুইচ, রাউটার, পিসি মেইনবোর্ড |
| সংক্ষিপ্ত বিবরণ |
RJ45 সংযোগকারী 10/100 বেস-টি ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ |
|---|---|
| TR (@100KHz, 0.1V) | TX =1CT:1CT ± 3% RX =1CT:1CT ± 3% |
| OCL (@100KHz, 100mV, 8mA, DC Bias) | পিন্সঃ (P1,P2), ((P7,P8) = 350uH MIN |
| হিপোট |
PINS (P1, P3, P2) TO (J1, J2) =1500VAC FOR 60 SECONDS PINS (P7, P6, P8) TO (J3, J6) = 1500VAC 60 সেকেন্ডের জন্য |
| সন্নিবেশের ক্ষতি | -১.০ ডিবি ম্যাক্স @১.০ মেগাহার্টজথেকে৬৫ মেগাহার্টজ |
| রিটার্ন ক্ষতি | -২০ ডিবিMIN@ 1MHz থেকে 10MHz -16dB MIN @10MHz থেকে 30MHz -১২ ডিবিMIN@30MHzথেকে৬০ মেগাহার্টজ -10dB MIN @0MHzথেকে১০০ মেগাহার্টজ |
| ক্রস টক | -40dB MIN @ 1MHzথেকে৩০ মেগাহার্টজ -৩৫ ডিবিMIN@30MHzথেকে৬০ মেগাহার্টজ -30dB MIN @60MHzথেকে১০০ মেগাহার্টজ |
| সাধারণ থেকে সাধারণ মোড প্রত্যাখ্যান | -৩০ ডিবিMIN@ 1MHz থেকে 50MHz -২০ ডিবিMIN@50MHz থেকে 150MHz |
| ক্যাপাসিটর | 1000pF ± 25% 2KV |
| প্রতিরোধ | 750HMS ± 20% |
| কয়েল এর প্রতিরোধ ক্ষমতা | 1.80HMS MAX, 0.250HMS MIN |
| বাম LED রঙ | সবুজ |
| ডানদিকে LED রঙ | হলুদ |
| অপারেটিং তাপমাত্রা | ০-৭০°C |
লিংক-পিপি আরজে৪৫ এর সাথে ম্যাগনেটিক্স সিরিজটি আবিষ্কার করুন যা শিল্পের সর্বোচ্চ মান পূরণের জন্য ডিজাইন করা হয়েছে। আমাদের ম্যাগনেটিক আরজে৪৫ জ্যাকগুলি চমৎকার বৈদ্যুতিক কর্মক্ষমতা প্রদান করে এবং আইইইই৮০২ পূরণ করে।3 স্পেসিফিকেশন এবং 350uH সর্বনিম্ন OCL 8mA Bias বর্তমান সঙ্গেবিদ্যুৎ কর্মক্ষমতা, ইএমআই দমন, তাপমাত্রা প্রতিরোধ ক্ষমতা এবং প্রিমিয়াম উপাদান রচনাতে শ্রেষ্ঠত্বের জন্য লিংক-পিপি আরজে৪৫ সংযোগকারীদের উপর আস্থা রাখুন।
উচ্চ-কার্যকারিতা LMJ2058811001CNL (LPJ1011ABNL) সর্বোত্তম সংকেত অখণ্ডতার জন্য সর্বোচ্চ EMI দমন প্রদান করে।
ইন্টিগ্রেটেড ম্যাগনেটিক্স সংযোগকারী বিভিন্ন পরিবেশগত অবস্থার অধীনে শক্তিশালী তাপমাত্রা অভিযোজন এবং নির্ভরযোগ্যতা আছে। স্টোরেজ তাপমাত্রা পরিসীমা -25 °C থেকে +85 °C হয়,অপারেটিং তাপমাত্রা পরিসীমা 0°C থেকে +70°C.
প্রিমিয়াম উপাদান স্পেসিফিকেশনঃ
1. ঢালঃ উচ্চ মানের 0.2 মিমি পুরু ব্রাস থেকে তৈরি। LMJ2058811001CNL সিঙ্গল পোর্ট RJ45 সংযোগকারী উন্নত স্থায়িত্ব এবং পরিবাহিতা জন্য নিকেল প্রলেপ বৈশিষ্ট্য।
2. হাউজিংঃ হাউজিংটি 30% ফাইবারগ্লাস সামগ্রী সহ পিবিটি (পলিবুটিলিন টেরেফথাল্যাট) দিয়ে তৈরি এবং UL94V-0 শিখা retardant মান পূরণ করে।
3. যোগাযোগঃ যোগাযোগগুলি 0.35 মিমি পুরু ফসফর ব্রোঞ্জ থেকে নির্মিত হয় এবং উচ্চতর বৈদ্যুতিক কর্মক্ষমতা এবং জারা প্রতিরোধের নিশ্চিত করার জন্য নির্বাচনীভাবে স্বর্ণযুক্ত হয়।
