পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: XRJD-এস-21-8-8-5
দলিল: LPJE106-3AWNL.pdf
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000 / 60K
মূল্য: $0.11-$14
প্যাকেজিং বিবরণ: ট্রে
ডেলিভারি সময়: 3 দিনের মধ্যে স্টক জাহাজে
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 180 কে / মাস
পার্ট নম্বর: |
XRJD-S-21-8-8-5 |
বন্দর: |
2x1 মহিলা |
চৌম্বক: |
ছাড়া |
LED: |
সবুজ / সবুজ |
মাউন্টিং: |
সাইড এন্ট্রি (ডান কোণ) |
ক্রস: |
LPJE106-3AWNL = XRJD-S-21-8-8-5 |
পার্ট নম্বর: |
XRJD-S-21-8-8-5 |
বন্দর: |
2x1 মহিলা |
চৌম্বক: |
ছাড়া |
LED: |
সবুজ / সবুজ |
মাউন্টিং: |
সাইড এন্ট্রি (ডান কোণ) |
ক্রস: |
LPJE106-3AWNL = XRJD-S-21-8-8-5 |

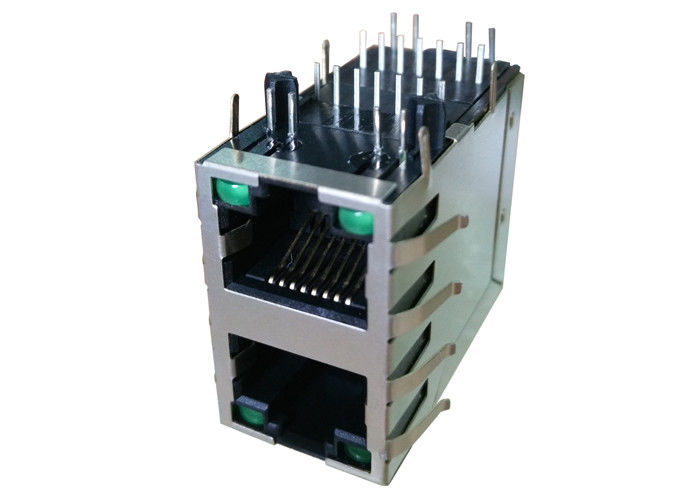

XRJD-S-21-8-8-5 স্ট্যাকড 2x1 RJ45 কানেক্টর, ইন্টিগ্রেটেড ম্যাগনেটিক্স ছাড়া। গিগাবিট ইথারনেট অ্যাপ্লিকেশনের জন্য আদর্শ, যেখানে এক্সটার্নাল ম্যাগনেটিক্স, কম্প্যাক্ট PCB ডিজাইন এবং উচ্চ EMI পারফরম্যান্সের প্রয়োজন।
The XRJD-S-21-8-8-5 স্ট্যাকড RJ45 কানেক্টর, ম্যাগনেটিক্স ছাড়া IEEE 802.3ab স্ট্যান্ডার্ড মেনে চলে, যা নির্ভরযোগ্য গিগাবিট নেটওয়ার্ক পারফরম্যান্স নিশ্চিত করে। 2x1 স্ট্যাকড পোর্ট কনফিগারেশন এ ডিজাইন করা এই কানেক্টরটি উচ্চ-ঘনত্বের PCB লেআউট সক্ষম করে, একই সাথে চমৎকার ইলেকট্রিক্যাল এবং মেকানিক্যাল পারফরম্যান্স বজায় রাখে।
ইন্টিগ্রেটেড ম্যাগনেটিক্স RJ45 জ্যাকের বিপরীতে, এই মডেলটি ইঞ্জিনিয়ারদের PHY লেআউট, EMI নিয়ন্ত্রণ এবং সিগন্যাল ইন্টিগ্রিটি অপ্টিমাইজ করতে এক্সটার্নাল ম্যাগনেটিক্স সার্কিট ব্যবহার করে - এটি ইন্ডাস্ট্রিয়াল নেটওয়ার্কিং, টেলিকম সরঞ্জাম এবং এমবেডেড সিস্টেম এর জন্য আদর্শ করে তোলে।
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| ভোল্টেজ রেটিং | 125V AC |
| কারেন্ট রেটিং | 1.5A |
| কন্টাক্ট রেজিস্ট্যান্স | ≤ 30 mΩ |
| ইনসুলেশন রেজিস্ট্যান্স | ≥ 500 MΩ (500V DC) |
| ডাইইলেকট্রিক স্ট্রেংথ | 1000V AC (50/60Hz, 1 min) |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| হাউজিং মেটেরিয়াল | PBT UL94V-0 |
| কন্টাক্ট মেটেরিয়াল | ফসফর ব্রোঞ্জ (C51000) |
| কন্টাক্ট প্লেটিং | নিকেলের উপর গোল্ড ফ্ল্যাশ |
| শিল্ড মেটেরিয়াল | নিকেল-প্লেটেড ব্রাস |
| মেটিং ফোর্স | ≤ 2.2 kgf |
| রিটেনশন স্ট্রেংথ | ≥ 3.0 kgf |
| ডিউরেবিলিটি | ≥ 750 সাইকেল |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| অপারেটিং তাপমাত্রা | -40°C থেকে +85°C |
| স্টোরেজ তাপমাত্রা | -40°C থেকে +85°C |
| আর্দ্রতা | < 70% RH |
| সোল্ডারিং | ওয়েভ সোল্ডার 250°C / 5 sec |
| সার্টিফিকেশন | UL (ফাইল নং E484635), RoHS কমপ্লায়েন্ট |
এক্সটার্নাল ম্যাগনেটিক্স ব্যবহার করলে যা সম্ভব:
| বনাম ইন্টিগ্রেটেড ম্যাগনেটিক্স RJ45 কানেক্টর | বৈশিষ্ট্য | ম্যাগনেটিক্স ছাড়া |
|---|---|---|
| ম্যাগনেটিক্স সহ | ডিজাইন ফ্লেক্সিবিলিটি | উচ্চ |
| সীমিত | PCB স্পেস | ফ্লেক্সিবল |
| আরও কম্প্যাক্ট | EMI নিয়ন্ত্রণ | এক্সটার্নাল টিউনিং |
| বিল্ট-ইন | খরচ | কম |
| বেশি | অ্যাপ্লিকেশন | কাস্টম সিস্টেম |
