পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: ISO9001,SGS,UL,CE,REACH,RoHS
মডেল নম্বার: J0C-0003NL
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 720 পিসি
মূল্য: $0.85
প্যাকেজিং বিবরণ: 120pcs / রীল, 6Reel = 35 * 35 * 35cm = 9KGS (720pcs) / শক্ত কাগজ
ডেলিভারি সময়: 3-5 দিন
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3000000 মাস
স্পেসিফিকেশন: |
J0C-0003NL |
অংশ নং: |
LPJ19113DNL |
সিরিজ: |
ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ RJ45 সংযোগকারী |
ইথারনেট: |
10/100BASE-TX |
মাউন্টিং: |
সারফেস মাউন্ট (এসএমটি) |
বিচ্ছিন্নতা ভোল্টেজ: |
1500Vrms |
মোড় অনুপাত: |
TX:1CT:1 / RX:1CT:1 |
ওসিএল: |
≥350 µH |
স্পেসিফিকেশন: |
J0C-0003NL |
অংশ নং: |
LPJ19113DNL |
সিরিজ: |
ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ RJ45 সংযোগকারী |
ইথারনেট: |
10/100BASE-TX |
মাউন্টিং: |
সারফেস মাউন্ট (এসএমটি) |
বিচ্ছিন্নতা ভোল্টেজ: |
1500Vrms |
মোড় অনুপাত: |
TX:1CT:1 / RX:1CT:1 |
ওসিএল: |
≥350 µH |

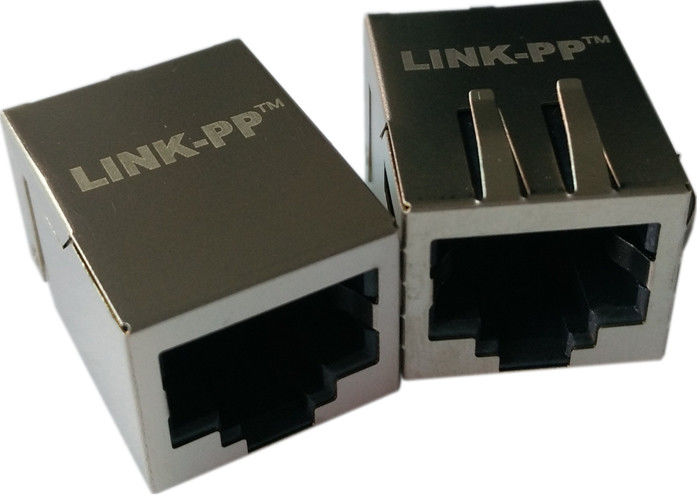

১. কম PCB স্থান হল একটি সিঙ্গেল-পোর্ট RJ45 কানেক্টর যা ইন্টিগ্রেটেড ম্যাগনেটিক্স (MagJack) সহ যা 10/100Base-TX ইথারনেট অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে
এটি PulseJack J0C সিরিজ এর অন্তর্গত এবং কানেক্টরের হাউজিং-এর ভিতরে ইথারনেট আইসোলেশন ট্রান্সফর্মার এবং কমন-মোড ফিল্টারিং একত্রিত করে, যা PCB ডিজাইনকে সহজ করে এবং EMI পারফরম্যান্স উন্নত করে।
এই ডিভাইসটি একটি সারফেস-মাউন্ট (SMT) ফুটপ্রিন্ট এবং একটি লো-প্রোফাইল স্ট্রাকচার ব্যবহার করে, যা এটিকে রাউটার, সেট-টপ বক্স এবং ইন্ডাস্ট্রিয়াল কন্ট্রোলারের মতো কম্প্যাক্ট নেটওয়ার্ক ডিভাইসের জন্য উপযুক্ত করে তোলে।
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| টার্নস রেশিও | 1CT:1 (TX), 1CT:1 (RX) |
| কানেক্টর ওরিয়েন্টেশন | ট্যাব আপ |
| LED ইন্ডিকেটর | সবুজ / হলুদ |
| EMI ফিঙ্গার | হ্যাঁ |
| BST সার্কিট | না |
| ফ্রিকোয়েন্সি | ইনসার্শন লস (সর্বোচ্চ) |
|---|---|
| 1 – 65 MHz | -1.0 dB |
| ফ্রিকোয়েন্সি | রিটার্ন লস (সর্বনিম্ন) |
|---|---|
| 1 – 10 MHz | -20 dB |
| 30 MHz | -16 dB |
| 60 – 80 MHz | -12 dB |
| ফ্রিকোয়েন্সি | ক্রসটক (সর্বনিম্ন) |
|---|---|
| 1 – 10 MHz | -40 dB |
| 30 – 60 MHz | -35 dB |
| 60 – 100 MHz | -30 dB |
| ফ্রিকোয়েন্সি | CMR (সর্বনিম্ন) |
|---|---|
| 1 – 50 MHz | -30 dB |
| 50 – 130 MHz | -20 dB |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| হাই-পট আইসোলেশন ভোল্টেজ | 1500 Vrms @ 60 Hz |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| কানেক্টর টাইপ | ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ RJ45 |
| পোর্ট কনফিগারেশন | 1 × 1 |
| কন্টাক্টের সংখ্যা | 8P8C |
| মাউন্টিং টাইপ | সারফেস মাউন্ট (SMT) |
| ওরিয়েন্টেশন | রাইট অ্যাঙ্গেল (90°) |
| শিল্ডিং | শিল্ডেড |
| হাউজিং মেটেরিয়াল | উচ্চ-তাপমাত্রা থার্মোপ্লাস্টিক |
| কন্টাক্ট মেটেরিয়াল | ফসফর ব্রোঞ্জ |
| কন্টাক্ট প্লেটিং | গোল্ড ওভার নিকেল |
| PCB এর উপরে উচ্চতা | ~13.6 মিমি |
একটি কম্প্যাক্ট এবং নির্ভরযোগ্য সমাধান প্রদান করে।১. কম PCB স্থান ব্যবহৃত হয় যেখানে ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ একটি কম্প্যাক্ট RJ45 কানেক্টরের প্রয়োজন হয়।এমবেডেড নেটওয়ার্কিং সিস্টেম, রাউটার, সুইচ এবং ইন্ডাস্ট্রিয়াল ইথারনেট সরঞ্জামগুলির জন্যপ্রশ্ন ২: J0C-0003NL কি ইথারনেট ট্রান্সফর্মার অন্তর্ভুক্ত করে?
হ্যাঁ।
LAN আইসোলেশন ট্রান্সফর্মার এবং কমন-মোড ফিল্টারিং
একত্রিত করে, যা বাহ্যিক ম্যাগনেটিক্সের প্রয়োজনীয়তা দূর করে।প্রশ্ন ৩: J0C-0003NL কোন ইথারনেট গতি সমর্থন করে?কানেক্টরটি
নেটওয়ার্ক সমর্থন করে।প্রশ্ন ৪: J0C-0003NL কোন ধরনের PCB মাউন্টিং ব্যবহার করে?ডিভাইসটি
, যা এটিকে স্বয়ংক্রিয় উৎপাদনের জন্য উপযুক্ত করে তোলে।ইন্টিগ্রেটেড MagJack কানেক্টর ব্যবহারের সুবিধাডিস্ক্রিট ট্রান্সফর্মার + RJ45 সমাধানের তুলনায়, ইন্টিগ্রেটেড MagJack কানেক্টর যেমন
বেশ কয়েকটি সুবিধা প্রদান করে:১. কম PCB স্থানইথারনেট ট্রান্সফর্মারগুলি কানেক্টরের হাউজিং-এর ভিতরে একত্রিত করা হয়, যা বোর্ডের জায়গার প্রয়োজনীয়তা হ্রাস করে।
ডিজাইনাররা জটিল ট্রান্সফর্মার রাউটিং ছাড়াই সরাসরি ইথারনেট PHY কে MagJack ইন্টারফেসে সংযোগ করতে পারে।
ইন্টিগ্রেটেড কমন-মোড ফিল্টারিং ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স সাপ্রেশন উন্নত করে।
কম বাহ্যিক উপাদান উৎপাদন জটিলতা এবং অ্যাসেম্বলি খরচ হ্রাস করে।
J0C-0003NL ইন্টিগ্রেটেড MagJack কানেক্টর
একটি কম্প্যাক্ট এবং নির্ভরযোগ্য সমাধান প্রদান করে।বিল্ট-ইন ম্যাগনেটিক্স, শক্তিশালী EMI পারফরম্যান্স এবং স্ট্যান্ডার্ড RJ45 কানেক্টিভিটির সাথে, এটি IEEE নেটওয়ার্কিং স্ট্যান্ডার্ডগুলির সাথে সম্মতি বজায় রেখে ইথারনেট হার্ডওয়্যার ডিজাইনকে সহজ করে তোলে।এটি এমবেডেড নেটওয়ার্কিং সিস্টেম, রাউটার, সুইচ এবং ইন্ডাস্ট্রিয়াল ইথারনেট সরঞ্জামগুলির জন্য
