পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: ISO9001,SGS,UL,CE,REACH163
মডেল নম্বার: J3006G21DNL
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 200 pcs
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: 50 পিসি / ট্রে, ২4 টেরা / শক্ত কাগজ / 32 * 30 * 31, 9 কেজি / 1২00 পিসি / শক্ত কাগজ
ডেলিভারি সময়: 3 দিনের মধ্যে স্টক জাহাজে
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3000000 মাস
পার্ট নম্বর: |
J3006G21DNL |
চীনে তৈরি: |
LPJ3094ABNL |
আবেদন: |
10/100 বেস-টিএক্স, অটোমডিক্স |
মাউন্ট টাইপ: |
সারফেস মাউন্ট |
পোর্ট কনফিগারেশন: |
1 × 1 |
হিপট: |
1500V |
পার্ট নম্বর: |
J3006G21DNL |
চীনে তৈরি: |
LPJ3094ABNL |
আবেদন: |
10/100 বেস-টিএক্স, অটোমডিক্স |
মাউন্ট টাইপ: |
সারফেস মাউন্ট |
পোর্ট কনফিগারেশন: |
1 × 1 |
হিপট: |
1500V |

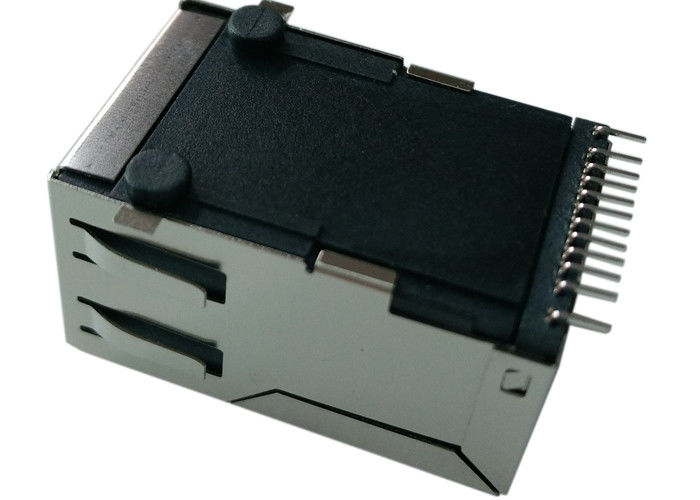

J3006G21DNL PulseJack RJ45 MagJack 1x1 সারফেস মাউন্ট সংযোগকারী ইন্টিগ্রেটেড চৌম্বক সঙ্গে, সবুজ / হলুদ LEDs, অটো-MDIX সমর্থন,10/100Base-TX ইথারনেট অ্যাপ্লিকেশনের জন্য ইএমআই স্কিলিং এবং 1500Vrms বিচ্ছিন্নতা.
দ্যJ3006G21DNL PulseJack RJ45 সংযোগকারীএকটি1x1 ইন্টিগ্রেটেড ম্যাগনেটিক্স RJ45 (MagJack)এর জন্য ডিজাইন করা10/100Base-TX ইথারনেট নেটওয়ার্কিং অ্যাপ্লিকেশন.
এইসারফেস-মাউন্ট (এসএমটি) আরজে৪৫ সংযোগকারীসমন্বয় করেল্যান চুম্বকীয়, ইএমআই শেল্ডিং এবং দ্বৈত এলইডিএকটি কম্প্যাক্ট প্যাকেজে, যা PCB স্পেস এবং সমাবেশ জটিলতা হ্রাস করার সময় নির্ভরযোগ্য ইথারনেট সংযোগ সক্ষম করে।
দ্যJ3006G21DNLসমর্থনঅটো-এমডিআইএক্স কার্যকারিতা, মেনে চলেআইইইই 802.3 ইথারনেট স্ট্যান্ডার্ড, এবং প্রদান করে1500Vrms বিচ্ছিন্নতা, রাউটার, সুইচ এবং এমবেডেড ইথারনেট সিস্টেমের মতো নেটওয়ার্কিং সরঞ্জামগুলিতে শক্তিশালী সংকেত অখণ্ডতা এবং চমৎকার ইএমআই দমন নিশ্চিত করে।
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| পার্ট নম্বর | J3006G21DNL |
| সংযোগকারী প্রকার | আরজে৪৫ ম্যাগজ্যাক |
| পোর্ট কনফিগারেশন | ১ × ১ |
| ইথারনেট গতি | 10/100বেস-টিএক্স |
| মাউন্ট টাইপ | সারফেস মাউন্ট (এসএমটি) |
| নির্দেশনা | ডান কোণ (৯০°) |
| ট্যাবের দিকনির্দেশনা | উপরে |
| এলইডি | সবুজ / হলুদ |
| সুরক্ষা | ইএমআই আঙ্গুল দিয়ে সুরক্ষিত |
| পিসিবি এর উপরে উচ্চতা | 13.61 মিমি |
| কোর সংখ্যা | 4 |
| অপারেটিং তাপমাত্রা | 0°C থেকে +70°C |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| ঘূর্ণন অনুপাত | 1CT:1CT (TX/RX) |
| সন্নিবেশ হ্রাস | ≤-১.০ ডিবি (১৬৫ মেগাহার্টজ) |
| রিটার্ন লস | ≥-২০ ডিবি (১১০ মেগাহার্টজ) |
| ≥-১৬ ডিবি (৩০ মেগাহার্টজ) | |
| ≥-১২ ডিবি (৬০-৮০ মেগাহার্টজ) | |
| ক্রসস্টক | ≥-৪০ ডিবি (১১০ মেগাহার্টজ) |
| ≥-৩৫ ডিবি (৩০৬০ মেগাহার্টজ) | |
| ≥-৩০ ডিবি (৬০-১০০ মেগাহার্টজ) | |
| সাধারণ মোড প্রত্যাখ্যান | ≥-৩০ ডিবি (১৫০ মেগাহার্টজ) |
| ≥-২০ ডিবি (50-130 মেগাহার্টজ) | |
| আইসোলেশন ভোল্টেজ | ১৫০০ ভিআরএম মিনিট @ ৬০ হার্জ |
| উপাদান | উপাদান |
|---|---|
| আবাসন | উচ্চ তাপমাত্রার থার্মোপ্লাস্টিক |
| জ্বলনযোগ্যতা | UL94-V0 |
| ঢাল | নিকেল প্লাস্টিকযুক্ত ব্রাস |
| যোগাযোগ উপাদান | ফসফর ব্রোঞ্জ |
| কনট্যাক্ট প্লাটিং | নিকেল এর চেয়ে সোনার দাম |
| যোগাযোগের বেধ | 15 μin স্বর্ণ |
| পরীক্ষার আইটেম | স্পেসিফিকেশন |
|---|---|
| স্থায়িত্ব | ৭৫০ টি সমকামিতার চক্র |
| জোড়া বাঁধার শক্তি | ≤ ৫ পাউন্ড (২.২৭ কেজি) |
| অপরিমেয় শক্তি | ≤ ৫ পাউন্ড (২.২৭ কেজি) |
| প্লাগ সংরক্ষণ | ≥ ২০ পাউন্ড (৯.০৭ কেজি) |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| অপারেটিং তাপমাত্রা | 0°C থেকে +70°C |
| পিক রিফ্লো তাপমাত্রা | ২৪৫°সি |
| RoHS সম্মতি | হ্যাঁ। |
| এমএসএল রেটিং | স্তর ১ |
দ্যJ3006G21DNL PulseJack ম্যাগজ্যাকএটি প্রধান ইথারনেট এবং নিয়ন্ত্রক মান পূরণের জন্য ডিজাইন করা হয়েছেঃ
দ্যJ3006G21DNL RJ45 MagJack সংযোগকারীইথারনেট নেটওয়ার্কিং সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যার মধ্যে রয়েছেঃ
দ্যJ3006G21DNLএকটি প্রস্তাবকমপ্যাক্ট এবং খরচ-অনুকূলিত এসএমটি বিকল্পউচ্চ সিগন্যাল পারফরম্যান্স এবং ইএমআই সুরক্ষা বজায় রেখে বৃহত্তর ইন্টিগ্রেটেড আরজে 45 সংযোগকারীদের সাথে।
প্রধান সুবিধাগুলির মধ্যে রয়েছেঃ
এপলস জ্যাকএটি একটি আরজে 45 সংযোগকারী যা ইথারনেট চৌম্বক (ট্রান্সফরমার এবং সাধারণ-মোড শক) সরাসরি সংযোগকারী হাউজে সংহত করে। এই নকশাটি পিসিবি বিন্যাসকে সহজ করে তোলে এবং ইএমআই কর্মক্ষমতা উন্নত করে।
দ্যJ3006G21DNLসমর্থন10Base-T এবং 100Base-TX ইথারনেটঅ্যাপ্লিকেশনগুলিআইইইই ৮০২.৩ মান.
হ্যাঁ. সংযোগকারী ইথারনেট PHY ইন্টারফেসের জন্য ডিজাইন করা হয় যা সমর্থন করেঅটো-এমডিআইএক্স, যা নেটওয়ার্ক ডিভাইসগুলির মধ্যে স্বয়ংক্রিয় ক্রসওভার সনাক্তকরণকে সক্ষম করে।
ইন্টিগ্রেটেড চৌম্বক সরবরাহ করেন্যূনতম 1500Vrms বিচ্ছিন্নতা, ইথারনেট নিরাপত্তা এবং সংকেত অখণ্ডতা প্রয়োজনীয়তা পূরণ।
