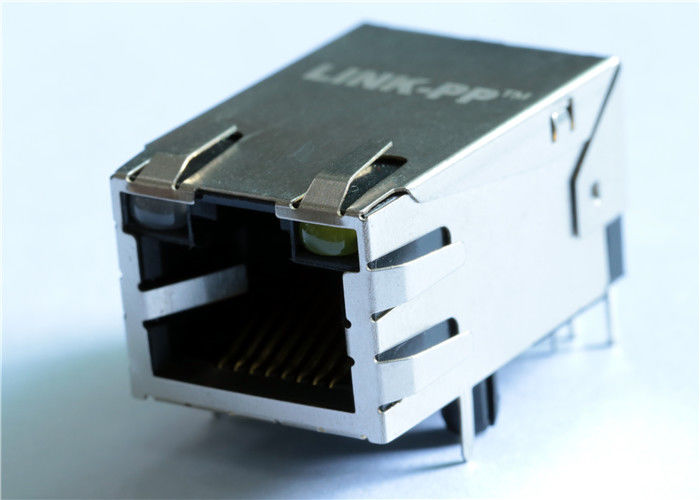

RJMG163128101 NR Magjack Rj45 ইন্টিগ্রেটেড ম্যাগাইনিক্স এবং লেডস ল্যানের সাথে 10/100 মেগাবাইট

RJMG163128101 NR Magjack Rj45 ইন্টিগ্রেটেড ম্যাগাইনিক্স এবং লেডস ল্যানের সাথে 10/100 মেগাবাইট

RJMG163128101 NR বিশেষ উল্লেখ / datasheets / পিডিএফ / ক্রস / প্রতিস্থাপন / মূল্য

লিংক-পিপি LPJ2011 কেজিএনএল চীন সমবায় অংশ তৈরি

পরীক্ষার নোট (25 ± 5 ℃)

1.TR:(100KHz,100mV);
TX = 1CT:1CT ± 3% RX = 1 সেক্টর ± 3%

2.এক্সএক্স: (100 কিলোজস, 100 এমভি, 8 এমএ, ডিসি বায়াস)
PINS: (P1, P3), (P4, P6) = 350uH MIN
3.HIPOT:
PINS (P1, P2, P3) TO (J1, J2) = 1500Vrms
PINs (P4, P5, P6) TO (J3, J6) = 1500Vrms
4. ইস্যু হ্রাস:
-1.0 ডিবি MAX @ 1.0 এমএইচএস থেকে 65 মেগাহার্টজ
5. দ্রুত ক্ষয়:
-20dB MIN @ 1MHz থেকে 10MHz
-16 ডিবি মিনিট @ 10 এমএইচজ থেকে 30 এমএইচএস
-12 ডিবি মিনিট 30 এমএইচএস থেকে 60 এমএইচএস
-10 ডিবি MIN @ 60 এমএইচ থেকে 100 মেগাহার্টজ
6. ক্রস টিক:
-40dB MIN @ 1MHz থেকে 30MHz
-35 ডিবি মিনিট 30 এমএইচজ থেকে 60 এমএইচএস
-30 ডিবি MIN @ 60 এমএইচ থেকে 100 মেগাহার্টজ
7. সাধারণ মোডে সংক্ষেপে সংযোজন:
-30 ডিবি মিনিট @ 1 এমএইচজ থেকে 50 এমএইচএস
-20dB MIN @ 50MHz থেকে 150MHz
8.Operating তাপমাত্রা: 0 ℃ ~ 70 ℃

RJMG163128101 NR Magjack Rj45 ইন্টিগ্রেটেড ম্যাগাইনিক্স এবং লেডস ল্যানের সাথে 10/100 মেগাবাইট

নোট:
1. অ্যাপ্লিকেশন, যেমন SOHO (ADSL) সমর্থন করার জন্য ডিজাইন করা হয়েছে
মডেম), ল্যান-অন-মাদারবোর্ড (LOM), হাব এবং সুইচ।
2. আইইইই 802.3 স্পেসিফিকেশন
3. সংযোগকারী সামগ্রী:
হাউজিং: থার্মোপ্লাস্টিক পিবিটি + 30% জিএফ ইউএল 94 ভি -0
যোগাযোগ: ফসফার বোনাজ C5210R-EH বেধ = 0.35 মিমি
পিন: ব্রাস C2680 আর-এইচ বেধ = 0.35 মিমি
ঢাল: SUS 201-1 / 2H বেধ = 0.2 মিমি
কলাই যোগাযোগ: গোল্ড 6 মাইক্রো ইঞ্চি মিনিট। যোগাযোগ এলাকায়।
4. ওয়েভ টিপ তাপমাত্রা: 265 ℃ সর্বোচ্চ
ওয়েভ ঝাল টিপ তাপমাত্রা সময়: 5 সেকেন্ড সর্বোচ্চ

RJMG163128101NR
