পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO
মডেল নম্বার: 7498011122AR
দলিল: LPJ19911ADNL.pdf
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000/25 কে
মূল্য: $0.08-$1.79
প্যাকেজিং বিবরণ: টেপ চলচ্চিত্র
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3000000 মাস
পণ্য নম্বর: |
7498011122AR |
সংযোগকারী প্রকার: |
RJ45 |
অ্যাপ্লিকেশন: |
10/100 বেস-টি, অটোএমডিআইএক্স |
মাউন্ট টাইপ: |
বোর্ড এজ, সারফেস মাউন্ট |
সমাপ্তি: |
সোল্ডার |
শিল্ডিং: |
ঝাল, ইএমআই আঙুল |
এলইডি রঙ: |
হলুদ সবুজ |
অপারেটিং তাপমাত্রা: |
-40 ° C ~ 85 ° C। |
পণ্য নম্বর: |
7498011122AR |
সংযোগকারী প্রকার: |
RJ45 |
অ্যাপ্লিকেশন: |
10/100 বেস-টি, অটোএমডিআইএক্স |
মাউন্ট টাইপ: |
বোর্ড এজ, সারফেস মাউন্ট |
সমাপ্তি: |
সোল্ডার |
শিল্ডিং: |
ঝাল, ইএমআই আঙুল |
এলইডি রঙ: |
হলুদ সবুজ |
অপারেটিং তাপমাত্রা: |
-40 ° C ~ 85 ° C। |

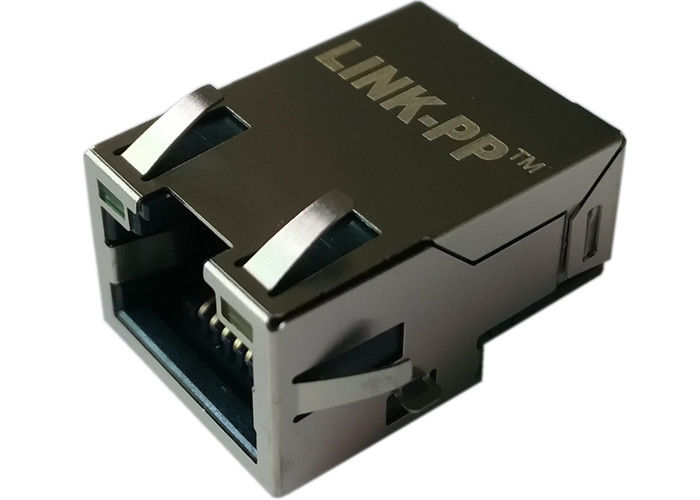

৭৪৯৮০১১১২২এআর ০ ইন্টিগ্রেটেড ল্যান ট্রান্সফরমার সহ ৭৪৯৮০১১২২এআর ০ ইন্টিগ্রেটেড ল্যান ট্রান্সফরমার সহ ১০/১০০ বেস-টি। এসএমটি বোর্ড-এজ মাউন্ট, ডম এলইডি (হলুদ-সবুজ), ১ঃ১ ঘুর, ৩৫০ মাইক্রোএইচ ইন্ডাক্ট্যান্স, হাইপোট ২২৫০ ভিডিসি।ইন্ডাস্ট্রিয়াল ইথারনেট এবং শক্তিশালী ল্যান ইন্টারফেসের জন্য আদর্শ.
10/100Base-T অ্যাপ্লিকেশনের জন্য ইন্টিগ্রেটেড LAN ট্রান্সফরমার সহ উচ্চ নির্ভরযোগ্যতা, সুরক্ষিত RJ45 সংযোগকারী, SMT বোর্ড-এজ মাউন্ট, হলুদ-সবুজ LED, বিস্তৃত তাপমাত্রা পরিসীমা (-40 °C থেকে +85 °C),শিল্প ও বাণিজ্যিক নেটওয়ার্কিং সরঞ্জামের জন্য ডিজাইন করা.
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| প্রোডাক্ট নম্বর | 7498011122AR |
| বর্ণনা | LAN-ট্রান্সফরমার WE-RJ45LAN 10/100Base-T |
| সংযোগকারী প্রকার | আরজে৪৫ (স্কিলড) |
| বন্দর | 1 |
| মাউন্ট | বোর্ড এজ, সারফেস মাউন্ট (এসএমটি) |
| অবসান | সোল্ডার |
| ঢাল ট্যাব | হ্যাঁ। |
| ট্যাব ওরিয়েন্টেশন | উপরে |
| এলইডি | হলুদ-সবুজ |
| পিওই সমর্থন | নন-পিওই |
| উন্নত সিএমআরআর | না. |
| হাইপোট টেস্ট | ২২৫০ ভিডিসি, ১ মিনিট |
| মানদণ্ড | আইইইই ৮০২.৩ ইউ (আইইইইই ৮০২.৩ ইউ) মেনে চলা (10/100 বেস-টিএক্স) |
| অটো MDIX | হ্যাঁ। |
| অপারেটিং তাপমাত্রা | -40°C থেকে +85°C |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| ডেটা রেট | 10 / 100 এমবিপিএস |
| ইন্ডাক্ট্যান্স | ৩৫০ μH |
| ঘূর্ণন অনুপাত | ১ঃ ১ |
| সন্নিবেশ হ্রাস | ≤-১.০ ডিবি (১১০০ মেগাহার্জ) |
| রিটার্ন লস (100 Ω) | ১ ০৩০ মেগাহার্জঃ ≥-১৮ ডিবি |
| ৩০-৬০ মেগাহার্জঃ ≥-১৪ ডিবি | |
| ৬০-৮০ মেগাহার্টজঃ ≥-১২ ডিবি | |
| ৮০-১০০ মেগাহার্জঃ ≥-১০ ডিবি | |
| সাধারণ মোড প্রত্যাখ্যান (সিএমআর) | ≥-৩৫ ডিবি (১১০০ মেগাহার্টজ) |
| ক্রসস্টক | ≥-৩৫ ডিবি (১১০০ মেগাহার্টজ) |
1শিল্প পরিবেশে ইএমআই / সংকেত অখণ্ডতা
সমাধানঃইএমআই আঙ্গুল এবং ইন্টিগ্রেটেড ট্রান্সফরমার (সিএমআর ≥ -35 ডিবি) সহ সুরক্ষিত আরজে 45 দেহ সাধারণ মোড গোলমাল সংযোজককে হ্রাস করে।
2. এসএমটি উৎপাদনের জন্য সমাবেশ এবং রিফ্লো সামঞ্জস্য
সমাধানঃবোর্ড-এজ এসএমটি প্যাকেজ স্বয়ংক্রিয় পিক-এন্ড-প্লেস এবং রিফ্লো সোল্ডারিংয়ের জন্য ডিজাইন করা হয়েছে (বিক্রেতা রিফ্লো প্রোফাইল অনুসরণ করুন) ।
3মাঠের সরঞ্জামগুলির জন্য অনিশ্চিত অপারেটিং পরিসীমা
সমাধানঃনির্দিষ্ট অপারেটিং পরিসীমা (-40°C থেকে +85°C) আউটডোর বা শিল্প স্থাপনার ক্ষেত্রে ঝুঁকি হ্রাস করে।
4. কোয়ালিটি এজেন্সি দ্বারা প্রয়োজনীয় সম্মতি এবং পরীক্ষার প্রমাণ
সমাধানঃআইইইই ৮০২.৩ইউ সম্মতি, হাইপোট ২২৫০ ভিডিসি / ১ মিনিট
