পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO
মডেল নম্বার: KLA1T109-43 LF
দলিল: LPJG0801ABNL.pdf
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000
মূল্য: $0.95
প্যাকেজিং বিবরণ: 1200pcs carton, 50pcs ট্রে
ডেলিভারি সময়: 3 দিনের মধ্যে স্টক জাহাজে
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 4600 কে। PCS মাস
পার্ট নম্বর: |
KLA1T109-43 LF |
ব্যাপক উৎপাদন: |
LPJG0801ABNL |
আসল মুনাফাক্টুর: |
লিঙ্ক-পিপি |
আবেদন: |
10/100/1000BASE-T |
সমাপ্তি: |
সোল্ডার |
এলইডি: |
সবুজাভ হলুদ |
আইসি ম্যাচ: |
ATMEGA88PV-10MUR |
পণ্যের ধরন: |
1000BASE-T RJ45 ম্যাগজ্যাক |
পার্ট নম্বর: |
KLA1T109-43 LF |
ব্যাপক উৎপাদন: |
LPJG0801ABNL |
আসল মুনাফাক্টুর: |
লিঙ্ক-পিপি |
আবেদন: |
10/100/1000BASE-T |
সমাপ্তি: |
সোল্ডার |
এলইডি: |
সবুজাভ হলুদ |
আইসি ম্যাচ: |
ATMEGA88PV-10MUR |
পণ্যের ধরন: |
1000BASE-T RJ45 ম্যাগজ্যাক |

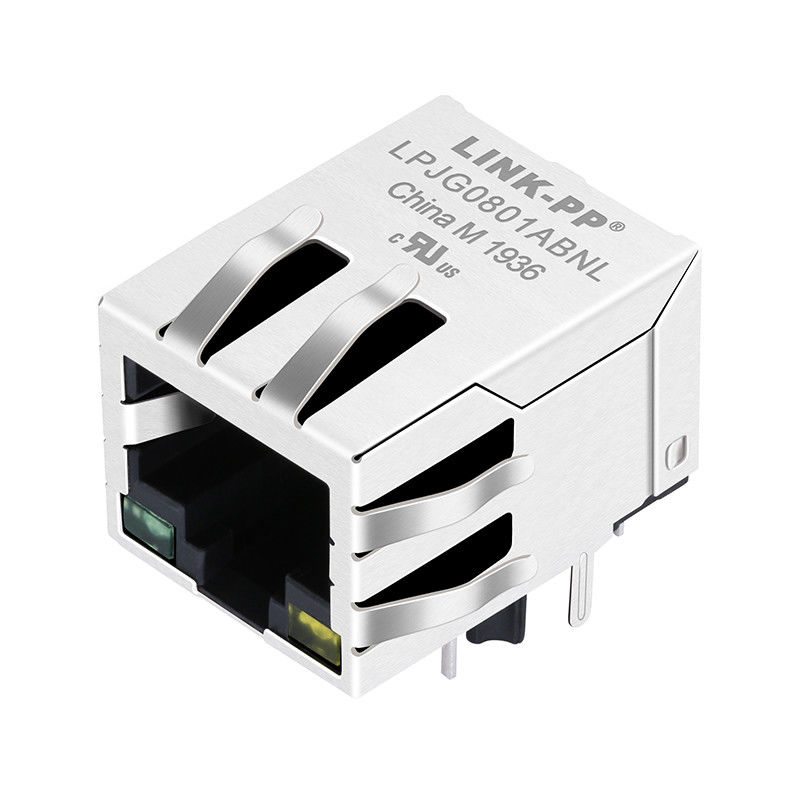

দKLA1T109-43LFএকটিএকক-পোর্ট 1000BASE-T RJ45 MagJack (ইন্টিগ্রেটেড ম্যাগনেটিক্স সংযোগকারী, IMC)গিগাবিট ইথারনেট নেটওয়ার্কিং সরঞ্জামের জন্য ডিজাইন করা হয়েছে। এই1×1 ডান-কোণ RJ45 সংযোগকারীইথারনেট আইসোলেশন ট্রান্সফরমার, কমন-মোড ফিল্টারিং, ইম্পিডেন্স ম্যাচিং প্রতিরোধক, এবং একটি উচ্চ-ভোল্টেজ ক্যাপাসিটরকে একটি কমপ্যাক্ট প্যাকেজে সংহত করে, ইএমআই কর্মক্ষমতা উন্নত করার সময় উল্লেখযোগ্যভাবে PCB স্থান হ্রাস করে।
সঙ্গে সঙ্গতিপূর্ণIEEE 802.3abএবংFCCপ্রয়োজনীয়তা, KLA1T109-43LF সমর্থন করেক্যাটাগরি 5 UTP তারের উপর 1000BASE-T ট্রান্সমিশনএবং বৈশিষ্ট্যদ্বৈত সমন্বিত LEDsলিঙ্ক এবং কার্যকলাপ ইঙ্গিত জন্য. সঙ্গে1500Vrms বিচ্ছিন্নতা,350μH সর্বনিম্ন OCL, এবং750 সঙ্গম চক্র, এটি এন্টারপ্রাইজ নেটওয়ার্কিং, ইন্ডাস্ট্রিয়াল ইথারনেট, আইপি কমিউনিকেশন ডিভাইস এবং এমবেডেড নেটওয়ার্কিং সিস্টেমের জন্য একটি আদর্শ সমাধান।
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| পার্ট নম্বর | KLA1T109-43LF |
| পণ্যের ধরন | ইন্টিগ্রেটেড ম্যাগনেটিক্স RJ45 সংযোগকারী (ম্যাগজ্যাক) |
| কনফিগারেশন | 1 × 1 একক পোর্ট |
| ইথারনেট স্ট্যান্ডার্ড | IEEE 802.3ab |
| ডেটা রেট | 1000BASE-T গিগাবিট ইথারনেট |
| মাউন্ট টাইপ | গর্ত মাধ্যমে সমকোণ |
| শিল্ডিং | শিল্ডেড |
| চৌম্বক | সমন্বিত |
| অপারেটিং তাপমাত্রা | 0°C থেকে +70°C |
| স্টোরেজ তাপমাত্রা | -25°C থেকে +85°C |
| সম্মতি | RoHS, IEEE 802.3ab, FCC |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| টার্নস রেশিও (±5%) | TX: 1CT:1CT / RX: 1CT:1CT |
| ওপেন সার্কিট ইন্ডাকট্যান্স (ওসিএল) | 350 μH ন্যূনতম (@ 100 kHz, 0.1 V, 8 mA DC বায়াস) |
| আইসোলেশন ভোল্টেজ (HI-POT) | 1500 Vrms (@ 60 Hz, ইনপুট থেকে আউটপুট) |
| সন্নিবেশ ক্ষতি (সর্বোচ্চ) | ≤ 1.0 dB (1–100 MHz) |
| ক্রস টক (মিনিট) |
≥ 40 dB (0.3–30 MHz) ≥ 35 dB (30–60 MHz) ≥ 30 dB (60–100 MHz) |
| রিটার্ন লস (ন্যূনতম @ 100 Ω লোড) |
≥ 16 dB (1–30 MHz) ≥ 13.5 dB (30–40 MHz) ≥ 11.5 dB (40-50 MHz) ≥ 10 dB (50–80 MHz) |
| কমন মোড প্রত্যাখ্যান (CMR) |
≥ 30 dB (1–30 MHz) ≥ 25 dB (30–60 MHz) ≥ 20 dB (60–125 MHz) |
| বৈশিষ্ট্য | উপাদান / স্পেসিফিকেশন |
|---|---|
| হাউজিং উপাদান | থার্মোপ্লাস্টিক, UL 94V-0, কালো |
| মেটাল শিল্ড | 20 μin নিকেল প্রলেপ সহ পিতল |
| যোগাযোগ / বসন্ত তারের | নির্বাচনী স্বর্ণের প্রলেপ সহ ফসফর ব্রোঞ্জ |
| সোল্ডার পিন | SUS430, সোল্ডার প্লেটেড, 0.50 × 0.35 মিমি |
| মিলনের স্থায়িত্ব | ন্যূনতম 750 সঙ্গম চক্র |
| অপারেটিং তাপমাত্রা | 0°C থেকে +70°C |
| স্টোরেজ তাপমাত্রা | -25°C থেকে +85°C |
| শ্রেণী | প্যারামিটার | মাত্রা |
|---|---|---|
| সামগ্রিক মাত্রা | প্রস্থ | 16.00 মিমি [0.630 ইঞ্চি] |
| উচ্চতা (হাউজিং)* | 13.60 মিমি [0.536 ইঞ্চি] | |
| গভীরতা (দৈর্ঘ্য) | 21.30 মিমি [0.839 ইঞ্চি] | |
| পিন এবং পোস্ট লোকেটিং | রিয়ার সিগন্যাল পিনের দৈর্ঘ্য | 3.20 মিমি [0.126 ইঞ্চি] |
| প্লাস্টিক লোকেটিং পোস্ট উচ্চতা | 3.20 মিমি [0.126 ইঞ্চি] | |
| সামনের LED পিনের আকার (বেধ × প্রস্থ) | 0.50 × 0.60 মিমি [0.020 × 0.024 ইঞ্চি] (4 পিন) | |
| রিয়ার সিগন্যাল পিনের পুরুত্ব | 0.35 মিমি [0.014 ইঞ্চি] (8 পিন) | |
| সামনের দৃশ্য (এলইডি লেআউট) | LED কনফিগারেশন | বাম: সবুজ LED/ডান: হলুদ LED |
| বাম (সবুজ) LED পিন পিচ | 3.10 মিমি [0.122 ইঞ্চি] | |
| ডান (হলুদ) LED পিন পিচ | 3.00 মিমি [0.118 ইঞ্চি] | |
| সংযোগকারী প্রান্তে দূর-বাম LED পিন | 3.10 মিমি [0.122 ইঞ্চি] | |
| বাইরের LED পিন কেন্দ্র স্প্যান | 11.43 মিমি [0.450 ইঞ্চি] | |
| সাইড ভিউ স্পেসিং | সামনে LED পিন থেকে ফ্রন্ট শিল্ড ট্যাব | 6.35 মিমি [0.250 ইঞ্চি] |
| প্লাস্টিক পোস্ট সেন্টারের সামনে LED পিন | 8.89 মিমি [0.350 ইঞ্চি] | |
| প্লাস্টিক পোস্ট সেন্টার থেকে ১ম সিগন্যাল পিন সারি | 3.15 মিমি [0.124 ইঞ্চি] | |
| ১ম সিগন্যাল পিন রো থেকে ২য় সিগন্যাল পিন রো | 1.20 মিমি [0.047 ইঞ্চি] | |
| বটম ভিউ / PCB ফুটপ্রিন্ট | ফ্রন্ট শিল্ড ট্যাব স্প্যান | 11.43 মিমি [0.450 ইঞ্চি] |
| নীচের প্লাস্টিক লোকেটিং পোস্ট স্প্যান | 11.43 মিমি [0.450 ইঞ্চি] | |
| রিয়ার সিগন্যাল পিন পিচ (সংলগ্ন পিন) | 1.27 মিমি [0.050 ইঞ্চি] | |
| ফ্রন্ট ফেস টু রিয়ার শিল্ড ট্যাব সেন্টার | 10.70 মিমি [0.422 ইঞ্চি] | |
| প্লাস্টিক পোস্ট সেন্টার থেকে রিয়ার শিল্ড ট্যাব সেন্টার | 5.08 মিমি [0.200 ইঞ্চি] | |
| ফ্রন্ট শিল্ড ট্যাব সেন্টার থেকে প্লাস্টিক পোস্ট সেন্টার | 3.38 মিমি [0.133 ইঞ্চি] |
KLA1T109-43LF একটি প্রমিত PCB ফুটপ্রিন্ট দিয়ে ডিজাইন করা হয়েছে যা স্বয়ংক্রিয় থ্রু-হোল সমাবেশকে সমর্থন করে।
মূল নকশা সুবিধা অন্তর্ভুক্ত:
মানসম্মত ফুটপ্রিন্ট সামঞ্জস্যপূর্ণ গিগাবিট RJ45 MagJack কানেক্টর প্রতিস্থাপন করার সময় পুনরায় ডিজাইনের প্রচেষ্টা কমাতে সাহায্য করে।
KLA1T109-43LF হল aএকক-পোর্ট গিগাবিট RJ45 সংযোজক সমন্বিত চৌম্বক সহ, IEEE 802.3ab 1000BASE-T ইথারনেট অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।
হ্যাঁ। এটি ইথারনেট আইসোলেশন ট্রান্সফরমার, ইম্পিডেন্স ম্যাচিং রেসিস্টর এবং একটি হাই-ভোল্টেজ ক্যাপাসিটরকে RJ45 কানেক্টর হাউজিং-এ একীভূত করে।
সংযোগকারী সমর্থন করে1000BASE-T গিগাবিট ইথারনেটক্যাটাগরি 5 UTP তারের উপর ট্রান্সমিশন।
সমন্বিত চৌম্বক প্রদান করে1500Vrms বিচ্ছিন্নতাইথারনেট PHY এবং নেটওয়ার্ক তারের মধ্যে।
হ্যাঁ। সংযোগকারীটিতে একটি সবুজ LED এবং একটি হলুদ LED রয়েছে, যা সাধারণত লিঙ্ক, গতি বা কার্যকলাপ নির্দেশের জন্য ব্যবহৃত হয়।
হ্যাঁ। KLA1T109-43LF RoHS পরিবেশগত প্রয়োজনীয়তা মেনে চলে।
হ্যাঁ। LINK-PP সামঞ্জস্যপূর্ণ LPJG0801ABNL গিগাবিট RJ45 ম্যাগজ্যাক সমাধান সমতুল্য বৈদ্যুতিক কর্মক্ষমতা, PCB সামঞ্জস্য এবং দীর্ঘমেয়াদী উত্পাদন সহায়তা প্রদান করে।
