পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO
মডেল নম্বার: 0813-1X1T-43-F
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000
মূল্য: $0.06-$0.35
প্যাকেজিং বিবরণ: 1200pcs carton, 50pcs ট্রে
ডেলিভারি সময়: আজ স্টক জাহাজে
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 4600 কে। PCS মাস
পণ্যের ধরন: |
ম্যাগজ্যাকস (ICMs) |
অংশ সংখ্যা: |
0813-1X1T-43-F |
বন্দর সংখ্যা: |
1x1 |
গতি: |
1000base-t |
ইএমআই ট্যাব: |
সঙ্গে |
নেতৃত্বাধীন: |
ছাড়া |
Rohs কমপ্লায়েন্ট: |
হ্যাঁ-RoHS |
অপারেটিং তাপমাত্রা: |
0 ~ +70ºC |
পণ্যের ধরন: |
ম্যাগজ্যাকস (ICMs) |
অংশ সংখ্যা: |
0813-1X1T-43-F |
বন্দর সংখ্যা: |
1x1 |
গতি: |
1000base-t |
ইএমআই ট্যাব: |
সঙ্গে |
নেতৃত্বাধীন: |
ছাড়া |
Rohs কমপ্লায়েন্ট: |
হ্যাঁ-RoHS |
অপারেটিং তাপমাত্রা: |
0 ~ +70ºC |

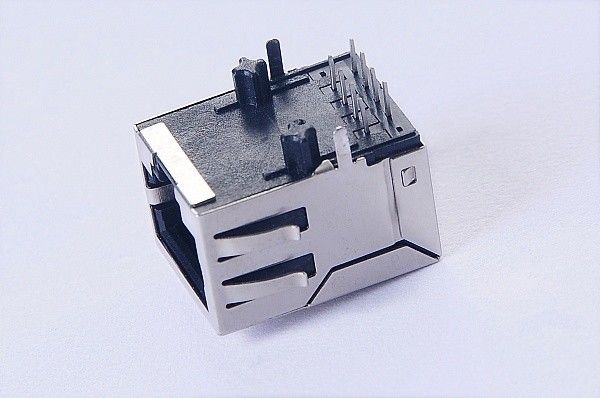

0813-1X1T-43-F একটি উচ্চ-কার্যকারিতা, একক-পোর্ট (1x1) RJ45 ইন্টিগ্রেটেড সংযোগকারী মডিউল (ICM) যা 1000BASE-T (গিগাবিট ইথারনেট) অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।এই MagJack® একটি শিল্প মান RJ45 সংযোগকারী উচ্চ ঘনত্ব সুবিধার সঙ্গে স্পষ্টতা ইঞ্জিনিয়ারিং চুম্বকতা একত্রিত, একটি একক, পিসিবি-স্পেস-সংরক্ষণ উপাদান মধ্যে উচ্চতর সংকেত অখণ্ডতা, ইএমআই দমন, এবং galvanic বিচ্ছিন্নতা প্রদান।
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| পণ্যের নাম | 0813-1X1T-43-F RJ45 চৌম্বক সহ |
| প্রকার | MagJack / ICM |
| বন্দর সংখ্যা | ১x১ |
| গতি | 1000BASE-T |
| উচ্চতা প্রোফাইল | স্ট্যান্ডার্ড |
| এলইডি | না. |
| পোর্ট কনফিগারেশন | ট্যাব ডাউন |
| PoE রেটিং | নন-পিওই |
| মাউন্ট টাইপ | হোল মাউন্ট দিয়ে |
| অপারেটিং তাপমাত্রা | 0°C থেকে +70°C |
| ইএমআই ট্যাব | হ্যাঁ। |
| RoHS সম্মতি | হ্যাঁ। |
0813-1X1T-43-F হল একটি 1x1 RJ45 MagJack (Integrated Connector Module, ICM) যা 1000BASE-T ইথারনেট অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। এটি RJ45 সংযোগকারী এবং চৌম্বককে একটি একক কম্প্যাক্ট সমাধানের মধ্যে একত্রিত করে,পিসিবি ডিজাইনকে সহজতর করতে সহায়তা করে, লেআউট জটিলতা হ্রাস, এবং নির্ভরযোগ্য গিগাবিট ইথারনেট কর্মক্ষমতা সমর্থন।
স্ট্যান্ডার্ড উচ্চতা প্রোফাইল, ট্যাব ডাউন পোর্ট ওরিয়েন্টেশন, এবং মাধ্যমে-গর্ত মাউন্ট সঙ্গে নির্মিত,এই সংযোগকারীটি এমন নেটওয়ার্কিং সরঞ্জামগুলির জন্য একটি ব্যবহারিক পছন্দ যা স্থিতিশীল যান্ত্রিক ধরে রাখা এবং নির্ভরযোগ্য সংকেত অখণ্ডতা প্রয়োজনএটিতে ইএমআই ট্যাবগুলিও অন্তর্ভুক্ত রয়েছে এবং এটি RoHS মেনে চলে, যা এটিকে আধুনিক শিল্প ও বাণিজ্যিক নেটওয়ার্ক ডিজাইনের জন্য উপযুক্ত করে তোলে।
1. ঘুরিয়ে দেয় অনুপাত
TP1: 1CT: 1CT ±2%
TP2: 1CT: 1CT ± 2%
TP3: 1CT: 1CT ±2%
TP4: 1CT: 1CT ±2%
2. ওসিএল@ 100kHz / 100mVRMS: 8mA DC bias: 350μH min.
3. ইনসেশন ক্ষতি
0.১ মেগাহার্টজ থেকে ১ মেগাহার্টজঃ -১.১ ডিবি সর্বোচ্চ
1MHz থেকে 65MHz: -0.5 ডিবি সর্বোচ্চ
৬৫ মেগাহার্টজ থেকে ১০০ মেগাহার্টজ: -০.৮ ডিবি সর্বোচ্চ
100MHz থেকে 125MHz: -1.2 ডিবি সর্বোচ্চ
4রিটার্ন লস (সর্বনিম্ন)
0.5MHz থেকে 40MHz: -18 ডিবি
40MHz থেকে 100MHz: -12 + 20log ((f/80MHz) dB
5. সাধারণ মোড থেকে সাধারণ মোড প্রত্যাখ্যানঃ100kHz থেকে 100MHz: -30 ডিবি মিনিট
6. সাধারণ মোড থেকে ডিফারেনশিয়াল মোড প্রত্যাখ্যানঃ100kHz থেকে 100MHz: -35 ডিবি মিনিট
7হাইপোট / আইসোলেশন ভোল্টেজঃ1500 ভিআরএমএস বা 2250 ভিডিসি
0813-1X1T-43-F ম্যাগজ্যাক ইথারনেট-সক্ষম ডিভাইসের বিস্তৃত পরিসরের জন্য একটি বহুমুখী সমাধান, যার মধ্যে রয়েছেঃ
এই RJ45 সংযোগকারীটি চৌম্বকীয়ভাবে নিখুঁতঃ
যেহেতু চৌম্বকগুলি সংযোগকারীটিতে সংহত করা হয়, তাই নকশাটি আরও কমপ্যাক্ট এবং রুট করা সহজ হতে পারে।
অংশটি 1000BASE-T এর জন্য ডিজাইন করা হয়েছে, এটি উচ্চ গতির তামা ইথারনেট লিঙ্কগুলির জন্য একটি শক্তিশালী ফিট করে।
ট্যাব ডাউন কনফিগারেশন এবং কোনও এলইডি ডিজাইন সমর্থন করে না সামনের প্যানেল এবং বোর্ডের বিন্যাসকে সহজতর করে।
অন্তর্নির্মিত ইএমআই ট্যাবগুলি গোলমাল নিয়ন্ত্রণ উন্নত করতে এবং আরও শক্তিশালী সিস্টেম কর্মক্ষমতা সমর্থন করতে সহায়তা করে।
RoHS সম্মতি সহ, এই সংযোগকারী আধুনিক পরিবেশগত এবং উত্পাদন প্রয়োজনীয়তা পূরণ করে।
