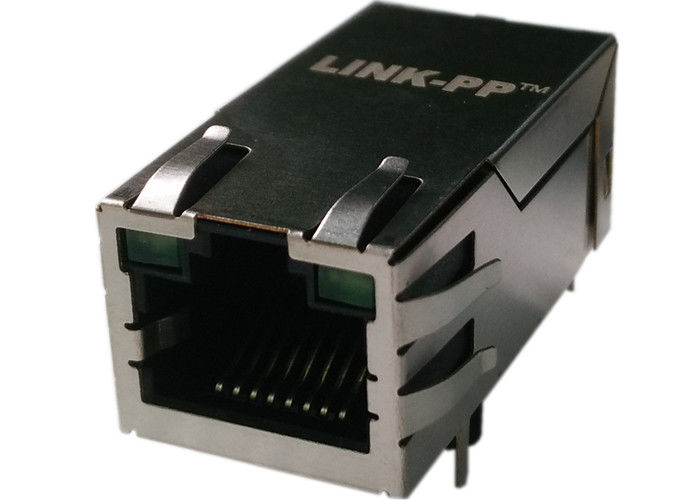

JK0-0177NL 1000BASE-T PoE+ RJ45 PoE+ RJ45 কানেক্টর (ট্যাব-আপ, 35W PSE, 2250VDC)

JK0-0177NL হল পালসজ্যাক™ সিরিজের একটি উচ্চ-কার্যকারিতা সম্পন্ন, একক-পোর্ট (1x1) গিগাবিট (1000BASE-T) RJ45 ইন্টিগ্রেটেড কানেক্টর মডিউল (ICM)। এটি 12টি পৃথক সিগন্যাল পিন এবং 4টি বিচ্ছিন্ন PoE+ পাওয়ার পিন সহ একটি উন্নত অভ্যন্তরীণ স্থাপত্যের সাথে তৈরি করা হয়েছে, যা IEEE 802.3at / IEEE 802.3bt স্পেসিফিকেশনগুলির সাথে সম্পূর্ণরূপে সঙ্গতিপূর্ণ।

এটি 2 বা 4 জোড়া তারের মাধ্যমে PSE সাইটে 35W পর্যন্ত নিরবচ্ছিন্ন পাওয়ার (PD সাইটে 15W–30W) সরবরাহ করে, যেখানে 2250 VDC ডাইইলেকট্রিক আইসোলেশন বজায় রাখে। 20 mA লাইন-সাইড ডিসি বায়াসের অধীনে 350 μH ন্যূনতম ওপেন-সার্কিট ইন্ডাকট্যান্স (OCL) সহ, JK0-0177NL উচ্চ-পাওয়ার PoE সেটআপে কোর স্যাচুরেশন প্রতিরোধ করে। UL 94 V-0 ফ্লেম-রিটার্ড্যান্ট থার্মোপ্লাস্টিক বডিতে MSL 1 রেটিং সহ এটি উচ্চ-ঘনত্বের নেটওয়ার্কিং হার্ডওয়্যার, আইপি সিকিউরিটি ক্যামেরা, স্মার্ট বিল্ডিং কন্ট্রোলার এবং এন্টারপ্রাইজ অ্যাক্সেস পয়েন্টগুলির জন্য অপ্টিমাইজ করা হয়েছে।

1. সাধারণ ও পরিবেশগত কর্মক্ষমতা

2. PoE পাওয়ার ডেলিভারি ও বৈদ্যুতিক বৈশিষ্ট্য (@ 25°C)

100Ω±15Ω100Ω±15Ω)

3. উপকরণ, যান্ত্রিক স্থায়িত্ব ও LED কনফিগারেশন

IF=20 mAJK0-0177NL RJ45 কানেক্টর ডেটাশিট

ইঞ্জিনিয়ারিং ডিপ-ডাইভ: JK0-0177NL কেন বেছে নেবেন?

1. 20 mA ডিসি বায়াস টলারেন্স: উচ্চ আনব্যালেন্স কারেন্টের অধীনে কোর স্যাচুরেশন প্রতিরোধ

বেশিরভাগ সাধারণ গিগাবিট ICMs শুধুমাত্র লিগ্যাসি IEEE 802.3 স্ট্যান্ডার্ডের অধীনে 11 mA ডিসি বায়াসের জন্য রেট করা হয়। বাস্তব PoE+ ইনস্টলেশনে, কেবল পেয়ার রেজিস্ট্যান্সের ভারসাম্যহীনতা উচ্চ ডিসি লুপ অফসেট তৈরি করতে পারে।

পালস JK0-0177NL 20 mA ডিসি বায়াসে ন্যূনতম 350 μH OCL নিশ্চিত করে, যা প্রচলিত কানেক্টরগুলির স্যাচুরেশন মার্জিনের প্রায় দ্বিগুণ সরবরাহ করে। এটি ইন্ডাকট্যান্স রোল-অফ প্রতিরোধ করে, উচ্চ-ফ্রিকোয়েন্সি রিটার্ন লস স্থিতিশীল করে এবং দীর্ঘ কেবল রানগুলিতে (100 মিটার পর্যন্ত) প্যাকেট ড্রপিং বা লিঙ্ক ফ্ল্যাপিং সম্পূর্ণভাবে দূর করে।

OCL স্ট্যাবিলিটি বনাম ডিসি বায়াস কারেন্ট ইন্ডাকট্যান্স (μH) 400 ┌─────────────────────────────────────────────────────────────────────────┐ │ │ 350 ├───────────────────────────────────────────────┤ │ ◄──── JK0-0177NL (350μH @ 20mA) │ │ │ 300 ├───────────────────────────┼───────────────────┤ │ │ │ │ ◄──── Standard ICMs (<11mA) 250 └───────────────────────────┴───────────────────┴───────────────┘ 0mA 11mA 20mA 30mA (DC Bias)

2. ডেডিকেটেড 12-সিগন্যাল + 4-PoE পিন ফিজিক্যাল সেপারেশন

সাধারণ ইন্টিগ্রেটেড কানেক্টরগুলির বিপরীতে যা অভ্যন্তরীণ সিগন্যাল ট্রেসে সেন্টার ট্যাপগুলিকে একত্রিত করে, JK0-0177NL-এ 12টি সিগন্যাল পিন এবং 4টি হেভি-গেজ PoE পাওয়ার পিনের একটি এক্সক্লুসিভ ফিজিক্যাল সেপারেশন রয়েছে।

থার্মাল ডিকাপলিং: সংবেদনশীল PHY ডিফারেনশিয়াল সিগন্যাল থেকে 35W পর্যন্ত নিরবচ্ছিন্ন ডিসি হিটিং বিচ্ছিন্ন করে।

• রিডিউসড নিয়ার-এন্ড ক্রসস্টক (NEXT): পাওয়ার ইনজেকশন ট্রানজিয়েন্ট এবং ডেটা ট্রান্সফরমারগুলির মধ্যে পারস্পরিক ইন্ডাকট্যান্স কাপলিং কমিয়ে দেয়।
• হার্ডওয়্যার ডিজাইন ও পিসিবি লেআউট সুপারিশ

1. হাই-কারেন্ট PoE রুটিং (4 পাওয়ার পিন):

ন্যূনতম তাপমাত্রা বৃদ্ধি সহ 720 mA পর্যন্ত নিরবচ্ছিন্ন লাইন কারেন্টগুলি পরিচালনা করার জন্য 4টি ডেডিকেটেড PoE পাওয়ার ট্রেসকে কমপক্ষে 30 থেকে 35 মিল (1 আউন্স কপার এর জন্য) প্রস্থে রুট করুন।

• পাওয়ার রিটার্ন পিনের নীচে একটি স্থানীয় থার্মাল ট্রান্সফার পলিগন স্থাপন করুন যাতে তাপ সরাসরি অভ্যন্তরীণ গ্রাউন্ড/পাওয়ার প্লেনে পরিবাহিত হয়।
• 2. 2250 VDC আইসোলেশন কিপ-আউট বাউন্ডারি:

2250 VDC ডাইইলেকট্রিক টেস্টিং নিরাপদে পাস করার জন্য ফ্রন্ট-এন্ড লাইন-সাইড সার্কিট্রি (চ্যাসিস/শিল্ড গ্রাউন্ড) এবং ডিজিটাল PHY সাইড সার্কিট্রি (লজিক গ্রাউন্ড) এর মধ্যে ≥ 2.0 মিমি একটি পরম ক্লিয়ারেন্স দূরত্ব বজায় রাখুন।

3. ওয়েভ সোল্ডারিং থার্মাল প্রোফাইল:

যেহেতু মডিউলটিতে একটি MSL 1 থার্মোপ্লাস্টিক হাউজিং রয়েছে, তাই এটি প্যাকেজিং থেকে সরাসরি ওয়েভ সোল্ডারিংয়ের জন্য প্রস্তুত। প্রস্তাবিত পিক তাপমাত্রা 10 সেকেন্ডের বেশি সময় ধরে 260°C সর্বোচ্চ।

সোর্সিং, লজিস্টিকস ও অর্ডারিং তথ্য

অর্ডারের জন্য পার্ট নম্বর:

• JK0-0177NL প্যাকেজিং স্ট্যান্ডার্ড:
• ইন্ডাস্ট্রিয়াল অ্যান্টি-স্ট্যাটিক ট্রে প্যাকেজিং (সুরক্ষামূলক কুশনযুক্ত মাস্টার শিপিং কার্টন)।আর্দ্রতা সংবেদনশীলতা:
• JEDEC MSL 1 (ওয়েভ সোল্ডারিংয়ের আগে ড্রাই-প্যাক বা বেকিংয়ের প্রয়োজন নেই)।ন্যূনতম অর্ডারের পরিমাণ (MOQ):
• স্ট্যান্ডার্ড ফুল ট্রে কোয়ান্টিটি (প্রোটোটাইপিংয়ের জন্য স্যাম্পল কোয়ান্টিটি সমর্থিত)।স্ট্যান্ডার্ড ফ্যাক্টরি লিড টাইম:
• 6–10 সপ্তাহ (ডাইনামিক বাফার ইনভেন্টরির জন্য আমাদের সেলস ডেস্কে যোগাযোগ করুন)।প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: পালস JK0-0177NL এবং JXK0-0177NL এর মধ্যে অপারেশনাল পার্থক্য কী?

উত্তর: প্রাথমিক পার্থক্যটি অপারেটিং তাপমাত্রার রেটিংয়ে নিহিত। JK0-0177NL কমার্শিয়াল তাপমাত্রা পরিবেশের জন্য নির্দিষ্ট করা হয়েছে (0°C থেকে +70°C)। JXK0-0177NL এক্সটেন্ডেড-টেম্পারেচার ম্যাগনেটিক ওয়্যার এবং পটিং সহ ডিজাইন করা হয়েছে যাতে ইন্ডাস্ট্রিয়াল তাপমাত্রা (-40°C থেকে +85°C) সহ্য করতে পারে। উভয় ডিভাইস অভিন্ন পিনআউট, ফুটপ্রিন্ট ডাইমেনশন এবং ইলেকট্রিক্যাল টার্নস রেশিও শেয়ার করে।

প্রশ্ন 2: JK0-0177NL কি IEEE 802.3bt 4-পেয়ার PoE পাওয়ার সমর্থন করতে পারে?

উত্তর: হ্যাঁ। যদিও JK0-0177NL প্রাথমিকভাবে 2 জোড়া তারের মাধ্যমে IEEE 802.3at (PoE+) 30W ডেলিভারির জন্য লক্ষ্য করা হয়েছিল (MX1 এবং MX2 লাইন সংযোগ ব্যবহার করে, অথবা MX3/MX4 ব্যবহার করে 15W), এর অভ্যন্তরীণ 4-চ্যানেল ট্রান্সফরমার জ্যামিতি এবং ডেডিকেটেড 4-পিন পাওয়ার এক্সট্রাকশন এটিকে নতুন IEEE 802.3bt স্ট্যান্ডার্ডের অধীনে সমস্ত 4 জোড়া তারে 30W–80W পাওয়ার ডিস্ট্রিবিউশন সমর্থন করতে দেয়।

প্রশ্ন 3: PoE+ অ্যাপ্লিকেশনের জন্য 350 μH @ 20 mA ডিসি বায়াস কেন গুরুত্বপূর্ণ?

উত্তর: যখন একটি ইথারনেট কেবলের মাধ্যমে উচ্চ ডিসি কারেন্ট প্রবাহিত হয়, তখন কন্ডাক্টর পেয়ারগুলির মধ্যে রেজিস্ট্যান্সের অমিল ট্রান্সফরমার উইন্ডিং জুড়ে একটি আনব্যালান্সড ডিসি বায়াস তৈরি করে। JK0-0177NL 20 mA ডিসি কারেন্ট বায়াস প্রয়োগ সহ কমপক্ষে 350 μH ইন্ডাকট্যান্স বজায় রাখার নিশ্চয়তা দেয়, যা ম্যাগনেটিক স্যাচুরেশন প্রতিরোধ করে যা ইথারনেট ডিফারেনশিয়াল সিগন্যালকে বিকৃত করতে পারে এবং প্যাকেট লস ঘটাতে পারে।

প্রশ্ন 4: কোন ইথারনেট PHY ট্রান্সসিভারগুলি JK0-0177NL এর সাথে সামঞ্জস্যপূর্ণ?

উত্তর: সমস্ত 4টি ডিফারেনশিয়াল চ্যানেলের জুড়ে স্ট্যান্ডার্ড 1CT:1CT টার্নস রেশিও JK0-0177NL কে TI, Marvell, Broadcom, Realtek এবং Microchip এর IC সহ সমস্ত প্রধান বর্তমান-মোড এবং ভোল্টেজ-মোড গিগাবিট ইথারনেট PHY-এর সাথে সার্বজনীনভাবে সামঞ্জস্যপূর্ণ করে তোলে।
