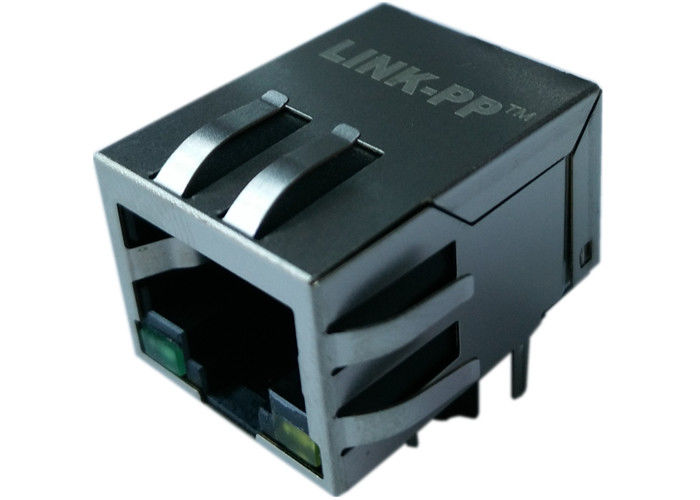

ট্রান্সফরমার সহ RB1-125BAG1A 10/100Base-T ম্যাগনেটিক RJ45 সংযোগকারী

পণ্যের সংক্ষিপ্ত বিবরণ

দ্যRB1-125BAG1A RJ45 ট্রান্সফরমার সহ 1x1একটি উচ্চ-কার্যকারিতাইন্টিগ্রেটেড RJ45 MagJack সংযোগকারীএর জন্য ডিজাইন করা10/100 বেজ-টি ইথারনেট অ্যাপ্লিকেশন. এই একক-পোর্ট, সুরক্ষিত RJ45 সংযোগকারী একটি সমন্বিতল্যান ট্রান্সফরমার (ম্যাগনেটিক),গ্রাউন্ডিং আঙ্গুল সঙ্গে ইএমআই shielding, এবংডাবল কালার এলইডি ইন্ডিকেটরএকটি কমপ্যাক্ট থ্রু-হোল ডান কোণ প্যাকেজে।

নির্ভরযোগ্য সিগন্যাল অখণ্ডতা, ইএমআই দমন এবং স্থান-কার্যকর পিসিবি ইন্টিগ্রেশন প্রয়োজন এমন ইথারনেট নেটওয়ার্কিং সরঞ্জামগুলির জন্য ডিজাইন করা হয়েছে, RB1-125BAG1A সমর্থন করেঅটোএমডিআইএক্স কার্যকারিতা, চাহিদাপূর্ণ বৈদ্যুতিক কর্মক্ষমতা প্রয়োজনীয়তা পূরণ করে, এবং চমৎকার সাধারণ মোড প্রত্যাখ্যান, কম সন্নিবেশ ক্ষতি, এবং বিচ্ছিন্নতা সুরক্ষা প্রদান করে।

এইইন্টিগ্রেটেড ট্রান্সফরমার এবং LED সহ RJ45 সংযোগকারীএই ধরনের অ্যাপ্লিকেশনের জন্য আদর্শইথারনেট সুইচ, রাউটার, শিল্প নেটওয়ার্কিং সরঞ্জাম, এমবেডেড কন্ট্রোলার, আইওটি গেটওয়ে এবং যোগাযোগ ডিভাইস.

মূল বৈশিষ্ট্য

• ট্রান্সফরমার সহ ইন্টিগ্রেটেড RJ45 MagJack
• 1x1 একক-পোর্ট RJ45 সংযোগকারী কনফিগারেশন
• সমর্থন10/100 বেজ-টি ইথারনেট অ্যাপ্লিকেশন
• বিল্ট ইনএলইডি নির্দেশক (সবুজ/হলুদ)
• ইএমআই গ্রাউন্ডিং আঙ্গুলের সাথে সুরক্ষিত নকশা
• থ্রু-হোল ডান কোণ পিসিবি মাউন্ট
• সমর্থনঅটোএমডিআইএক্স ইথারনেট কার্যকারিতা
• ৩৫০ এমকেএইচ ন্যূনতম ইন্ডাক্ট্যান্স ৮ এমএ ডিসি পক্ষপাত সহ
• ≥30dB সাধারণ মোড প্রত্যাখ্যান সহ চমৎকার EMI কর্মক্ষমতা
• 1500VAC HiPot বিচ্ছিন্নতা সুরক্ষা
• ইউএল৯৪ ভি-০ রেটিংযুক্ত উচ্চ তাপমাত্রার থার্মোপ্লাস্টিকের হাউজিং
• অপারেটিং তাপমাত্রা পরিসীমাঃ0°C থেকে +70°C

RB1-125BAG1A টেকনিক্যাল স্পেসিফিকেশন

সাধারণ বিবরণ

মেকানিক্যাল স্পেসিফিকেশন

যোগাযোগ এবং উপাদান স্পেসিফিকেশন

RB1-125BAG1A বৈদ্যুতিক স্পেসিফিকেশন

ইথারনেট পারফরম্যান্স

ট্রান্সফরমারের বৈদ্যুতিক বৈশিষ্ট্য

RB1-125BAG1A ডেটা শীট

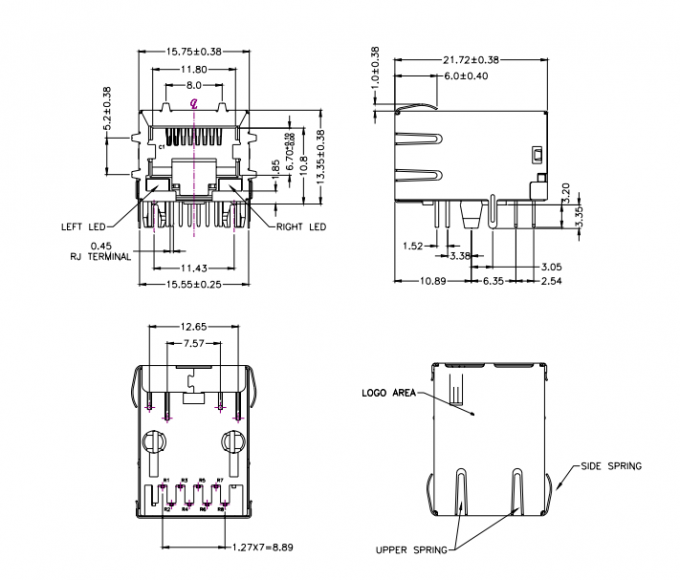

RB1-125BAG1A ডেটা শীট - মাত্রা

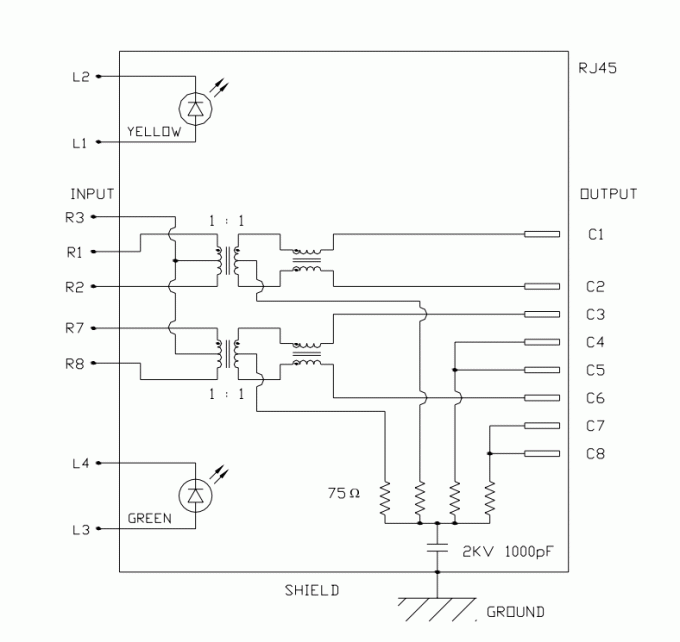

RB1-125BAG1A ডেটা শীট - স্কিম্যাটিক

কেন RB1-125BAG1A RJ45 সংযোগকারী নির্বাচন করুনট্রান্সফরমার?

1ইন্টিগ্রেটেড ম্যাগনেটিক্স পিসিবি স্পেস সাশ্রয় করে

বাহ্যিক ল্যান ট্রান্সফরমার প্রয়োজনের সাথে প্রচলিত আরজে৪৫ সংযোগকারীদের বিপরীতে, আরবি১-১২৫বিএজি১এ একত্রিত করেঃ

• আরজে৪৫ সংযোগকারী
• ইথারনেট ট্রান্সফরমার
• ইএমআই সুরক্ষা
• এলইডি নির্দেশক

একটি একক কম্প্যাক্ট উপাদান, PCB জটিলতা এবং সমাবেশ খরচ কমাতে।

2. নির্ভরযোগ্য ইথারনেট সিগন্যাল পারফরম্যান্স

এর সাথেঃ

• 350μH ন্যূনতম ইন্ডাক্ট্যান্স
• নিম্ন সন্নিবেশ ক্ষতি
• উচ্চ সাধারণ মোড প্রত্যাখ্যান
• নিয়ন্ত্রিত 100Ω প্রতিবন্ধকতা

সংযোগকারীটি স্থিতিশীল ১০/১০০ এমবিপিএস ইথারনেট যোগাযোগ নিশ্চিত করে।

3শিল্প-গ্রেডের যান্ত্রিক নকশা

এর সমন্বয়ঃ

• স্টেইনলেস স্টীল থেকে সুরক্ষা
• UL94 V-0 হাউজিং
• গর্তের মধ্য দিয়ে মাউন্ট

দীর্ঘমেয়াদী ব্যবহারের জন্য চমৎকার স্থায়িত্ব প্রদান করে।

প্রশ্নোত্তর

Q1. RB1-125BAG1A RJ45 সংযোগকারী কোন ইথারনেট গতি সমর্থন করে?

RB1-125BAG1A সমর্থন করে10/100 বেজ-টি ইথারনেট অ্যাপ্লিকেশন, নেটওয়ার্কিং সরঞ্জামগুলির জন্য নির্ভরযোগ্য ফাস্ট ইথারনেট সংযোগ সরবরাহ করে।

Q2. RB1-125BAG1A এর মধ্যে কি একটি ইন্টিগ্রেটেড ট্রান্সফরমার রয়েছে?

হ্যাঁ, এই RJ45 MagJack ইথারনেট চৌম্বক সমন্বয়, একটি পৃথক বহিরাগত LAN ট্রান্সফরমার প্রয়োজন অপসারণ.

প্রশ্ন ৩। এই আরজে৪৫ সংযোগকারী কি অটোএমডিআইএক্স সমর্থন করে?

হ্যাঁ, RB1-125BAG1A সমর্থন করেঅটোএমডিআইএক্স, ইথারনেট ক্যাবল প্রেরণ এবং গ্রহণ জোড়া স্বয়ংক্রিয় সনাক্তকরণ এবং সংশোধন করার অনুমতি দেয়।

Q4. এই RJ45 সংযোগকারী কোন ধরণের PCB মাউন্ট ব্যবহার করে?

সংযোগকারী একটি ব্যবহার করেঘাঁটি দিয়ে ডান কোণায় মাউন্ট করার নকশা, PCB সমাবেশের জন্য শক্তিশালী যান্ত্রিক স্থিতিশীলতা প্রদান করে।

Q5. RB1-125BAG1A এর মধ্যে LED ইন্ডিকেটর রয়েছে কি?

হ্যাঁ, এতে ইন্টিগ্রেটেডসবুজ/হলুদ এলইডি নির্দেশকইথারনেট লিঙ্ক এবং কার্যকলাপের অবস্থা পর্যবেক্ষণের জন্য।

Q6. ট্রান্সফরমারের ইন্ডাক্ট্যান্স স্পেসিফিকেশন কি?

ইন্টিগ্রেটেড ট্রান্সফরমার একটি ন্যূনতম প্রাথমিক ইন্ডাক্ট্যান্স প্রদান করে৩৫০μএইচ ১০০ কিলোহার্টজ এ ৮ এমএ ডিসি বিভাজক সহ.

Q7. এই RJ45 সংযোগকারীটি EMI সুরক্ষার জন্য সুরক্ষিত?

হ্যাঁ, আরবি১-১২৫বিএজি১এ-তে ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স কমাতে ইএমআই গ্রাউন্ডিং আঙ্গুলের সাথে স্টেইনলেস স্টীল শেল্ড রয়েছে।

Q8. অপারেটিং তাপমাত্রার পরিসীমা কত?

অপারেটিং তাপমাত্রা পরিসীমা হল0°C থেকে +70°C, এর স্টোরেজ ক্ষমতা-40°C থেকে +85°C.

Q9. কোন অ্যাপ্লিকেশনগুলি ইন্টিগ্রেটেড চুম্বকগুলির সাথে RJ45 সংযোগকারীগুলি ব্যবহার করে?

ইন্টিগ্রেটেড আরজে৪৫ ম্যাগজ্যাকগুলি সাধারণত ইথারনেট সুইচ, রাউটার, শিল্প নিয়ামক, আইওটি ডিভাইস, এমবেডেড সিস্টেম এবং যোগাযোগ সরঞ্জামগুলিতে ব্যবহৃত হয়।

Q10. RB1-125BAG1A একটি পৃথক RJ45 সংযোগকারী এবং LAN ট্রান্সফরমার প্রতিস্থাপন করতে পারে?

হ্যাঁ, কারণ ট্রান্সফরমারটি RJ45 সংযোগকারী সমাবেশে সংহত করা হয়েছে, এটি PCB নকশা সহজ করতে পারে এবং পৃথক সমাধানগুলির তুলনায় উপাদান সংখ্যা হ্রাস করতে পারে।
