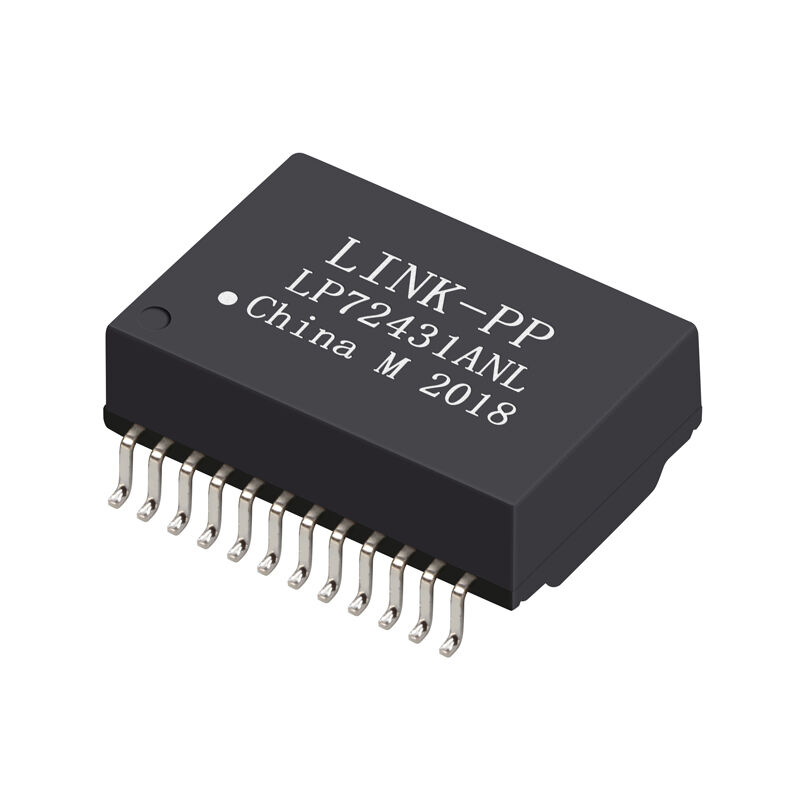

PoE++ IEEE 802.3bt এর জন্য LP72431ANL 10GBASE-T ট্রান্সফরমার মডিউল

LP72431ANL এর প্রয়োগ এবং সম্মতি10GBASE-T ট্রান্সফরমার মডিউল

প্রধান অ্যাপ্লিকেশন

• 10GBASE-T ইথারনেট সিস্টেম
• PoE++ পাওয়ার সোর্সিং সরঞ্জাম (PSE)
• পাওয়ারযুক্ত ডিভাইস (পিডি)
• SOHO ডিভাইস (যেমন, ADSL মডেম)
• LAN-on-Motherboard (LOM)
• ইথারনেট হাব এবং সুইচ
• এন্টারপ্রাইজ এবং শিল্প নেটওয়ার্কিং সরঞ্জাম

স্ট্যান্ডার্ড ও সার্টিফিকেশন

• এর সাথে সামঞ্জস্যপূর্ণIEEE 802.3bt (PoE++)
• ইউএল সার্টিফাইড ∙ ফাইল নম্বরE484653
• RoHS মেনে চলুন

LP72431ANL যান্ত্রিক ও পরিবেশগত বৈশিষ্ট্য

বৈদ্যুতিক স্পেসিফিকেশন (@25°C)

1. ঘুরিয়ে দেয় অনুপাত

ভারসাম্যপূর্ণ কেন্দ্র-ট্যাপ কনফিগারেশন PHY এবং তারের পাশের মধ্যে সঠিক প্রতিরোধের ম্যাচিং নিশ্চিত করে।

2. ওপেন সার্কিট ইন্ডাক্ট্যান্স (ওসিএল)

PoE++ ডিসি পক্ষপাতের শর্তগুলি সমর্থন করার সময় উচ্চ-ফ্রিকোয়েন্সি 10G সংক্রমণের জন্য অনুকূলিত।

3. ডিসি কারেন্ট ক্ষমতা

PoE++ উচ্চ শক্তি সরবরাহের জন্য ডিজাইন করা।

4হাই-পট আইসোলেশন

প্রাথমিক ও মাধ্যমিক সার্কিটের মধ্যে শক্তিশালী বিচ্ছিন্নতা প্রদান করে।

5. ইনসেশন ক্ষতি

কম সন্নিবেশ হ্রাস দীর্ঘ ফ্রিকোয়েন্সি ব্যান্ড জুড়ে স্থিতিশীল 10GBASE-T চোখের ডায়াগ্রাম কর্মক্ষমতা সমর্থন করে।

6রিটার্ন লস (সর্বনিম্ন)

সঠিক প্রতিবন্ধকতা মেলে এবং সংকেত প্রতিফলন কমিয়ে দেয়।

7. ক্রসস্টক

8. সাধারণ মোড প্রত্যাখ্যানের সাথে পার্থক্য

উচ্চ গতির ইথারনেট পরিবেশে ইএমআই এবং সাধারণ-মোড গোলমালের কার্যকর দমন।

LP72431ANL 10GBASE-T PoE++ ট্রান্সফরমার মডিউল ডেটা শীট

LP72431ANL 10G PoE++ ট্রান্সফরমারের মূল প্রকৌশল সুবিধা

• এর জন্য অপ্টিমাইজড10GBASE-T উচ্চ ফ্রিকোয়েন্সি পারফরম্যান্স
• সমর্থন1000mA ধ্রুবক DC বর্তমানPoE++ এর জন্য
• উন্নত নিরাপত্তার জন্য 1500Vrms বিচ্ছিন্নতা
• শিল্প তাপমাত্রা পরিসীমা (-40°C থেকে +85°C)
• কমপ্যাক্ট 24-পিন এসএমডি প্যাকেজ
• স্বয়ংক্রিয় সমাবেশের জন্য ডিজাইন করা হয়েছে (টেপ & রিল)

SMT 10G LAN ট্রান্সফরমারের সংক্ষিপ্ত বিবরণ

LP72431ANL একটি10GBASE-T PoE++ ট্রান্সফরমার মডিউলসংমিশ্রণঃ

• উচ্চ ফ্রিকোয়েন্সি সিগন্যাল অখণ্ডতা (১৫০০ মেগাহার্টজ)
• শক্তিশালী ইএমআই দমন
• উচ্চ স্রোত পরিচালনার ক্ষমতা
• শিল্প তাপমাত্রার নির্ভরযোগ্যতা
• আইইইই ৮০২.৩বিটি মেনে চলা

এটি পরবর্তী প্রজন্মের 10 জি ইথারনেট সুইচ, শিল্প PoE ++ সরঞ্জাম এবং স্থিতিশীল ডেটা ট্রান্সমিশন এবং উচ্চ-শক্তি সরবরাহের প্রয়োজনীয় উচ্চ-পারফরম্যান্স নেটওয়ার্ক অবকাঠামোর জন্য আদর্শ।

LP72431ANL 10G PoE++ ল্যান ম্যাগনেটিক্স FAQ

1. LP72431ANL কি এবং এটি কোন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে?

উত্তর:
LP72431ANL একটি10GBASE-T PoE++ LAN চৌম্বকীয় ট্রান্সফরমার মডিউলউচ্চ গতির ইথারনেটের জন্য উন্নত শক্তি সরবরাহের জন্য ডিজাইন করা হয়েছে। এটি সমর্থন করার জন্য ডিজাইন করা হয়েছেIEEE 802.3bt (PoE++) অ্যাপ্লিকেশনযেখানে উভয়১০জি ডেটা ট্রান্সমিশনএবংউচ্চ DC বর্তমান ক্ষমতাসাধারণত এন্টারপ্রাইজ সুইচ, PoE++ পাওয়ার সোর্সিং সরঞ্জাম (PSE), পাওয়ার ডিভাইস (PD) এবং উচ্চ-পারফরম্যান্স নেটওয়ার্কিং সিস্টেম অন্তর্ভুক্ত।

2. কি LP72431ANL PoE ++ অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে?

উত্তর:
LP72431ANL একটি উচ্চ DC বর্তমান হ্যান্ডলিং ক্ষমতা বৈশিষ্ট্য1000mA অবিচ্ছিন্ন @57VDC, শক্তিশালী বিচ্ছিন্নতা (1500 ভিআরএমএস), এবং অপ্টিমাইজড উচ্চ ফ্রিকোয়েন্সি চৌম্বক।PoE++ পাওয়ার লোডল্যান লিঙ্কে স্থিতিশীল ১০জি সিগন্যাল অখণ্ডতা বজায় রেখে।

3এলপি৭২৪৩১এএনএল কি শিল্পের মান মেনে চলে?

উত্তর:
হ্যাঁ, LP72431ANL সম্পূর্ণরূপেআইইইই ৮০২.৩ বিটি, স্ট্যান্ডার্ড যা পাওয়ার ডেলিভারি এবং ইথারনেট সিগন্যালিং পারফরম্যান্স উভয়ের জন্য PoE ++ প্রয়োজনীয়তা সংজ্ঞায়িত করে।ইউএল সার্টিফিকেশন (ফাইল নং E484653)এবং পূরণRoHS পরিবেশগত সম্মতি.

4এই ট্রান্সফরমারের ঘূর্ণন অনুপাত কত?

উত্তর:
LP72431ANL ট্রান্সফরমারে একটি1CT: 1CT ± 5%এই ভারসাম্যপূর্ণ কনফিগারেশন ইথারনেট PHY এবং তারের মধ্যে সঠিক প্রতিবন্ধকতা ম্যাচিং নিশ্চিত করে, যা বজায় রাখার জন্য গুরুত্বপূর্ণ10GBASE-T লিংক পারফরম্যান্স.

5উচ্চ ফ্রিকোয়েন্সিতে কি বৈদ্যুতিক কর্মক্ষমতা আশা করা যেতে পারে?

উত্তর:
LP72431ANL 1 MHz থেকে 500 MHz পর্যন্ত ব্রডব্যান্ড সংকেত সমর্থন করার জন্য ডিজাইন করা হয়েছে, যার মধ্যে কম সন্নিবেশ ক্ষতি এবং নিয়ন্ত্রিত রিটার্ন ক্ষতি রয়েছে যা 10G অ্যাপ্লিকেশনের জন্য সংকেত অখণ্ডতা বজায় রাখতে সহায়তা করেঃ

• সন্নিবেশ হ্রাসঃ-৩.০ ডিবি (৪০০-৫০০ মেগাহার্টজ) পর্যন্ত
• রিটার্ন লস:কী ফ্রিকোয়েন্সি ব্যান্ডে ≥ -18 ডিবি
• ক্রসস্টকঃসাধারণ -২৫ ডিবি
• সিএমআরআরঃসাধারণ -২০ ডিবি

এই স্পেসিফিকেশন শক্তিশালী সমর্থন10GBASE-T ট্রান্সমিশন পারফরম্যান্সএবং কম ইএমআই।

6. এলপি৭২৪৩১এএনএল শিল্প পরিবেশে কাজ করতে পারে?

উত্তর:
হ্যাঁ. LP72431ANL এর একটি বিস্তৃতঅপারেটিং তাপমাত্রা -৪০°সি থেকে +৮৫°সি, যা এটিকে শিল্প নেটওয়ার্কিং সরঞ্জাম, আউটডোর অভ্যন্তর এবং তাপীয়ভাবে চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।৫ সেকেন্ডের জন্য ২৫০ ডিগ্রি সেলসিয়াস.

7LP72431ANL কোন যান্ত্রিক প্যাকেজ ব্যবহার করে?

উত্তর:
LP72431ANL একটি২৪ পিনের সারফেস মাউন্ট ডিভাইস (এসএমডি)প্যাকেজ সাধারণত সরবরাহটেপ ও রিলস্বয়ংক্রিয় সমাবেশের জন্য। কমপ্যাক্ট প্যাকেজটি শক্তিশালী যান্ত্রিক স্থিতিশীলতা প্রদানের সময় বোর্ডের পদচিহ্নকে পরিমাপযোগ্যভাবে হ্রাস করে।

8LP72431ANL কিভাবে ইন্টারফারেন্স এবং গোলমাল নিষ্কাশন পরিচালনা করে?

উত্তর:
এলপি 72431 এএনএল ডিফারেনশিয়াল সিগন্যালিং এবং সাধারণ-মোড গোলমাল প্রত্যাখ্যানের জন্য অনুকূলিত ইন্টিগ্রেটেড চৌম্বক অন্তর্ভুক্ত করে। এর নকশা সাধারণ-মোড গোলমাল এবং ক্রসট্যাকের কার্যকর দমন সরবরাহ করে,ইএমআই এবং বিট-ত্রুটি কর্মক্ষমতা উন্নতউচ্চ গতির ১০জি পরিবেশে।

9. LP72431ANL কি স্মার্ট হোম এবং SOHO অ্যাপ্লিকেশনের জন্য উপযুক্ত?

উত্তর:
হ্যাঁ, LP72431ANL SOHO (Small Office/Home Office) ডিভাইসের জন্য উপযুক্ত যেমন ADSL মডেম বা ইন্টিগ্রেটেড LAN পোর্ট।এর উচ্চ বর্তমান ক্ষমতা এবং শিল্প তাপমাত্রা পরিসীমা এটি বিশেষভাবে মূল্যবান করে তোলেএন্টারপ্রাইজ এবং ইন্ডাস্ট্রিয়াল PoE++ সিস্টেমযেখানে পারফরম্যান্স এবং নির্ভরযোগ্যতা অত্যন্ত গুরুত্বপূর্ণ।

10কিভাবে ডিজাইনারদের তাদের সিস্টেমে LP72431ANL যাচাই করা উচিত?

উত্তর:
ডিজাইন ইঞ্জিনিয়ারদের LP72431ANL এর অংশ হিসেবে বৈধতা দিতে হবে।ইথারনেট PHY, চৌম্বক এবং লেআউট কো-ডিজাইনগুরুত্বপূর্ণ চেকগুলির মধ্যে রয়েছেঃ

• সিগন্যাল অখণ্ডতা পরিমাপ (চোখ ডায়াগ্রাম, এস-প্যারামিটার)
• PoE++ লোডের অধীনে DC bias হ্যান্ডলিং
• মূল ফ্রিকোয়েন্সি ব্যান্ড জুড়ে রিটার্ন ক্ষতি এবং সন্নিবেশ ক্ষতি
• আইসোলেশন এবং ডিয়েলেক্ট্রিক প্রতিরোধ পরীক্ষা

এই মূল্যায়নগুলিকে একত্রিত করে সর্বোত্তম সিস্টেম পারফরম্যান্স এবং সম্মতি নিশ্চিত করা হয়।

11ইন্টিগ্রেটেড অটোএমডিএক্সের সুবিধা কী?

উত্তর:
দ্যঅটোএমডিএক্সক্ষমতা স্বয়ংক্রিয়ভাবে সনাক্ত এবং উপযুক্ত প্রেরণ / গ্রহণ জোড়া কনফিগার করে নেটওয়ার্ক ইন্টারফেস সংযোগ সহজতর। এটি ম্যানুয়াল ক্রসওভার ওয়্যারিং এড়ায় এবং সিস্টেমের নমনীয়তা বৃদ্ধি করে.

12আমি কোথায় সম্পূর্ণ ডেটা শীট এবং পিসিবি পদচিহ্ন খুঁজে পেতে পারি?

উত্তর:
বৈদ্যুতিক স্পেসিফিকেশন, পিন অ্যাসাইনমেন্ট, প্রস্তাবিত পিসিবি বিন্যাস এবং যান্ত্রিক অঙ্কন সহ সম্পূর্ণ ডেটা শীটটিLINK-PP অফিসিয়াল ওয়েবসাইটঅথবা অনুমোদিত পরিবেশকদের সাথে যোগাযোগ করুন। প্রযুক্তিগত সহায়তার জন্য, দয়া করে LINK-PP বিক্রয় বা প্রকৌশল প্রতিনিধিদের সাথে যোগাযোগ করুন।
