পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: SGS, UL,CE,ISO9001:2008,Reach
মডেল নম্বার: আরটিসি-1QDBAM1A
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000/25 কে
মূল্য: $0.11-$12
প্যাকেজিং বিবরণ: ট্রে
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 208 কে / মাস
আইটেম: |
RTC-1QDBAM1A |
বিভাগ: |
ম্যাগনেটিক্স সহ 1x4 পোর্ট RJ45 |
গতি: |
10/100/1000BASE-T |
মাউন্টিং: |
থ্রু-হোল |
নির্দেশক: |
LEDs |
ফাইল: |
PDF/3D/ISG/Stp/ধাপ/ডেটাশিট |
আইটেম: |
RTC-1QDBAM1A |
বিভাগ: |
ম্যাগনেটিক্স সহ 1x4 পোর্ট RJ45 |
গতি: |
10/100/1000BASE-T |
মাউন্টিং: |
থ্রু-হোল |
নির্দেশক: |
LEDs |
ফাইল: |
PDF/3D/ISG/Stp/ধাপ/ডেটাশিট |
দ্যRTC-1QDBAM1Aএকটি উচ্চ ঘনত্ব, 4 পোর্ট (1x4) RJ45 মডুলার জ্যাক ইন্টিগ্রেটেড 10/100/1000Base-T চৌম্বক সঙ্গে। উচ্চ কর্মক্ষমতা নেটওয়ার্কিং অ্যাপ্লিকেশন জন্য ডিজাইন করা হয়, এটি উন্নত EMI shielding একত্রিত,ইন্টিগ্রেটেড স্ট্যাটাস LEDএটি সুইচ, রাউটার এবং শিল্প কম্পিউটিং সরঞ্জামগুলির জন্য আদর্শ যা একাধিক উচ্চ-গতির ইথারনেট পোর্টের প্রয়োজন।
| শ্রেণী | প্যারামিটার | টেকনিক্যাল স্পেসিফিকেশন / মূল্য |
|---|---|---|
| সাধারণ | পণ্যের ধরন | ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ 1x4 পোর্ট RJ45 মডুলার জ্যাক (ট্যাব-আপ) |
| প্রয়োগ | ১০/১০০/১০০০ বেস-টি (গিগাবিট ইথারনেট) | |
| মাউন্ট টাইপ | থ্রু-হোল টেকনোলজি (THT) | |

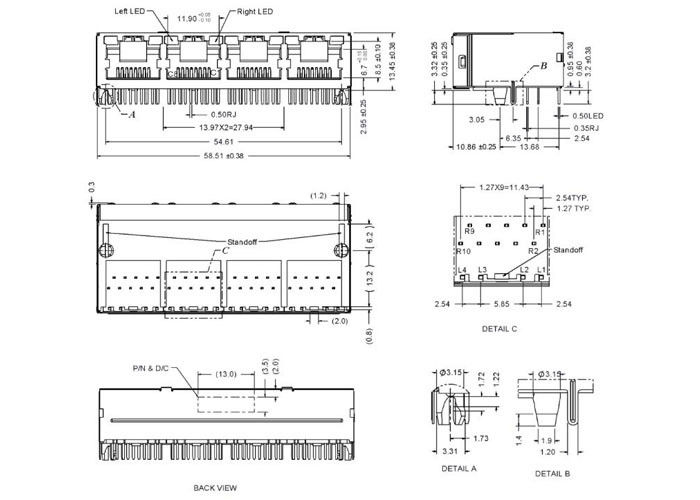

| যান্ত্রিক | মোট দৈর্ঘ্য | 58.51 ± 0.38 মিমি |
| সামগ্রিক উচ্চতা | 13.45 ± 0.38 মিমি | |
| পোর্ট-টু-পোর্ট পিচ | 13.97 মিমি | |
| সোল্ডারের লেজের দৈর্ঘ্য | 3.2 ± 0.38 মিমি | |
| সুরক্ষা | ইএমআই গ্রাউন্ডিং ট্যাব সহ সম্পূর্ণ ধাতব ঢাল (বিশদ বিবরণ B) | |
| বৈদ্যুতিক | ঘূর্ণন অনুপাত | 1সমস্ত ৪টি চ্যানেলের জন্য: ১ (ইনপুট থেকে আউটপুট) |
| আইসোলেশন ভোল্টেজ | 2 কেভি এসি বিচ্ছিন্নতা (সিগন্যাল পিন থেকে ঢাল) | |
| টার্মিনেশন রেসিস্টর | ইন্টিগ্রেটেড ৭৫Ω রেজিস্টার (কমন-মোড গোলমাল দমন) | |
| পিন কনফিগারেশন | প্রতি পোর্টে ১০টি সিগন্যাল পিন (আর১১আর১০) + ৪টি এলইডি পিন (এল১১এল৪) | |
| বিচ্ছিন্নতা | 1000 পিএফ উচ্চ-ভোল্টেজ ক্যাপাসিটর গ্রাউন্ড রক্ষা করতে | |
| এলইডি স্পেসিফিকেশন | বাম দিকের LED (L3L4) | একক রঙঃ সবুজ (λp = 565 nm) |
| ডান দিকের LED (L1L2) | দ্বি-রঙঃ কমলা (λp = 610 nm) / সবুজ (λp = 565 nm) | |
| সামনের ভোল্টেজ (Vf) | 1.7 ভোল্ট ∙ ২.৬ ভোল্ট (@২০ এমএ) | |
| বিপরীত স্রোত (Ir) | 10 μA সর্বোচ্চ (@ Vr = 5 V) |
1ট্রান্সমিশন পারফরম্যান্সঃ10/100/1000Base-T (গিগাবিট ইথারনেট) সমর্থন করে।
2. পরিণত অনুপাতঃ1১ঃ১ (প্রাথমিক থেকে মাধ্যমিক) সব ৪টি চ্যানেলে।
3. উচ্চ-ভোল্টেজ বিচ্ছিন্নতাঃসিগন্যাল এবং ঢালের মধ্যে 2 কেভি এসি বিচ্ছিন্নতা, 1000 পিএফ ডিসকপলিং ক্যাপাসিটার দিয়ে ঢাল মাটিতে।
4অভ্যন্তরীণ সমাপ্তিঃসাধারণ মোডের গোলমাল দমনের জন্য ইন্টিগ্রেটেড ৭৫ ওম রেজিস্টার।
5এলইডি বৈশিষ্ট্যঃ
