পণ্যের বিবরণ
উৎপত্তি স্থল: গুয়াংডং, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: ISO 9001,ISO 14001,UL,SGS,REACH168
মডেল নম্বার: 5-2337992-3
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১ পিসি
মূল্য: $0.09-$1.83
প্যাকেজিং বিবরণ: 50 পিসি/ট্রে
ডেলিভারি সময়: ৫-৭ দিন
পরিশোধের শর্ত: TT, NET30/60/90 দিন
যোগানের ক্ষমতা: 6000K-PCS/মাস

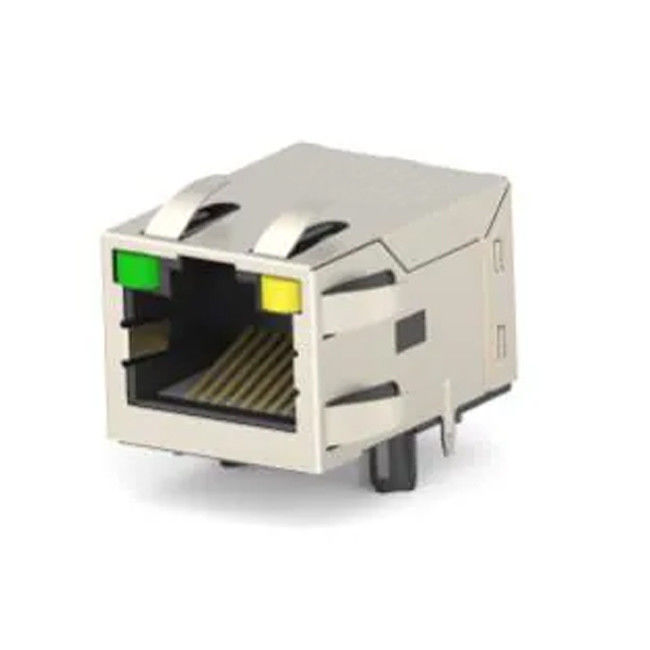

প্রকার: |
আরজে৪৫ জ্যাক ম্যাগ |
পোর্ট কনফিগারেশন: |
একক বন্দর |
লিঙ্গ: |
মহিলা জ্যাক |
পোর্ট কনফিগারেশন: |
1x1 |
প্রতি পোর্টে অবস্থান / পরিচিতির সংখ্যা: |
8P8C |
শিল্ডিং: |
শিল্ডেড, ইএমআই ফিঙ্গারস |
কর্মক্ষমতা বিভাগ: |
বিড়াল 5 |
মাউন্ট শৈলী: |
হোল-সোল্ডারের মাধ্যমে |
মাউন্টিং কোণ: |
সমকোণ |
LED L/R রঙ: |
সবুজাভ হলুদ |
ট্যাবের দিকনির্দেশনা: |
ট্যাব আপ |
আবেদন: |
10/100 বেস-টি PoE |
যোগাযোগ উপাদান: |
তামার খাদ |
কলাই যোগাযোগ: |
সোনা |
জ্বলনযোগ্যতা রেটিং: |
UL 94 V-0 |
সঙ্গম চক্র: |
750 চক্র |
প্রকার: |
আরজে৪৫ জ্যাক ম্যাগ |
পোর্ট কনফিগারেশন: |
একক বন্দর |
লিঙ্গ: |
মহিলা জ্যাক |
পোর্ট কনফিগারেশন: |
1x1 |
প্রতি পোর্টে অবস্থান / পরিচিতির সংখ্যা: |
8P8C |
শিল্ডিং: |
শিল্ডেড, ইএমআই ফিঙ্গারস |
কর্মক্ষমতা বিভাগ: |
বিড়াল 5 |
মাউন্ট শৈলী: |
হোল-সোল্ডারের মাধ্যমে |
মাউন্টিং কোণ: |
সমকোণ |
LED L/R রঙ: |
সবুজাভ হলুদ |
ট্যাবের দিকনির্দেশনা: |
ট্যাব আপ |
আবেদন: |
10/100 বেস-টি PoE |
যোগাযোগ উপাদান: |
তামার খাদ |
কলাই যোগাযোগ: |
সোনা |
জ্বলনযোগ্যতা রেটিং: |
UL 94 V-0 |
সঙ্গম চক্র: |
750 চক্র |
1সংযোগকারী উপাদানঃ
হাউজিং: এলসিপি ব্ল্যাক উল৯৪ ভি-০
সন্নিবেশঃ Lcp কালো Ul94 V-0
ঢাল: ব্রাস
ঢালাইঃ নিকেল
যোগাযোগঃ তামা খাদ
যোগাযোগ প্লাটিংঃ নির্বাচনী স্বর্ণ, ন্যূনতম 0.76hm (30 μ ইঞ্চি) যোগাযোগ এলাকায়।
ন্যূনতম ১.২৭ মিঃমিঃ (৫০ মাইক্রন ইঞ্চি) নিকেল
সোল্ডার পিন প্ল্যাটিংঃ 3. 05hm (120μInch) টিন 0over 1. 27hm (50μI Nch) নিকেল সামগ্রিক
সুরক্ষা পিন প্লাটিংঃ নিকেল
2. পিনটি বৈদ্যুতিকভাবে সংযুক্ত নয় তা বাদ দেওয়া যেতে পারে
3. Rj45 গহ্বর T0 FCC নিয়ম এবং নিয়ম অংশ 68 মেনে চলে,
4. অংশটি রিফ্লো সোল্ডারিং প্রক্রিয়ার জন্য সুপারিশ করা হয় সর্বোচ্চ সোল্ডারিংঃ তাপমাত্রা সর্বোচ্চঃ +২৬০° সেলসিয়াস, সর্বোচ্চ ১০ সেকেন্ড
5অপারেটিং তাপমাত্রাঃ T= -40°C থেকে +85°সি
6সঞ্চয় তাপমাত্রাঃ T= -40°C থেকে +85°C
7. অন্যথায় উল্লেখ না করা হলে, সমস্ত মাত্রার জন্য সহনশীলতার জন্য টেবিল দেখুন
8জ্যাক কনফিগারেশন: ১ এক্স ১
ট্যাব দিকঃ উপরে
9প্যাকেজিং: ট্রে
| প্রোডাক্ট সিরিজ |
PoE RJ45 ম্যাগজ্যাক |
|---|---|
| ঘোরান অনুপাত | (P1~P2):(J1~J2) = 1:1土2% @100kHz (P3~P6):(J3~J6) = 1:1士2% @100kHz |
| প্রাথমিক ইন্ডাক্ট্যান্স | ৩৫০ μH MIN. @১০০kHz,0.১ ভোল্ট ৮ এমএ ডিসি বিআইএএস |
| ডিসি প্রতিরোধ | 1.২.০এইচএমএস ম্যাক্স। |
| সন্নিবেশ হ্রাস | ১-১০০ মেগাহার্টজঃ ১.২ ডিবি ম্যাক্স। |
| রিটার্ন লস | ১-৩০ মেগাহার্টজঃ-১৬ ডিবি মিনি. ৩০-৬০ মেগাহার্টজঃ ১২ ডিবি মিনি. ৬০-৮০ মেগাহার্টজঃ ১০ ডিবি মিনিটে। |
| ক্রস টক | ১-১০০ মেগাহার্টজ- ২৭.১ ডিবি মিনি. |
| সাধারণ থেকে সাধারণ মোড সতর্কতা | ১-১০০ মেগাহার্টজ- ৩০ ডিবি মিনিট। |
| বিচ্ছিন্নতা | PHY পাশ থেকে লাইনের দিকেঃ 500VAC |
| ডিসি কারেন্ট/ভোল্টেজ রেটিং-পিএসই পিন | 720mA @57V ((CONTINUOUS) |
• শিল্প যোগাযোগ ও ইথারনেট
• শিল্প যন্ত্রপাতি
• শিল্প উৎপাদন সরঞ্জাম
• স্বয়ংক্রিয় পরীক্ষার সরঞ্জাম
ইন্টিগ্রেটেড ম্যাগনেটিক্সের সাথে সুরক্ষিত আরজে 45 জ্যাকটি ব্রাসের শেল বৈশিষ্ট্যযুক্ত, ইএমসি (বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্যতা) অ্যাপ্লিকেশনগুলির জন্য ধারাবাহিকতা সরবরাহ করে। যখন সংশ্লিষ্ট সুরক্ষিত আরজে 45 প্লাগগুলির সাথে মিলিত হয়,সুরক্ষা এবং গ্রাউন্ডিং অবিচ্ছিন্নতা অর্জন করা হয়যখন পিসি বোর্ডে ঢালাই solder tines soldered হয় তারা পিসি বোর্ডে কোন গ্রাউন্ড পথ বৈদ্যুতিক ধারাবাহিকতা প্রদান এবং, যেখানে প্রযোজ্য,ঢাল উপর প্যানেল গ্রাউন্ড ট্যাব সরঞ্জাম প্যানেল মাধ্যমে কোনো গ্রাউন্ড পথ বৈদ্যুতিক ধারাবাহিকতা প্রদান.
