পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO
মডেল নম্বার: LPJG16314A4NL
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000/25 কে
মূল্য: $0.05-$1.28
প্যাকেজিং বিবরণ: 1200pcs carton, 50pcs ট্রে
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 4200K-পিসি / মাস
আবেদন: |
পিসিবি |
প্রকার: |
পিসিবিতে ব্যবহৃত RJ45 |
লিঙ্গ: |
মহিলা |
হাই-পট: |
1500V ডিসি |
পর্যায়: |
একক |
কয়েল স্ট্রাকচার: |
toroidal |
আবেদন: |
পিসিবি |
প্রকার: |
পিসিবিতে ব্যবহৃত RJ45 |
লিঙ্গ: |
মহিলা |
হাই-পট: |
1500V ডিসি |
পর্যায়: |
একক |
কয়েল স্ট্রাকচার: |
toroidal |
|
|

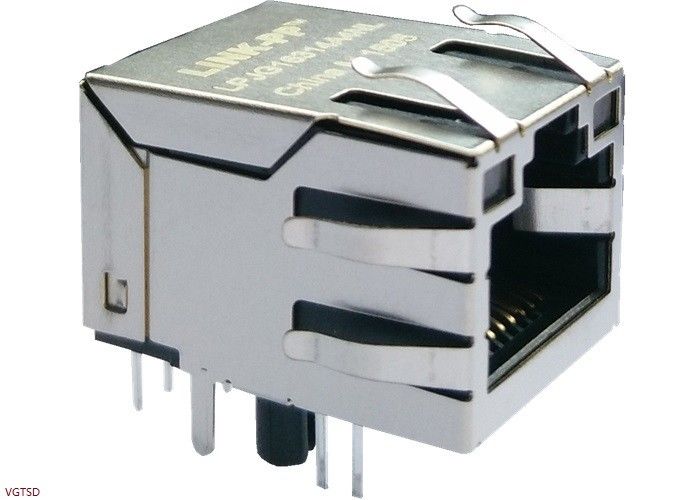

1) 100/1000 বেস-টি LPJG16314A4NL সিঙ্গল পোর্ট RJ45 সংযোজক ইন্টিগ্রেটেড চৌম্বক সঙ্গে |
|
2) THT মাউন্ট টাইপ |
|
|
৩) ৩৫০ ইউএইচ মিনি ওসিএল @১০০ কেএইচজেড,0.১ ভিআরএমএস, ৮ এমএডিসি বিআইএএস |
|
|
৪) আইইইই ৮০২.৩ স্পেসিফিকেশনের সাথে সামঞ্জস্যপূর্ণ |
|
|
5) অপারেশন তাপমাত্রা পরিসীমা 0°C ~ 70°C |
|
|
৬) প্রতিবন্ধকতাঃ ১০০ ওহম |
|
|
প্রয়োগ |
×ডিএসএল মডেম |
|
এমবেডেড পিসি |
|
|
ল্যান অ্যাপ্লিকেশন |
|
|
হাব, রাউটার, সুইচ |
|
|
এভিআর, ডিভিআর |
|
|
বৈদ্যুতিক বৈশিষ্ট্য |
|
|
সুরক্ষিত |
হ্যাঁ |
|
সমাপ্তির বৈশিষ্ট্য |
|
|
ইএমআই আঙুল |
সাথে |
|
সমাপ্তি পদ্ধতি |
সোল্ডার |
|
শরীরের বৈশিষ্ট্য |
|
|
এলইডি |
সঙ্গে |
|
ল্যাচ ওরিয়েন্টেশন |
টেপ আপ |
|
পিসিবি লেজের দৈর্ঘ্য |
3.5±0.5 মিমি |
|
বোর্ডের উপরে উচ্চতা |
বাছাই |
|
যোগাযোগের বৈশিষ্ট্য |
|
|
প্রি-লোডড |
হ্যাঁ |
|
যোগাযোগের সমাপ্তির ধরন |
গর্তের মধ্য দিয়ে |
|
শিল্প মান |
|
|
সীসা মুক্ত সোল্ডার প্রক্রিয়া |
২৬০ ডিগ্রি সেলসিয়াসে সক্ষম ওয়েভ সোল্ডার |
|
RoHS সম্মতি |
RoHS-সম্মত |
|
ব্যবহারের শর্তাবলী |
|
|
প্রযোজ্য |
মুদ্রিত সার্কিট বোর্ড |
|
পরিবেশগত অবস্থা |
অফিস / ভবন |
|
অপারেটিং তাপমাত্রা ((°c) |
0°C~70°C |
|
অন্যান্য বৈশিষ্ট্য |
|
|
স্থিতি সূচক |
এলইডি |
|
বাম এলইডি রঙ |
সবুজ ও হলুদ |
|
ডানদিকে এলইডি রঙ |
সবুজ ও হলুদ |
|
একক সীসা পরিমাণ |
8 |
|
তথ্য পত্র |
1প্রতিবন্ধকতাঃ ১০০ ওম
2. ওসিএলঃ ৩৫০ ইউএইচ মিনিট @ ১০০ কেএইচজেড,0.১ ভিআরএমএস, ৮ এমএডিসি বিআইএএস
3. ঘুরিয়ে দেয় অনুপাতঃ 1:1
4ইনসার্টের ক্ষতিঃ 0.5-100MHz: -1.1dB সর্বোচ্চ
5রিটার্ন লস (ডিবি মিনিট):
0.5-40MHz: -18
40.1-100MHz: -12-20L0G (f/50)
6ক্রসট্যাক (ডিবি মিনিট):
0.5-40MHz: -35
40.1-100MHz: -33-20L0G (f/50)
7সাধারণ মোড প্রত্যাখ্যান অনুপাতঃ 0.5-100MHz: -30dB মিনিট
8আইসোলেশন ভোল্টেজঃ 1500Vrms মিনিট
1. SOHO ((ADSL) মোডেম, LAN-on-Motherboard ((LOM), হাব এবং সুইচগুলির মতো অ্যাপ্লিকেশন সমর্থন করার জন্য ডিজাইন করা হয়েছে।
2. IEEE 802.3 স্পেসিফিকেশন পূরণ করে
3সংযোগকারী উপাদান:
হাউজিংঃ থার্মোপ্লাস্টিক PBT+30%G.F UL94V-0
যোগাযোগঃ ফসফর ব্রোঞ্জ C5210R-EH বেধ=0.35mm
পিনঃ ব্রাস C2680R-H Thickness=0.35mm f
ঢালঃ SUS 201-1/2H বেধ=0.2mm
যোগাযোগের এলাকায় স্বর্ণ 6 মাইক্রো ইঞ্চি মিনিট।
4. তরঙ্গ সোল্ডার টিপ তাপমাত্রাঃ 255°C সর্বোচ্চ,5 সেকেন্ড সর্বোচ্চ.
