পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,ROHS,Reach,ISO

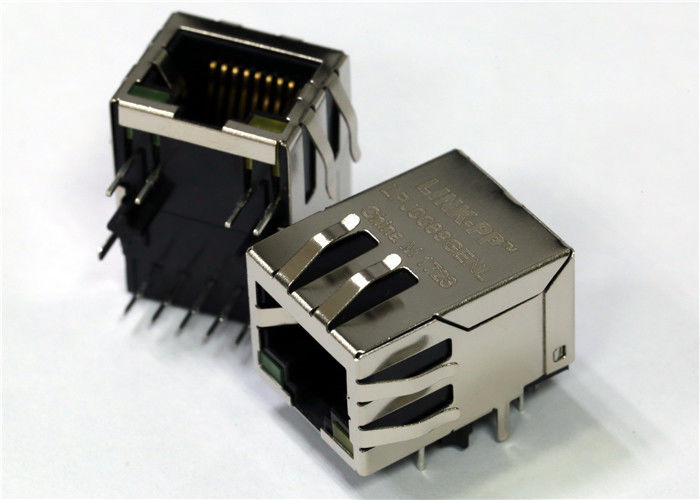

মডেল নম্বার: 1-2301994-0
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 3-5 টুকরা বিনামূল্যে নমুনা
মূল্য: Negotiable
প্যাকেজিং বিবরণ: 1200pcs carton, 50pcs ট্রে
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 4600 কে.পি.এস. / 4 সপ্তাহ
গতি: |
1 গ্রাম |
শিল্ডিং: |
শিল্ডেড |
ট্যাব ওরিয়েন্টেশন: |
নিচে লাগান |
প্রকার: |
1-2301994-0 ম্যাগনেটিক জ্যাক |
নির্দেশক: |
সবুজ / হলুদ LED |
নমুনা: |
বিনামূল্যে (3-5 টুকরা) |
গতি: |
1 গ্রাম |
শিল্ডিং: |
শিল্ডেড |
ট্যাব ওরিয়েন্টেশন: |
নিচে লাগান |
প্রকার: |
1-2301994-0 ম্যাগনেটিক জ্যাক |
নির্দেশক: |
সবুজ / হলুদ LED |
নমুনা: |
বিনামূল্যে (3-5 টুকরা) |
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| মডুলার সংযোগকারী প্রকার | আরজে৪৫ জ্যাক |
| পোর্ট কনফিগারেশন | ১ এক্স ১ (পোর্ট) |
| পজিশনের সংখ্যা / লোডেড যোগাযোগ | ৮পি৮সি |
| ল্যান বিভাগ | ৬ষ্ঠ শ্রেণী |
| সংযোগকারী মাউন্ট | হোল মাউন্ট দিয়ে |
| সংযোজক নির্দেশনা | ডান কোণ |
| সুরক্ষা | সুরক্ষিত |
| চৌম্বক | ম্যাগনেটিক্স দিয়ে |
| এলইডি | এলইডি সহ |
| লাইট পাইপ | লাইট পাইপ ছাড়া |
| গতি | ১ জি |
| বন্দর | ১ এক্স ১ |
| নির্দেশনা | R / A |
| ট্যাব | নিচে |
| অপারেটিং তাপমাত্রা পরিসীমা | -40°C থেকে 85°C |
| প্যাকেজ | T&R |
| ভোল্টেজ মোড | হ্যাঁ। |
| বর্তমান মোড | হ্যাঁ। |
মূল বৈশিষ্ট্য
• -40 থেকে বর্ধিত অপারেটিং তাপমাত্রা°C+৮৫°C
• পণ্যের ন্যূনতম জীবনকাল ১০ বছর
• পেস্ট সোল্ডারিংয়ে 260 °C রিফ্লো পিন
• ধাতব রঙের ধাতব রঙের ধাতব রঙ
1,27 μm [50 μinch] নিকেল
• উন্নত ইএমআই অখণ্ডতা এবং সংকেত অখণ্ডতা কর্মক্ষমতা
• উভয় বর্তমান এবং ভোল্টেজ মোড PHY-চিপ সমর্থিত
• 1x1 ফর্ম ফ্যাক্টর সহ ইন্টিগ্রেটেড চৌম্বক সহ RJ45 জ্যাক শিল্পের অনেক অ্যাপ্লিকেশনকে সম্বোধন করে
• ইন্টিগ্রেটেড চুম্বকত্ব (অ্যানালগ) নকশা প্রচেষ্টা হ্রাস করে
গ্রাহকের প্রয়োজন
• সম্পূর্ণরূপে জন্য মানসম্মত টেপ & রোল বা ট্রে প্যাকিং অফার
স্বয়ংক্রিয় বা ম্যানুয়াল সমাবেশ প্রক্রিয়া
জ্যাক প্লেসমেন্ট নোটঃ
RJ45 জ্যাক শুধুমাত্র হাউজিং দ্বারা হ্যান্ডেল করা উচিত যোগাযোগ solder টিনস এবং, যেখানে প্রযোজ্য, ঢাল solder টিনস বিকৃতি, দূষণ, বা অন্যান্য ক্ষতি এড়ানোর জন্য
A. সমন্বয়
ইন্টিগ্রেটেড ম্যাগনেটিক্স সহ RJ45 জ্যাকটি পিসি বোর্ডে ফ্লাশ এবং সমানভাবে বসানো উচিত। লোডিং প্রক্রিয়া চলাকালীন জ্যাকটি ধরে রাখতে পারে।
B. অবস্থান
পিসি বোর্ডে কোন গর্তটি এক নম্বর যোগাযোগের টিন গ্রহণ করবে তা নির্ধারণ করুন, তারপর জ্যাককে এমনভাবে পরিচালনা করুন যাতে এক নম্বর সোল্ডার টিন গর্তের সাথে সারিবদ্ধ হয়।তারপর এটি পিসি বোর্ডে বসতে না হওয়া পর্যন্ত জ্যাক উপরের চাপুন.
