পণ্যের বিবরণ:
প্রদান:
|

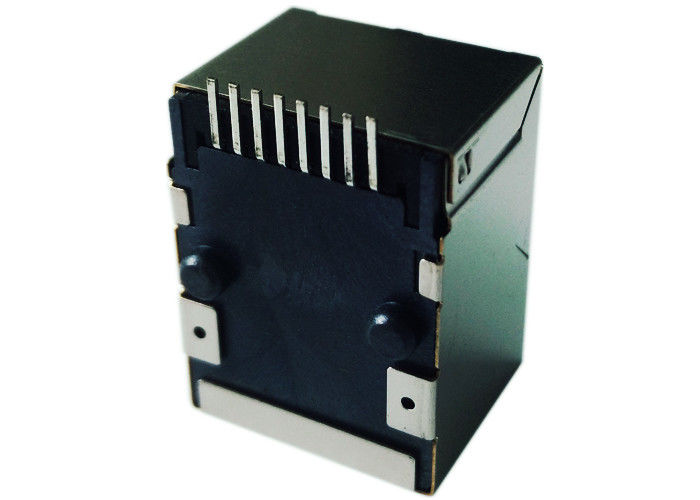

| স্পেসিফিকেশন: | JX0C-0005NL | অংশ না: | LPJ19411DNL |
|---|---|---|---|
| ইথারনেট: | 1x 10/100 এমবিপিএস | পটভূমি: | 180 ডিগ্রী |
| সূচক: | কেউ LEDs | নমুনা: | উপলভ্য নয় |
| লক্ষণীয় করা: | rj45 smt connector,surface mount rj45 connector |
||
 |  |
বৈদ্যুতিক স্পেসিফিকেশন @ 25 ℃
1. ফেরত অনুপাত (± 2%):
TX = 1CT: 1CT RX = 1CT: 1CT
2.OCL: 350uH ন্যূনতম
@ 100 কিলোজস, 0.1 ই, 8 এমএ ডিসি বিয়াস
3. ইনসারারের ক্ষতি:
1 ~ 100MHz: -1.0 ডি বি সর্বোচ্চ
4. ফেরত ক্ষতি (ডিবি মিনিট):
1 ~ 30 মেগাহার্জ: -16 30 ~ 60 এমএইচজ: -12
60 ~ 80MHz: -10
5. ক্রসস্টক (ডিবি মিনিট):
1 ~ 30MHz: -40 30 ~ 60 এমএইচজ: -35
60 ~ 100MHz: -30
6.সিএমআর (ডিবি মিনিট):
1 ~ 50 মেগাহার্জ: -40 50 ~ 150 মেগাহার্টজ: -30
7. হিপোট: 1500 ভি এসি 6 এস 1mA
8. তাপমাত্রা পরিচালনা: -40 ℃ ~ + 85 ℃
| পরীক্ষার বিবরণী | ফটকা খেলা | 1 | 2 | 3 | 4 | 5 | পরীক্ষা ফেইকু | |||||||
| টেক্সাস | হয়েছে RX | টেক্সাস | হয়েছে RX | টেক্সাস | হয়েছে RX | টেক্সাস | হয়েছে RX | টেক্সাস | হয়েছে RX | |||||
| ওসিএল | 350uH মিনিট | 575 | 570 | 563 | 561 | 580 | 578 | 612 | 609 | 588 | 576 | 100KHz 0.1V 8mA | ||
| ঘন অনুপাত (± 2%) | টেক্সাস | 1CT: 1CT | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | --- | |
| হয়েছে RX | 1CT: 1CT | |||||||||||||
| সন্নিবেশ ক্ষতি | -1.0 ডিবি MAX | -0,23 | -0,22 | -0,21 | -0,20 | -0,28 | -0,22 | -0,23 | -0,24 | -0,27 | -0,22 | 1-65MHz | ||
| রিটার্ন লস | -18 ডিবি MIN | -35,5 | -33,1 | -36,7 | -37,6 | -31,5 | -30,4 | -34,3 | -31,1 | -36,2 | -33,6 | 1-10MHz | ||
| -14 ডিবি MIN | -28,2 | -27,8 | -29,2 | -28,8 | -28,5 | -29,3 | -28,8 | -27,6 | -26,9 | -27,5 | 30MHz | |||
| -10 ডিবি MIN | -15,7 | -14,9 | -14,5 | -14,1 | -13,8 | -14,7 | -15,2 | -14,5 | -16,2 | -14,8 | 60-100MHz | |||
| Crosstalk | -35 ডিবি মিনিট | -42,4 | -40,7 | -38,1 | -40,4 | -38,6 | 1-60MHz | |||||||
| -30 ডিবি MIN | -36,4 | -34,0 | -33,6 | -37,1 | -33,9 | 60-100MHz | ||||||||
| প্রচলিত মোড প্রত্যাখ্যান | -20 ডিবি মিনিট | -38,1 | -35,6 | -39,5 | -37,1 | -37,1 | -33,7 | -36,7 | -38,3 | -33,6 | -35,8 | 1-130MHz | ||
| হিপোট বিচ্ছিন্নতা | 1500 কিলোমিটার মিনিট | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | ঠিক আছে | এসইসি থেকে প্রাইরি | ||
