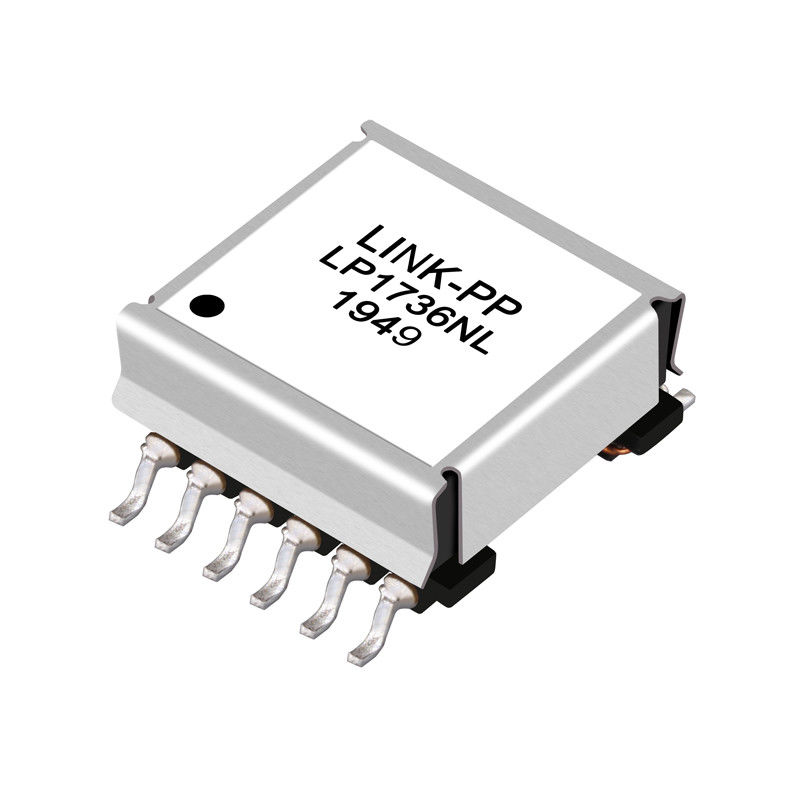

PA1736NL ফ্লাইব্যাক ট্রান্সফরমার হাই ফ্রিকোয়েন্সি শ্রীমতি 1২ পিন 11.4 মিঃ সর্বোচ্চ উচ্চতার

PA1736NL ফ্লাইব্যাক ট্রান্সফরমার হাই ফ্রিকোয়েন্সি ওয়ার্ড ট্রান্সফরমার শ্রীমতি 1২ পিন্স

নোট:

উচ্চ ফ্রিকোয়েন্সি তারের ক্ষত ট্রান্সফরমার

• পাওয়ার রেঞ্জ: আপ 95W পর্যন্ত
• উচ্চতা: 11.4 মিমি সর্বোচ্চ
• পদচিহ্ন: 29.2 মিমি x 21.8 মিমি সর্বোচ্চ
• শীর্ষ লোগো: ফরওয়ার্ড এবং ফ্লাইব্যাক

1. কম্পোনেন্টের তাপমাত্রা (পরিবর্ধক ও তাপমাত্রা বৃদ্ধি) এর মধ্যে থাকা আবশ্যক
অপারেটিং তাপমাত্রা পরিসীমা বলে।
2. উপরের ট্রান্সফরমার এবং inductors পরীক্ষিত এবং পালস এর ক্ষমতা দ্বারা অনুমোদিত হয়েছে
আইসি অংশীদার এবং উপযুক্ত ডেটসেট বা মূল্যায়ন বোর্ড ডকুমেন্টেশন মধ্যে sited হয়
এই কোম্পানিগুলিতে। উপরের কোনও আইসি এবং আইসি অংশীদারদের সাথে মিলে যায় তা নির্ধারণ করতে
পালস অংশ সংখ্যা পলস ওয়েবসাইট আইসি ক্রস রেফারেন্স পরামর্শ করুন।
3. ফ্লাইব্যাক টোপোলজি অ্যাপ্লিকেশনের জন্য, ট্রান্সফরমারটি তা নিশ্চিত করতে প্রয়োজনীয় নয়
অ্যাপ্লিকেশন মধ্যে saturate। শিখর প্রবাহ ঘনত্ব (Bpk) 2700 গাউসের নীচে থাকা উচিত।
শীর্ষ ঘনত্ব গণনা করতে, নিম্নলিখিত সূত্রটি ব্যবহার করুন:
Bpk (গাউস) = K1_ ফ্যাক্টর * আইপি্কি (এ)
4. উচ্চ ভোল্ট-সেকের অ্যাপ্লিকেশনগুলির মধ্যে, এটি ট্রান্সফরমারের মূল ক্ষতির হিসাব করা গুরুত্বপূর্ণ।
আনুমানিক ট্রান্সফরমার কোর ক্ষতি হিসাবে গণনা করা যেতে পারে:
কোরলস (ওয়াট) = 1.3২ ই-13 * (ফ্রিক_ক্যাচ) * (Δবি_গাস)
যেখানে ΔB গণনা করা যেতে পারে:
ফ্লাইব্যাক টোপোলজি জন্য: Δ বি = K1_ ফ্যাক্টর * (A)
ফরওয়ার্ড টপোলজি জন্য: Δ বি = K1_ ফ্যাক্টর * Volt-μsec

5. বিকল্প টেপ এবং রিল প্যাকেজিং অংশ একটি "T" প্রত্যনি যোগ করে আদেশ করা যেতে পারে
সংখ্যা (অর্থাত্ PA0273NL PA0273NLT হয়ে যায়) পালস শিল্প মান টেপ সঙ্গে মেনে চলে
এবং রীল স্পেসিফিকেশন EIA481। এই পণ্যের জন্য টেপ এবং রীল একটি প্রস্থ (W = 44mm) আছে,
পিচ (পো = 32mm) একটি গভীরতা (কো = 11.78 মিমি)।
6. "এনএল" প্রত্যায়ন একটি RoHS-compliant অংশ সংখ্যা নির্দেশ করে। অ- এনএল suffixed অংশ হয়
অগত্যা RoHS সঙ্গতিপূর্ণ নয়, কিন্তু বৈদ্যুতিক এবং যান্ত্রিকভাবে NL এর সমতুল্য
সংস্করণ। একটি অংশ সংখ্যা "এনএল" প্রত্যয় না থাকলে, কিন্তু একটি RoHS অনুবর্তী সংস্করণ
প্রয়োজন, প্রাপ্যতা জন্য পালস যোগাযোগ করুন।
