পণ্যের বিবরণ:
প্রদান:
|
| আইটেম নংঃ: | H2260FNL / XF35066B | বিভাগ: | PoE ম্যাজনিটিক্স, 10 / 100BASE-TX ভিওআইপি মডিউল |
|---|---|---|---|
| অনুপাত আবর্তন করে।: | 1CT: 1CT | পটভূমি: | গুফ |
| মাপ / মাত্রা: | 12.7 মিমি এক্স 9.3 মিমি | উচ্চতা - সীমাবদ্ধ (সর্বোচ্চ): | 6.20mm |
| আর্কাইভ Disponibili: | পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র | ||
| লক্ষণীয় করা: | poe magnetics,ethernet transformer |
||
| H2260FNL / XF35066B | 1: 1 ইথারনেট ট্রান্সফরমার | ফাস্ট ল্যান ফিল্টার | 10/100 বেস-টি এসএমডি |
কী বর্ণনা:

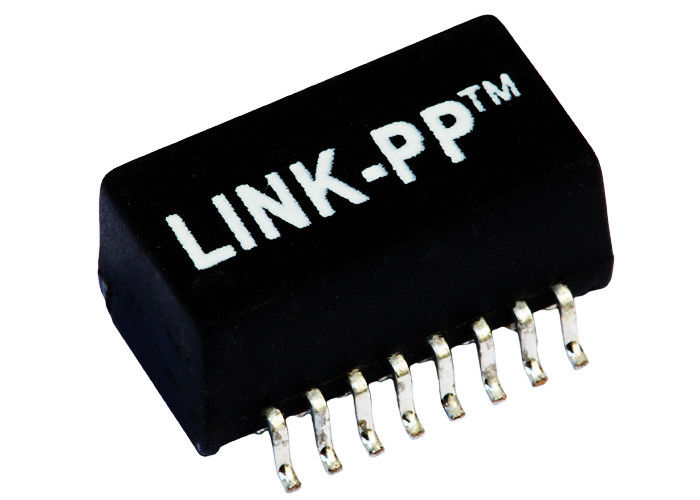

ইথারনেট XF35066B 10 / 100BASE-TX ভিওআইপি চুম্বকীয় মডিউল উপর H2260FNL পাওয়ার
একক পোর্ট 10/100 ব্যাজ-টি ট্রান্সফরমার XF35066B
10/100 বেস-টি POE ট্রান্সফরমার মডিউল H2260FNL
দ্রুত ইথারনেট POE একক পোর্ট ট্রান্সফরমার XF35066B
RoHS শীর্ষ রিফ্লো তাপমাত্রা রেটিং 245 ° C
IEEE 802.3af / ANSI X3.263 অনুবর্তী কর্মক্ষমতা
☛ আইইইএফ 802.3 ফরম
☛ উল / EN60950 স্বীকৃত
☛ 100% বৈদ্যুতিক পরীক্ষা
☛ 1500 ভিপিএস হাই-পট
☛ পেটেন্ট ওপেন ফ্রেম নির্মাণ
☛ 18 বছর ধরে ডিজাইনার ও কারিগর।
☛ ২500 টি কাজ, 4 টি গাছপালা
☛ নিখুঁত ফ্লাক নেটওয়ার্ক বিশ্লেষক পাস
☛ স্টক বা 4 সপ্তাহ।
To গ্রাহকদের প্রয়োজন অনুযায়ী নমনীয় নকশা কোনও বহিরাগত ফি ছাড়া।
| পোর্ট সংখ্যা | অ্যাপ্লিকেশন | অনুপাত অনুপাত | ইথারনেট উপর শক্তি |
| একক পোর্ট | 10/100-টি | 1: 1 | সিগন্যাল POE Xfrmr |
| প্যাকেজিং | ট্যাব দিকনির্দেশনা | মাউন্ট প্রকার | শেষ যোগাযোগ |
| রিল, শক্ত কাগজ | - | শ্রীমতি / SMD ও | - |
| পিন সংখ্যা | প্রতিরক্ষা | বিচ্ছিন্নতা ভোল্টেজ | LED রঙ |
| 16 পিনের | - | 1500 VRMS | --- |
নোট:
1. অ্যাপ্লিকেশন সমর্থন করার জন্য ডিজাইন,
যেমন SOHO (ADSL মডেম), ল্যান-অন-মাদারবোর্ড (LOM), হাব এবং সুইচ।
2. বিভিন্ন টারস অনুপাত সঙ্গে অনুপাত
3.RoHS "NLE" শীর্ষ সিলবারের রেটিং 245 ℃
বৈদ্যুতিক বিশেষ উল্লেখ @ 25 ℃

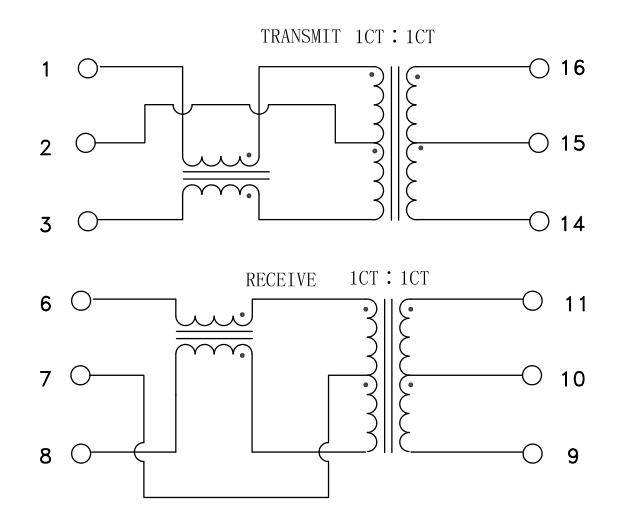

1. ফেরত অনুপাত:
TX = 1CT: 1CT RX = 1CT: 1CT
2.OCL: 350uH MIN
@ 100 কিলোজস, 100 মিভি, 8 এমএইচডি বিয়াস
3. ইনসারারের ক্ষতি:
0.1-100 এমএইচজ: -1.0 ডিবি MAX
4. ফেরত ক্ষতি (ডিবি TYP):
30MHz: -18 60MHz: -14
80MHz: -12
5. ক্রসস্টক (ডিবি TYP):
30MHz: -35 60MHz: -35
100MHz: -35
6. ডিসিএমআর (ডিবি টিওয়াইপি):
30MHz: -40 50MHz: -40
100MHz: -40
7.Iolation ভোল্টেজ: 1500VRms মিনিট
8.Operating তাপমাত্রা: 0 ℃ ~ 70 ℃
| H2260FNL 1port POE 1: 1 10/100 ট্রান্সফরমার অডিও সংকেত POE Xfrmr XF35066B | ||
|---|---|---|
| H2260FNL | DA4T103A3 | XF35066B |
| KLU1T041C-43 LF / LU1T041C-43 LF | H2009NL | LU4T041A LF |
| KLU1T516-34 LF / LU1T516-34 LF | DA4T103U2 | KLU1S041F-43 LF |
| H2260FNL | TG111-E032NYRL | KLU1S041X-43 |
| KLU1T041-43 LF / LU1T041-43 LF | DA4T104A1 | KLU1S516-34 LF |
| H2260FNL | XF35066B | S558-5999-T3-এফ |
| TG111-E032NYRL | DA4T10303 | XF35066B |
| KLU1T516-43 LF / LU1T516-43 LF | DA4T10304 | KLA1S109M-43 LF |
| HX2009NL / LA1S109-43 LF | S558-5999-T3-এফ | H2009NL |
| H2260FNL | DA4T103N3 | TG111-E032NYRL |
| S558-5999-T3-এফ | H2009NL | S558-5999-T3-এফ |
| KLU1S041C-43 LF / LU1S041C-43 LF | TG111-E032NYRL | KLA1S109-34 এলএফ |
| HX2009NL / LU1S041CM-43 LF | XF35066B | KLA1T109 LF |
| S558-5999-টি 3-F / LU1S041CX-34 LF | S558-5999-T3-এফ | TG111-E032NYRL |
