পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: RoHS,Reach,SGS, UL,ISO9001
মডেল নম্বার: LPJ0009GDNL
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 50/500/1000/25 কে
মূল্য: $0.09-$1.85
প্যাকেজিং বিবরণ: 1200pcs carton, 50pcs ট্রে
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3000000 মাস
স্পেসিফিকেশন: |
11A053-5722-00 |
অংশ না: |
LPJ0009GDNL |
ইথারনেট: |
10/100 ভিত্তি-T |
LEDS: |
হলুদ সবুজ |
Apllication: |
ইথারনেট ওভার শক্তি |
নমুনা: |
উপলভ্য নয় |
স্পেসিফিকেশন: |
11A053-5722-00 |
অংশ না: |
LPJ0009GDNL |
ইথারনেট: |
10/100 ভিত্তি-T |
LEDS: |
হলুদ সবুজ |
Apllication: |
ইথারনেট ওভার শক্তি |
নমুনা: |
উপলভ্য নয় |

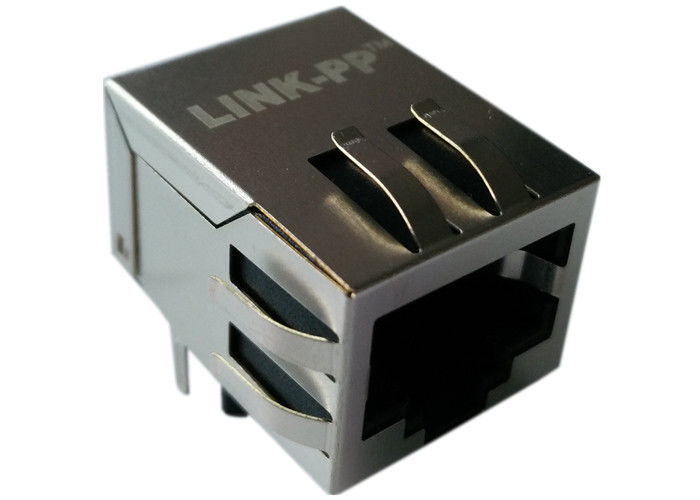

| 10/100 বেস-টি ইন্টিগ্রেটেড ম্যাগনেটিক, হলুদ / সবুজ LED, ট্যাব ডাউন, RoHS সহ একক পোর্ট RJ45 সংযোগকারী | |
| LINK-PP পার্ট সংখ্যা | LPJ0009GDNL |
| অন্যান্য অংশ সংখ্যা | 11A053-5722-00 |
| অ্যাপ্লিকেশন-লান | ETHERNET (নোএন PoE) |
| AutomDX | হ্যাঁ |
| বিস্ট সার্কিট | হ্যাঁ |
| কনফিগারেশন RX | টি, সি |
| কনফিগারেশন TX | টি, সি |
| Mating এলাকা প্লেট যোগাযোগ করুন | গোল্ড 6u "/ 15u" / 30u " |
| পোর্ট প্রতি কোণ | 4 |
| ডায়োড | কোনও বিভাগ নেই |
| LED অপশন | হলুদ সবুজ |
| হুড়কা | ট্যাব নিচে |
| পোর্ট সংখ্যা | 1x1 |
| পিসিবি | FR4 |
| পিসিবি মাউন্ট এঙ্গেল | পাশে প্রবেশ করুন |
| পিসিবি রক্ষণশীল পোস্ট | টি POST |
| প্যাকেজ উচ্চতা (ইঞ্চি) | 0,528 |
| প্যাকেজ উচ্চতা (মিমি) | 13,40 |
| প্যাকেজ দৈর্ঘ্য (ইঞ্চি) | 0,839 |
| প্যাকেজ দৈর্ঘ্য (মিমি) | 21,30 |
| প্যাকেজ প্রস্থ (ইঞ্চি) | 0,626 |
| প্যাকেজ প্রস্থ (মিমি) | 15,90 |
| পিন টাইপ | THT SOLDER |
| RoHS সঙ্গতিপূর্ণ | YES-RoHS-5 SOLDER বর্জন মধ্যে নেতৃত্ব দিয়ে |
| অনুসন্ধান | হ্যাঁ |
| ঢাল ইএমআই ট্যাব | বিনা |
| গতি | 10/100 BASE-T |
| তাপমাত্রা | 0 থেকে 70 ℃ |
| অনুপাত RX সক্রিয় করে | 1CT: 1CT |
| মান TX টান | 1CT: 1CT |
বৈদ্যুতিক স্পেসিফিকেশন @ 25 ℃
1. টার্ন অনুপাত: 1CT: 1CT
2.OCL (100 কেজি, 0.1Vrms, 8mA): 350uH ন্যূনতম
3. অন্তর্নিহিত ক্ষতি:
0.1-100MHz: -1.1 ডিবি সর্বোচ্চ
4. রিটার্ন ক্ষতি:
0.5-30MHz: -18 ডিবি মি
40MHz: -15.5 ডিবি মিনি
50MHz: -13.6 ডিবি মিনি
60-80MHz: -12 ডিবি মি
5. ক্রস টক:
0.1-100MHz: -40dB টাইপ
6. সাধারণ মোড প্রত্যাখ্যান:
0.1-30MHz: -50 ডিবি টাইপ
30-60MHz: -40 ডিবি টাইপ
60-100MHz: -35 ডিবি টাইপ
7. বিচ্ছিন্নকরণ: 1500Vrms
8. তাপমাত্রা অপারেটিং: 0 ℃ থেকে 70 ℃।
সাধারণ আবশ্যকতা
1 যোগ্যতা:
এই স্পেসিফিকেশন অধীনে সজ্জিত সংযোগকারী যোগ্যতা পরীক্ষা মেটাতে সক্ষম হতে হবে
এখানে উল্লেখ প্রয়োজনীয়তা।
2 উপাদান:
2.1 প্লাস্টিক হাউজিং: UL94V-0
2.2 যোগাযোগ: কপার খাদ
2.3 ঢাল: কপার খাদ
3 শেষ:
3.1 যোগাযোগ: গোল্ড সিলেক্টেড ধাতুপট্টাবৃত
3.2 যোগাযোগ: নিকেল সমস্ত উপর ধাতুপট্টাবৃত
3.3 যোগাযোগ সোলার টাইলের জন্য গ্রাহক অঙ্কন রেফারেন্স
3.4 শিল্ড: টিন বা নিকেল সমস্ত উপর ধাতুপট্টাবৃত
4 ডিজাইন এবং নির্মাণ:
সংযোজক হিসাবে নির্দিষ্ট করা নকশা, নির্মাণ এবং শারীরিক মাত্রা হতে হবে
প্রযোজ্য পণ্য অঙ্কন এবং টিআইএ 1096. এই স্পেসিফিকেশন এবং মধ্যে দ্বন্দ্ব ক্ষেত্রে
পণ্য অঙ্কন, আঁকা অগ্রাধিকার নিতে হবে। 50 মিমি (1.27 মিমি) সোনার ধাতুপট্টাবৃত
সংযোগকারী TIA 1096 বিশেষ উল্লেখ সঙ্গে সঙ্গতিপূর্ণ।
5 পণ্য পরীক্ষা:
সংযোগকারী পণ্য অঙ্কন এবং অভ্যন্তরীণ কারিগরি সব নির্দিষ্ট মাত্রা পূরণ করা হবে
মান। যখন ক্র্যাকিং, চিপিং, দূষণ বা আলগা অংশ কোন প্রমাণ থাকবে
পরিদর্শিত, পরিদর্শন ছাড়া, unaided চোখ।
6 রেটিং:
6.1 বর্তমান: 1.5 এমপিআর সর্বোচ্চ 25 ডিগ্রি সেলসিয়াস
6.2 ভোল্টেজ: 150 ভ্যাকস সর্বোচ্চ
7 নমনীয় সংখ্যক মেটিং / অপারেটিং অপারেশনস:
7.1 কর্মক্ষমতা স্তর 1: 750 চক্র
7.2 কর্মক্ষমতা স্তর 2: 2500 চক্র
ক্যাবল পুনঃ সমাপ্তির 8 নূন্যতম সংখ্যা:
8.1 অ্যাপ্লিকেশন অঙ্কন পড়ুন
