পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: H5014NL
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
অংশ সংখ্যা: |
H5014NL |
গতি: |
গিগাবিট |
পোর্ট সংখ্যা: |
দ্বৈত |
প্রয়োগ: |
ল্যান ইথারনেট |
প্যাকেজ: |
SMD |
তাপমাত্রা: |
-40 TO + 85 ℃ |
আর্কাইভ Disponibili: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |
অংশ সংখ্যা: |
H5014NL |
গতি: |
গিগাবিট |
পোর্ট সংখ্যা: |
দ্বৈত |
প্রয়োগ: |
ল্যান ইথারনেট |
প্যাকেজ: |
SMD |
তাপমাত্রা: |
-40 TO + 85 ℃ |
আর্কাইভ Disponibili: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |
1.সিংল পোর্ট ল্যান ট্রান্সফরমার
2. কোলি স্ট্রাকচার: টরোডাল
3.100base-T ট্রান্সফরমার
4.এসএমডি, 24 পিনের

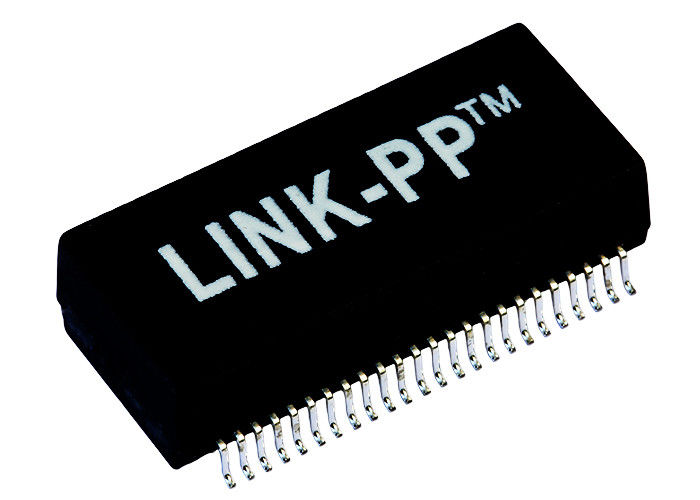

10/100 / 1000BASE-TX ডুয়াল পোর্ট ল্যান ট্রান্সফরমার 48 পিনের সাথে
বর্ণনা:
ডুয়াল পোর্ট গিগাবিট ইথারনেট চুম্বক ট্রান্সফরমার
| আবেদন | ল্যান ইথারনেট (নন পোয়ে) |
| AutomDX | হ্যাঁ |
| মন্তব্য | RoHS সঙ্গতিশীল LP5014NL |
| কনফিগারেশন RX | টি, সি |
| কনফিগারেশন TX | টি, সি |
| নির্মাণ | স্থানান্তর মোড |
| পোর্ট প্রতি কোণ | 4 |
| পোর্ট সংখ্যা | দ্বৈত |
| পিসিবি | না পিসিবি |
| প্যাকেজ | শ্রীমতি |
| প্যাকেজ উচ্চতা (ইঞ্চি) | 0.225 বা অন্যান্য |
| প্যাকেজ উচ্চতা (মিমি) | 5.715 বা অন্যান্য |
| প্যাকেজ দৈর্ঘ্য (ইঞ্চি) | 1.1২ বা অন্যান্য |
| প্যাকেজ দৈর্ঘ্য (মিমি) | 28.448 বা অন্যান্য |
| প্যাকেজ প্রস্থ (ইঞ্চি) | 0.63 বা অন্যান্য |
| প্যাকেজ প্রস্থ (মিমি) | 16.00২ বা অন্যান্য |
| RoHS সঙ্গতিপূর্ণ | হ্যা-RoHS অনুবর্তী -6 |
| গতি | 10/100/1000-টেক্সাস |
| তাপমাত্রা | -40 থেকে + 85 ℃ |
| অনুপাত RX চালু | 1CT: 1CT |
| প্রবণতা TX টি | 1CT: 1CT |
| প্রধান পি / এন | LP5014NL, ইত্যাদি |
বৈদ্যুতিক বিশেষ উল্লেখ (25):
1. অনুপাত50 কেজি, 0.5 ভি
চিপ পাশ: লাইন পার্শ্ব = 1CT: 1CT + _2%
2. আচ্ছাদন (LS) 100KHz, 0.1V, 12mA ডিসি বায়াস:
চিপ পাশ: 350uH মিনিট
3. সন্নিবেশ ক্ষতি 1-100 মেহজঃ: -1.4 ডিবি সর্বোচ্চ
4. রিটার্ন লস 1-30 এমএইচজ: -16 ডিবি মিনিট
40MHz: -14.4 ডিবি মিনিট
50MHz: -13.1 ডিবি মিনিট
60-80 এমএইচজ: -12 ডিবি মিনিট
100MHz: -10 ডিবি ন্যূনতম
5. সাধারণ মোড প্রত্যাখ্যান থেকে ডিফারেনশিয়াল:
30MHz: -45 ডিবি মিনিট
60MHz: -40 ডিবি মিনিট
100MHz: -35 ডিবি মিনিট
6. Crosstalk30MHz: -40 ডিবি মিনিট
60MHz: -35 ডিবি মিনিট
100MHz: -30 ডিবি ন্যূনতম
7. হাই-পট: 1500VRMS ন্যূনতম
অ্যাপ্লিকেশন:
নেটওয়ার্কিং এবং যোগাযোগ সরঞ্জাম যেমন হাব, পিসি কার্ড, সুইচ, রাউটার, পিসি মনিবোর্ড, এসডিএইচ, পিডিএইচ, আইপি ফোন, xDSL মডেম
পেশাগত শংসাপত্র:
• আইএসও 9001: ২008
• উল সার্টিফিকেশন
• Cetitifaction পৌঁছানোর
• RoHS সম্মতি
• সক্রিয় পরিবেশগত নীতি
ল্যান পণ্য গাইড সার্ভার:
● স্তরপূর্ণ স্থল প্ল্যানগুলি যুক্তিযুক্ত। রুট সংযোগকারী / অসামান্য মডিউল মাউন্ট প্যাসেজ / এনালগ স্থল যদি সম্ভব।
● PHY থেকে সংযোগকারী / ডিস্কগ্রাউন্ড মডিউল হিসাবে যতটা সম্ভব সম্ভব সংকেত ট্রেইস রাখুন। ট্রেস 3-4 ইঞ্চি অতিক্রম করে, লাইন বিকিরণ ভারসাম্যহীনতার প্রতি মনোযোগ দিন।
● বিএসটি (75 টি প্রতিরোধক এবং চেসি জমির উচ্চ ভোল্টেজের ক্যাপ) ব্যবহার করে কেবল পার্শ্ব সিটি বন্ধ করার জন্য সর্বোত্তম ইএমআই কর্মক্ষমতা (সর্বাধিক সংযোজক সমাধান অন্তর্ভুক্ত) জন্য যুক্তিযুক্ত।
● আরো বিন্যাস জন্য PHY প্রস্তুতকারকের অ্যাপ্লিকেশন নোট অনুসরণ করুন।
