পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: H40520SN
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
PN: |
H40520SN |
ট্রান্সফরমার প্রকার: |
10/100 এম বি পি এস 4 পোর্ট |
অনুপাত আবর্তন করে।: |
1: 1 |
মাউন্ট প্রকার: |
SMD |
মাপ / মাত্রা: |
28.45mmX16.00mm |
উচ্চতা - সীমাবদ্ধ (সর্বোচ্চ): |
5.72 মিমি |
আর্কাইভ Disponibili: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |
PN: |
H40520SN |
ট্রান্সফরমার প্রকার: |
10/100 এম বি পি এস 4 পোর্ট |
অনুপাত আবর্তন করে।: |
1: 1 |
মাউন্ট প্রকার: |
SMD |
মাপ / মাত্রা: |
28.45mmX16.00mm |
উচ্চতা - সীমাবদ্ধ (সর্বোচ্চ): |
5.72 মিমি |
আর্কাইভ Disponibili: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |

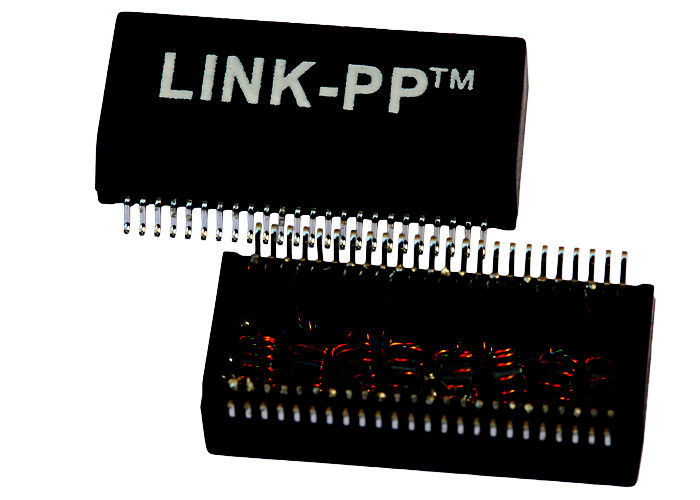

1.4 পোর্ট ল্যান ট্রান্সফরমার
2. কোলি স্ট্রাকচার: টরোডাল
3.100base-T ট্রান্সফরমার
4.SMD, 40pins
10/100 বেস কুইড পোর্ট পালস ট্রান্সফরমার
বর্ণনা:
একক পোর্ট গিগাবিট ইথারনেট চুম্বক ট্রান্সফরমার
| আবেদন | ল্যান ইথারনেট (নন পোয়ে) |
| AutomDX | হ্যাঁ |
| মন্তব্য | RoHS সঙ্গতিপূর্ণ LPXXXXNL |
| কনফিগারেশন RX | টি, সি |
| কনফিগারেশন TX | টি, সি |
| নির্মাণ | স্থানান্তর মোড |
| পোর্ট প্রতি কোণ | 4 |
| পোর্ট সংখ্যা | QUAD |
| পিসিবি | না পিসিবি |
| প্যাকেজ | শ্রীমতি |
| প্যাকেজ উচ্চতা (ইঞ্চি) | 0.225 বা অন্যান্য |
| প্যাকেজ উচ্চতা (মিমি) | 5.715 বা অন্যান্য |
| প্যাকেজ দৈর্ঘ্য (ইঞ্চি) | 1.1২ বা অন্যান্য |
| প্যাকেজ দৈর্ঘ্য (মিমি) | 28.448 বা অন্যান্য |
| প্যাকেজ প্রস্থ (ইঞ্চি) | 0.63 বা অন্যান্য |
| প্যাকেজ প্রস্থ (মিমি) | 16.00২ বা অন্যান্য |
| RoHS সঙ্গতিপূর্ণ | হ্যা-RoHS অনুবর্তী -6 |
| গতি | 10/100/1000-টেক্সাস |
| তাপমাত্রা | 0 থেকে 70 / -40 থেকে +85 |
| অনুপাত RX চালু | 1CT: 1CT |
| প্রবণতা TX টি | 1CT: 1CT |
| প্রধান পি / এন | LP1164NL, ইত্যাদি |
বৈদ্যুতিক বিশেষ উল্লেখ (25):
1. অনুপাত50 কেজি, 0.5 ভি
চিপ পাশ: লাইন পার্শ্ব = 1CT: 1CT + _2%
2. আচ্ছাদন (LS) 100KHz, 0.1V, 12mA ডিসি বায়াস:
চিপ পাশ: 350uH মিনিট
3. সন্নিবেশ ক্ষতি 1-100 মেহজঃ: -1.4 ডিবি সর্বোচ্চ
4. রিটার্ন লস 1-30 এমএইচজ: -16 ডিবি মিনিট
40MHz: -14.4 ডিবি মিনিট
50MHz: -13.1 ডিবি মিনিট
60-80 এমএইচজ: -12 ডিবি মিনিট
100MHz: -10 ডিবি ন্যূনতম
5. সাধারণ মোড প্রত্যাখ্যান থেকে ডিফারেনশিয়াল:
30MHz: -45 ডিবি মিনিট
60MHz: -40 ডিবি মিনিট
100MHz: -35 ডিবি মিনিট
6. Crosstalk30MHz: -40 ডিবি মিনিট
60MHz: -35 ডিবি মিনিট
100MHz: -30 ডিবি ন্যূনতম
7. হাই-পট: 1500VRMS ন্যূনতম
অ্যাপ্লিকেশন:
নেটওয়ার্কিং এবং যোগাযোগ সরঞ্জাম যেমন হাব, পিসি কার্ড, সুইচ, রাউটার, পিসি মনিবোর্ড, এসডিএইচ, পিডিএইচ, আইপি ফোন, xDSL মডেম
পেশাগত শংসাপত্র:
• আইএসও 9001: ২008
• উল সার্টিফিকেশন
• Cetitifaction পৌঁছানোর
• RoHS সম্মতি
• সক্রিয় পরিবেশগত নীতি
100% নিশ্চয়তা Qualtiy:
• কঠোর নিয়ন্ত্রণ অধীনে নির্মিত।
• 100% পরীক্ষিত (শুধু মাত্র ব্যাচ পরীক্ষিত হয়নি)
• লিংক-পিপি হল 10 বছরের জন্য টিই (টাইকো) OEM
• সফল গ্রাহক: টেক্সাস ইন্সট্রুমেন্টস স্যামসাং সিএসও সিমেন্স এবং ইন্টেল ...
• লিংক-পিপি হল টিআই (টেক্সাস ইন্সট্রুমেন্টস) এর পছন্দের সরবরাহকারী
• গুণ গ্যারান্টি: 7 বছর
