পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: H2017NLT / H2017NL
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
ইথারনেট: |
10/100 দ্রুত |
POE: |
350mA |
পোর্ট: |
4 |
Hipot: |
1500V |
আর্কাইভ Disponibili: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
ইথারনেট: |
10/100 দ্রুত |
POE: |
350mA |
পোর্ট: |
4 |
Hipot: |
1500V |
আর্কাইভ Disponibili: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |

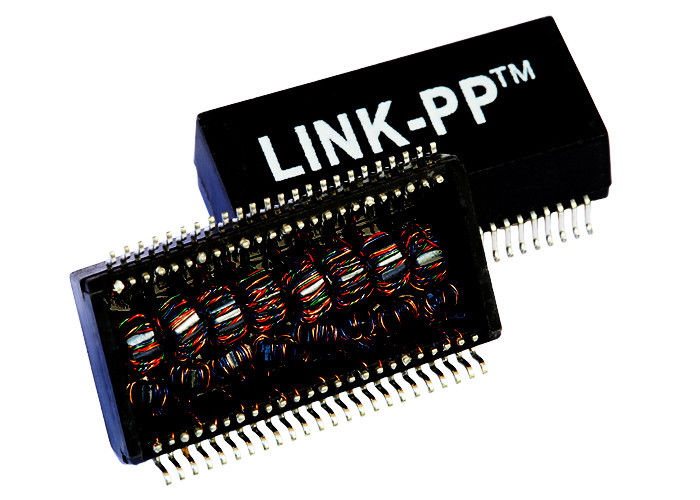

1.Quad পোর্ট ল্যান ট্রান্সফরমার
2. কোলি স্ট্রাকচার: টরোডাল
3.100base-T ট্রান্সফরমার
4.এসএমডি, 48 পিন্স
5. RoHS শিখর reflow তাপমাত্রা রেটিং 245 ° সে। ডি
6. IEEE 802.3af / ANSI X3.263 অনুবর্তী কর্মক্ষমতা
7. আইপি ফোন বা সুইচ অ্যাপ্লিকেশন জন্য ডিজাইন
| আবেদন | ল্যান ইথারনেট (PoE এবং নন পোই) |
| AutomDX | হ্যাঁ |
| মন্তব্য | RoHS সঙ্গতিপূর্ণ LP5018NL |
| কনফিগারেশন RX | টি, সি |
| কনফিগারেশন TX | টি, সি |
| নির্মাণ | স্থানান্তর মোড |
| পোর্ট প্রতি কোণ | 4 |
| পোর্ট সংখ্যা | QUAD |
| পিসিবি | না পিসিবি |
| প্যাকেজ | শ্রীমতি |
| প্যাকেজ উচ্চতা (ইঞ্চি) | 0.285 বা অন্যান্য |
| প্যাকেজ উচ্চতা (মিমি) | 7.24 বা অন্যান্য |
| প্যাকেজ দৈর্ঘ্য (ইঞ্চি) | 1.094 বা অন্যান্য |
| প্যাকেজ দৈর্ঘ্য (মিমি) | 27.81 বা অন্যান্য |
| প্যাকেজ প্রস্থ (ইঞ্চি) | 0.60 বা অন্যান্য |
| প্যাকেজ প্রস্থ (মিমি) | 15.24 বা অন্যান্য |
| RoHS সঙ্গতিপূর্ণ | হ্যা-RoHS অনুবর্তী -6 |
| গতি | 10 / 100Base-, টেক্সাস |
| তাপমাত্রা | 0 থেকে 70 |
| অনুপাত RX চালু | 1CT: 1CT |
| প্রবণতা TX টি | 1CT: 1CT |
| প্রধান পি / এন | LP5018NL, ইত্যাদি |
বৈদ্যুতিক বিশেষ উল্লেখ (25)
1. অনুপাত50 কেজি, 0.5 ভি
চিপ পাশ: লাইন পার্শ্ব = 1CT: 1CT + _2%
2. আচ্ছাদন (LS) 100KHz, 0.1V, 12mA ডিসি বায়াস:
চিপ পাশ: 350uH মিনিট
3. সন্নিবেশ ক্ষতি 1-100 মেহজঃ: -1.4 ডিবি সর্বোচ্চ
4. ফেরত ক্ষতি
1-30MHz: -16 ডিবি মিনিট
40MHz: -14.4 ডিবি মিনিট
50MHz: -13.1 ডিবি মিনিট
60-80 এমএইচজ: -12 ডিবি মিনিট
100MHz: -10 ডিবি ন্যূনতম
5. সাধারণ মোড প্রত্যাখ্যান থেকে ডিফারেনশিয়াল:
30MHz: -45 ডিবি মিনিট
60MHz: -40 ডিবি মিনিট
100MHz: -35 ডিবি মিনিট
6. ক্রসস্টক
30MHz: -40 ডিবি মিনিট
60MHz: -35 ডিবি মিনিট
100MHz: -30 ডিবি ন্যূনতম
7. হাই-পট: 1500VRMS ন্যূনতম
অ্যাপ্লিকেশন:
নেটওয়ার্কিং এবং যোগাযোগ সরঞ্জাম যেমন হাব, পিসি কার্ড, সুইচ, রাউটার, পিসি মনিবোর্ড, এসডিএইচ, পিডিএইচ, আইপি ফোন, xDSL মডেম
| H2017NL / H2017NLT পিসি মেনবোর্ড ল্যান ট্রান্সফরমার 1500 ভিআরএম নেটওয়ার্কিং LP5018NL | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
