পণ্যের বিবরণ
উৎপত্তি স্থল: Guangdong, চীন
পরিচিতিমুলক নাম: LINK-PP
সাক্ষ্যদান: UL,RoHS,Reach,ISO
মডেল নম্বার: H1197NL
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 400/2000/10 কে / 25 কে
মূল্য: $0.06-$3.2
প্যাকেজিং বিবরণ: টিএন্ডআর
ডেলিভারি সময়: স্টক
পরিশোধের শর্ত: টিটি, নেট 30/60/90 দিন
যোগানের ক্ষমতা: 3KK / মাস
মডেল: |
H1197NL |
বিভাগ: |
ট্রান্সফর্মার অডিও ও সিগন্যাল |
কম্পাংক সীমা: |
1 মেগাহার্টজ থেকে 100 মেগাহার্টজ |
আবেদন: |
ইথারনেট চৌম্বকীয় মডিউলগুলির উপর পাওয়ার |
সমাপ্তির স্টাইল: |
SMD ও / শ্রীমতি |
ভোল্টেজ ভোল্টেজ:: |
1.5kV |
আর্কিভি ডিসপোনিবিলি: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |
মডেল: |
H1197NL |
বিভাগ: |
ট্রান্সফর্মার অডিও ও সিগন্যাল |
কম্পাংক সীমা: |
1 মেগাহার্টজ থেকে 100 মেগাহার্টজ |
আবেদন: |
ইথারনেট চৌম্বকীয় মডিউলগুলির উপর পাওয়ার |
সমাপ্তির স্টাইল: |
SMD ও / শ্রীমতি |
ভোল্টেজ ভোল্টেজ:: |
1.5kV |
আর্কিভি ডিসপোনিবিলি: |
পিডিএফ / 3D / ISG / STP / ধাপ / উপাত্তপত্র |
| এক্সএফআরএম 1: 1 এসএমটি | H1197NL ট্রান্সফর্মারগুলি | এইচ 1197 এনএল ডেটাশিট / মূল্য / ক্রস | H1197NL বিশেষ উল্লেখ |

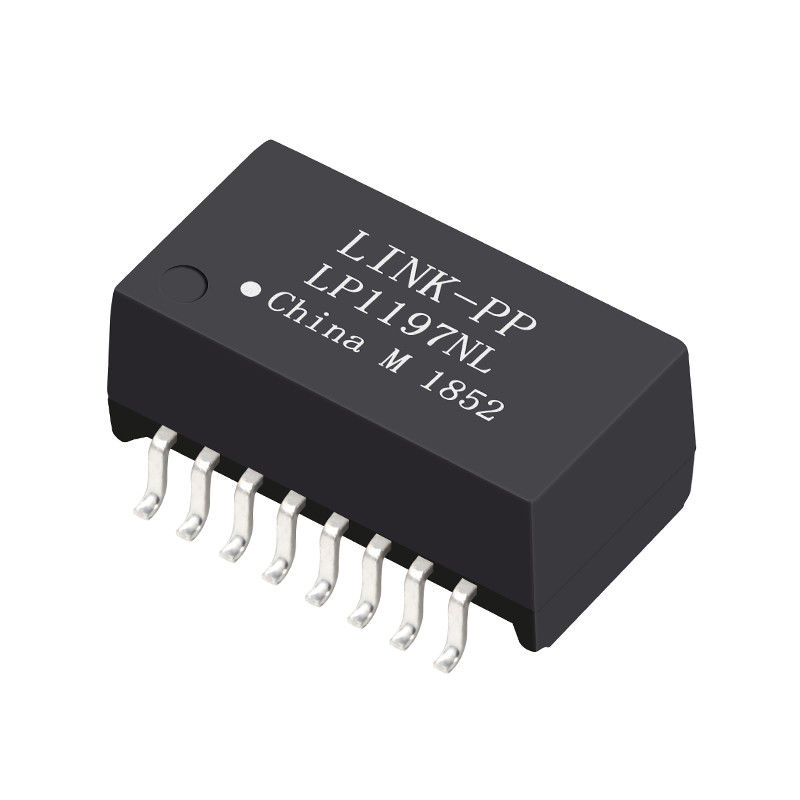

LP1197NL সমতুল্য অংশ / ক্রস সামঞ্জস্যপূর্ণ নির্দিষ্টকরণ
বৈদ্যুতিক বিশেষ উল্লেখ @ 25 ℃
1. অন্তর্ভুক্তি ক্ষতি:
1-100MHz: -1.2dB সর্বোচ্চ
2.প্রাপ্ত ক্ষতি:
1-30MHz: -16dB ন্যূনতম
40MHz: -14dB ন্যূনতম
50MHz: -13dB ন্যূনতম
60-80MHz: -12 ডিবি ন্যূনতম
3. ক্রাস্টল:
30MHz: -45 ডিবি ন্যূনতম
60MHz: -40dB ন্যূনতম
100MHz: -35dB ন্যূনতম
4. সাধারণ মোড প্রত্যাখ্যানের জন্য পৃথক:
30MHz: -43 ডিবি ন্যূনতম
60MHz: -37 ডিবি ন্যূনতম
100Mhz: -৩৩ ডিবি ন্যূনতম
5.বিচ্ছিন্ন ভোল্টেজ: 1500Vrms
6. অপারেটিং তাপমাত্রা: -40 ℃ 85 + 85 ℃।
মন্তব্য:
ল্যান চৌম্বক ট্রান্সফরমার / ল্যান ট্রান্সফর্মার শীট
ল্যান ডিসক্রিট ট্রান্সফর্মার মডিউল / ল্যান ট্রান্সফর্মার আমরা Rj45Lan 10/100 বেসেট
ট্রান্সফর্মার ইথারনেট / ল্যান ট্রান্সফর্মার
SOHO (ADSL মডেম), ল্যান-অন-মাদারবোর্ড (LOM), হাব এবং সুইচগুলির মতো অ্যাপ্লিকেশন সমর্থন করার জন্য ডিজাইন করা হয়েছে।
বিভিন্ন টার্নস অনুপাত সহ।
RoHS "এনএল" শীর্ষ সোল্ডার রেটিং 245 ℃।
| এক্সএফআরএম সিন 100D 1: 1 এসএমটি এইচ 1197NL ট্রান্সফর্মারস ইথারনেট চৌম্বকীয় মডিউলগুলির উপর শক্তি | ||||
|---|---|---|---|---|
| এক্সএফ 10 বি 1 কি 1 | H1197NL | এক্সএফজিআইবি 1009 | এক্সএফ 35066 বি 1 | এক্সএফএটিএম 8 কি 11 এ |
| এক্সএফ 10 বি 1 কি 1 এ | XF20064B2 | XFGIB1009POL | XF3506SIP | XFATM8Q12 |
| এক্সএফ 10 বি 1 কি 2 | XF20064B3 | এক্সএফজিআইবি 100 বি | XF3506T2 | এক্সএফএটিএম 8 কি 12 এ |
| এক্সএফ 10 বি 1 কি 3 | XF20064B4 | এক্সএফজিআইবি 100 সি | XF3506T4 | এক্সএফএটিএম 8 কি 13 |
| এক্সএফভিওআইপি -২০ | H1197NL | এক্সএফজিআইবি 100 এইচপি | XF5100T4 | এক্সএফএটিএম 8 কি 13 এ |
| এক্সএফভিওআইপি -03 | XF20064CS | H1197NL | এক্সএফ 5208 কি 1 | XFATM8Q14 |
| এক্সএফভিওআইপি -03 কিউ | XF20064CS1 | এক্সএফজিআইবি 100 এমএ | এক্সএফ 5208 কি 2 | এক্সএফএটিএম 8 কি 14 এ |
| XFVOIP-04 | XF20064CS3 | এক্সএফজিআইবি 100 এমবি | এক্সএফ 5208 কি 3 | XFATM8Q14D |
| এক্সএফভিওআইপি -05 | XF20064R | XFGIB100POL | XF5208Q4 | এক্সএফএটিএম 8 কি 15 এ |
| এক্সএফভিওআইপি -05 কিউ | এক্সএফ 20065 এ | XFGIB1011 | XF6611TX | XFATM8Q15C |
| এক্সএফভিওআইপি -06 | এক্সএফ 20065 বি | H1197NL | XF6611TX1 | XFATM8Q16 |
| এক্সএফভিওআইপি -07 | এক্সএফ 200667 বি | XFGIB1012POL | এক্সএফ 6611 টিএক্স 1 বি | XFATM8Q1IT |
| এক্সএফভিওআইপি -07 এ | XF200667D | এক্সএফজিআইবি 1013 | এক্সএফ 6611 টিএক্স 1 পি | XFATM8Q2 |
| XFVOIP-08 | এক্সএফ 200668 বি | এক্সএফজিআইসি 100 | XF6611TX2 | XFATM8Q22 |
| এক্সএফভিওআইপি -09 | এক্সএফ 200669 বি | XFGIC100POL | এক্সএফ 6611 টিএক্স 2 বি | XFATM8Q24 |
| XFVOIP5-STACK8-4 | এক্সএফ 20066 বি | H1197NL | XF6611TX2P | এক্সএফএটিএম 8 কি 25 |
| এক্সএফ 600 | XF2006A | XFGID100POL | XF6611TXB | XFATM8Q26 |
| এক্সএফ 600 | এক্সএফ 600 | এক্সএফজিআইএফ 100 | XF6611TXP | XFATM8Q3 |
| XF6003A | XF6007A | এক্সএফজিআইএইচ 100 | XF6612TX | XF6612TX2P P |
| এক্সএফ 600 | এক্সএফ 6017 | XFGIJ100POL | XF6612TX1 | XF6612TX3B |
| এক্সএফ 600 | এক্সএফইপিআইজি -01 | এক্সএফভিওআইপি -01 | এক্সএফ 6612 টিএক্স 1 বি | XF6612TX3M |
| এক্সএফ 6005 বি | এক্সএফইপিজি -২০ | এক্সএফইপিজি -03 এ | এক্সএফ 6612 টিএক্স 1 পি | XF6612TX4 |
